钩头与开口销配套接头结构设计

这类钩头搭配开口销的接头结构，在轻工输送线、小型起重挂载、农用机具挂接场景里应用十分普遍，核心作用是实现两个构件间的快速铰接与防脱锁定，不需要复杂的紧固件操作，现场拆装效率比螺栓铰接结构高出不少。从实际使用场景来看，这类接头常出现在手动牵引杆、小型吊具挂点、设备舱门快拆铰链、输送带张紧拉杆的末端，日常运维时不需要携带成套扳手，仅用尖嘴钳就能完成开口销的装拆，适配需要频繁拆换连接点位的作业场景。

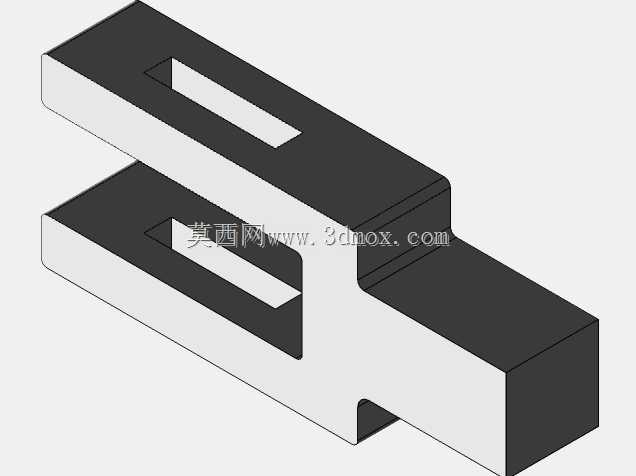

设计这类接头时，首先要确认钩头的承载受力方向，钩头的承力面需要做圆弧过渡处理，避免应力集中在钩颈位置，实际建模时要注意钩头开口的尺寸公差，开口宽度要比配套挂接的销轴直径大0.2到0.5毫米，既保证挂接时的顺畅度，又不会因为间隙过大产生晃动冲击。开口销的安装孔位置需要避开钩头的最大应力截面，孔边要做倒角处理，防止销子装入时刮伤镀层、产生应力裂纹，销孔的轴线要和钩头挂接销轴的轴线保持垂直，偏差控制在1度以内，才能保证开口销装入后能完全卡入销轴的限位槽，不会在设备运行振动时脱出。

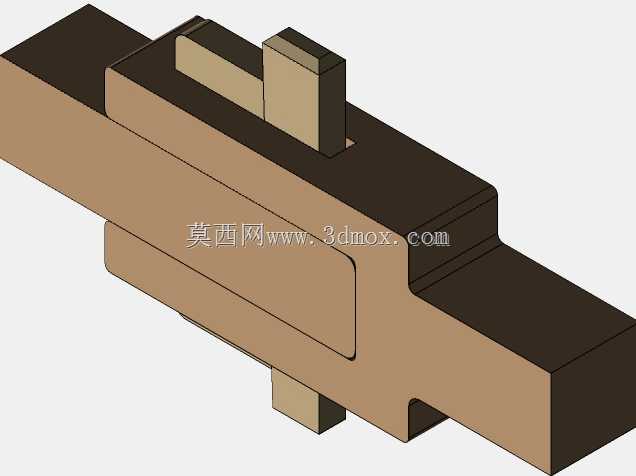

从安装边界来看，这类接头的钩头尾部一般设计成带台阶的圆柱轴段，用来和配套的拉杆、杆件做过盈压装或者螺纹连接，轴段的长度要匹配被连接件的安装厚度，预留出开口销的安装操作空间，一般在销孔外侧留出至少10毫米的操作间隙，方便现场用钳子弯折开口销的尾脚。外形上，钩头的外侧棱边全部做R1到R2的圆角处理，一方面避免安装时划伤操作人员，另一方面也能减少应力集中，提升交变载荷下的结构疲劳寿命。

建模过程中需要重点核对几个配合尺寸：钩头挂接槽的深度要大于配套销轴直径的1.2倍，保证挂接后销轴不会从槽口滑出；开口销的孔径要比选用的销子公称直径大0.1毫米，保证销子能顺利穿入，同时不会因为间隙过大产生窜动；钩头尾部连接轴的同轴度要控制在0.05毫米以内，避免和拉杆装配后出现偏载，导致接头受力不均产生变形。实际使用中，这类接头的锁紧完全依靠开口销的尾脚弯折限位，不需要额外加装防松螺母，在有轻度振动的作业场景下，只要开口销安装到位，就能实现可靠的防脱效果，相比其他锁紧结构，零件数量少、故障点少，后期维护更换的成本也更低。
