剖分式滑动轴承座装配结构设计

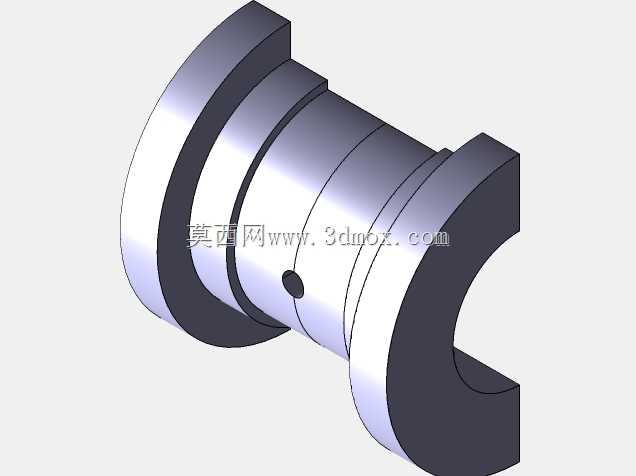

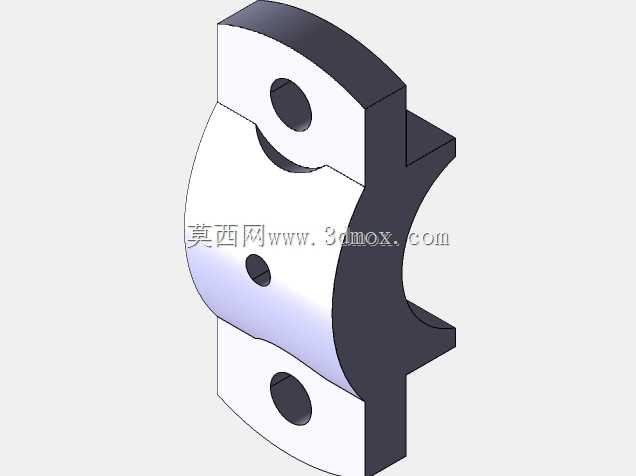

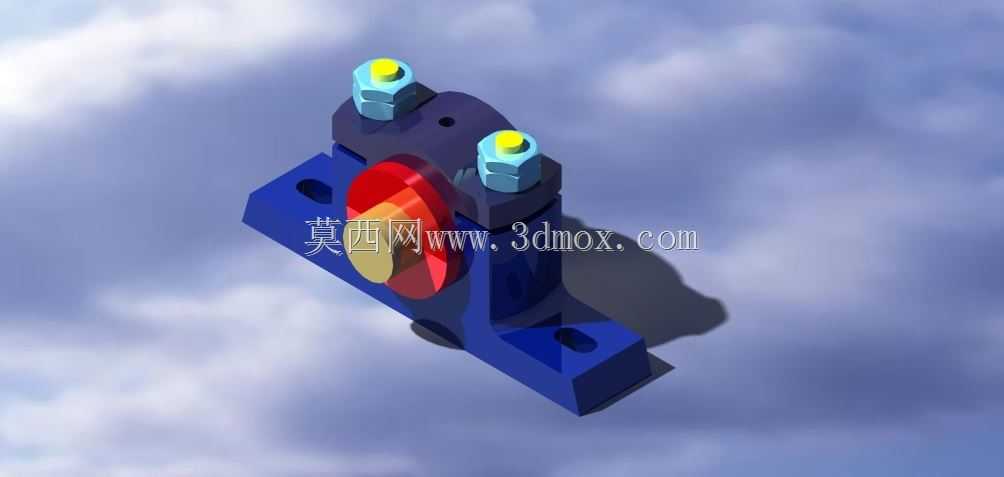

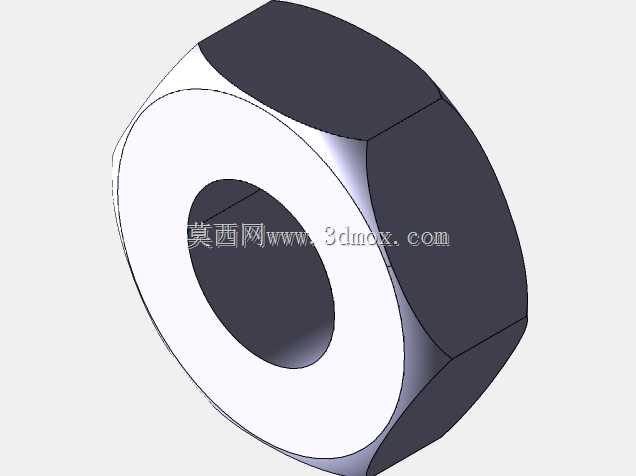

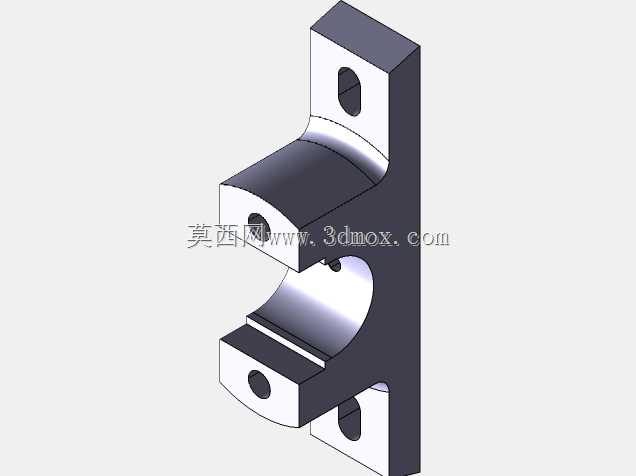

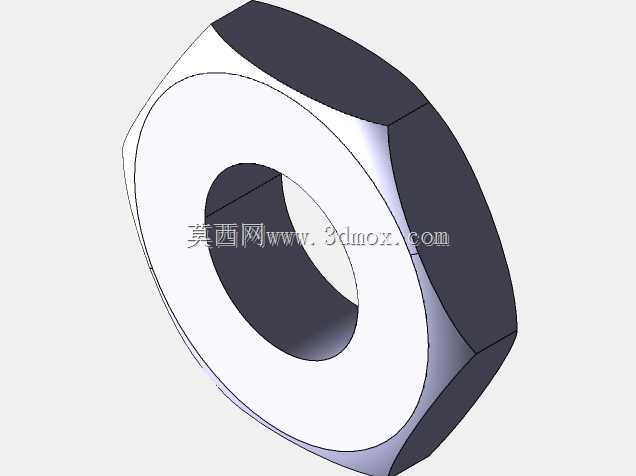

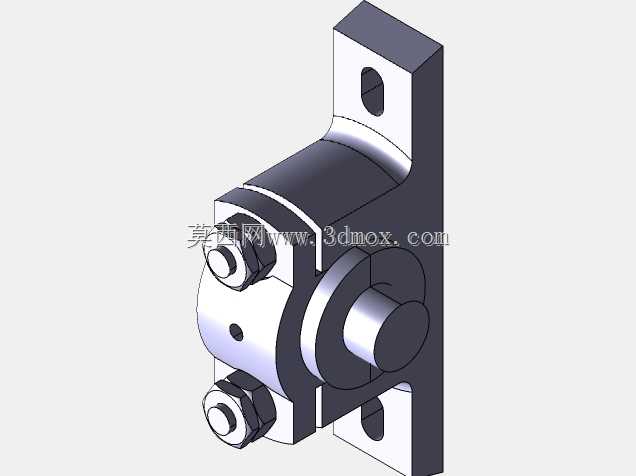

这类剖分式滑动轴承座多用于矿山输送、冶金轧线、轻工传动等中低速重载轴系的支撑场景，核心作用是为旋转轴提供稳定径向支撑，同时通过轴瓦的滑动摩擦副降低轴运转过程中的磨损，相比整体式轴承座，剖分结构可在不拆卸轴端传动部件的前提下完成轴瓦更换、间隙调整，大幅降低设备运维的拆装工作量。从结构设计逻辑来看，整体采用上下剖分的分体式构型，底座设置两个长圆形安装孔，可适配安装基面的孔位公差，允许安装时沿轴的垂直方向做小幅位置调整，避免因基座加工误差导致装配卡滞；上盖与底座通过两侧的螺栓副实现锁紧，螺栓配套六角螺母与防松垫圈，预紧时可通过对称拧紧的方式保证上下轴瓦的贴合压力均匀，避免轴瓦偏磨。轴瓦部分采用对开式结构，中间预留润滑脂存储槽，运转过程中可通过油杯注入润滑介质，在轴颈与轴瓦之间形成稳定油膜，降低摩擦系数；轴承座两端预留密封件安装位，可加装毡圈或唇形密封，阻挡外界粉尘、切削液进入摩擦副，同时防止润滑脂泄漏。设计过程中优先考虑安装边界的适配性，底座安装面的平面度要求控制在0.05mm以内，保证装配后轴承座与安装基面完全贴合，避免运转过程中出现附加振动；上下剖分面的定位采用止口结构，保证上盖与底座装配时的同轴度，避免轴瓦安装后出现轴线偏移，导致轴运转时出现别劲、发热等问题。两侧螺栓的选型根据额定载荷计算确定，保证在最大冲击载荷下螺栓的预紧力仍能维持上下座体的紧密贴合，不会出现剖分面张口导致轴瓦错位。整体结构的外形轮廓做了圆角过渡处理，避免应力集中，底座的加强筋结构从安装孔位置延伸至轴承孔下方，提升底座的承载刚度，在重载工况下不会出现底座变形导致的轴系下沉。实际应用中，这类轴承座常配套用于带式输送机的托辊轴、小型破碎机的转子轴、普通机床的进给轴等部位，可根据轴的转速、载荷大小更换不同材质的轴瓦，比如低速重载工况选用铜基合金轴瓦，中速轻载工况可选用含油轴瓦，适配不同的工况需求。
