剖分式滑动轴承座装配结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:339631
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计

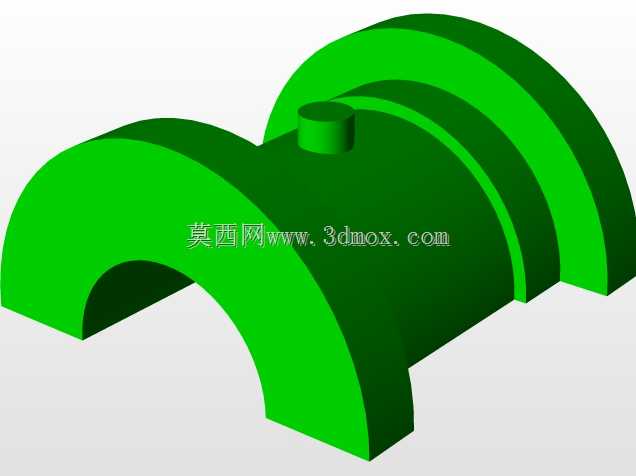

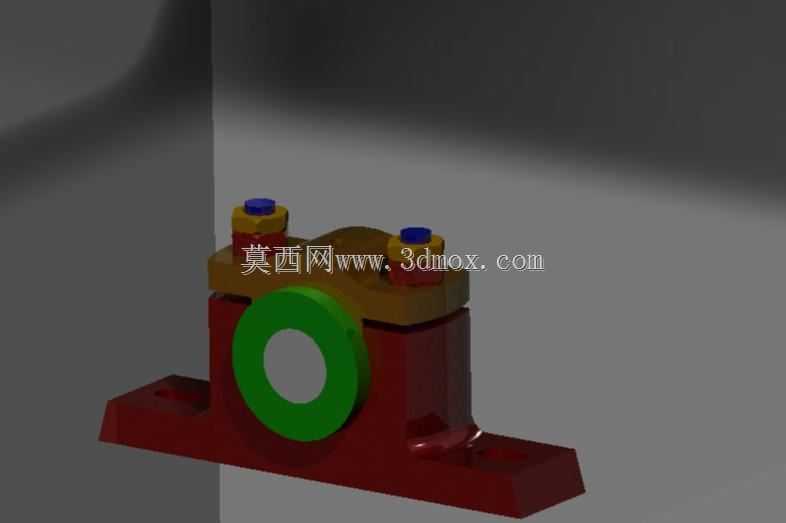

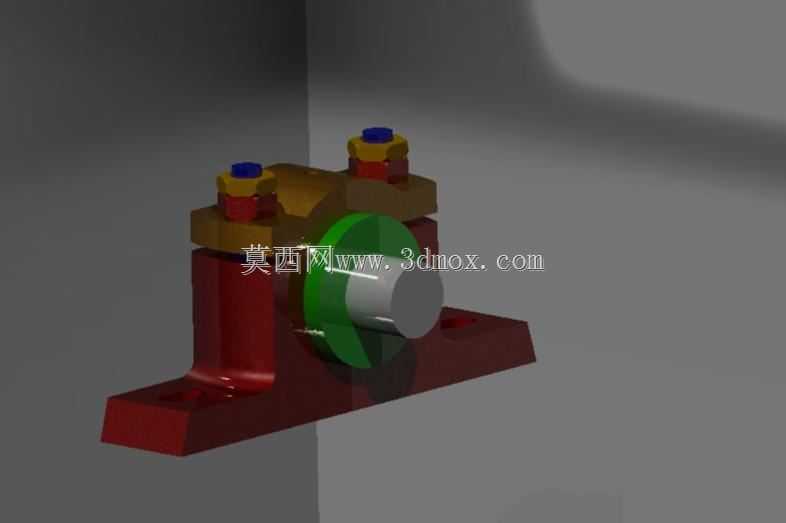

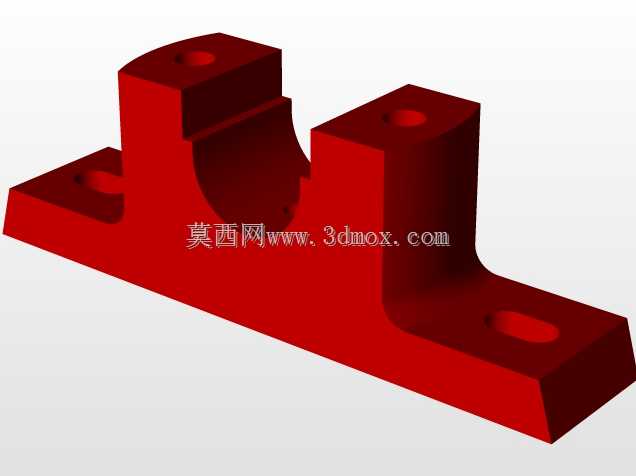

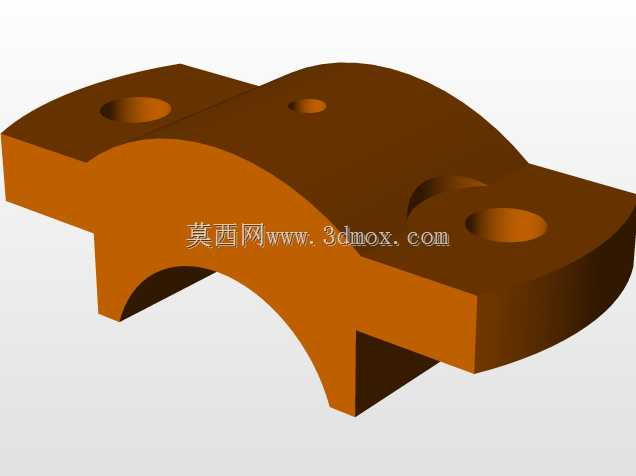

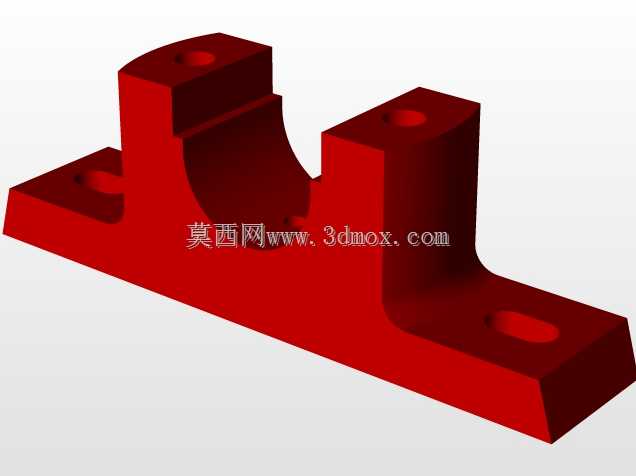

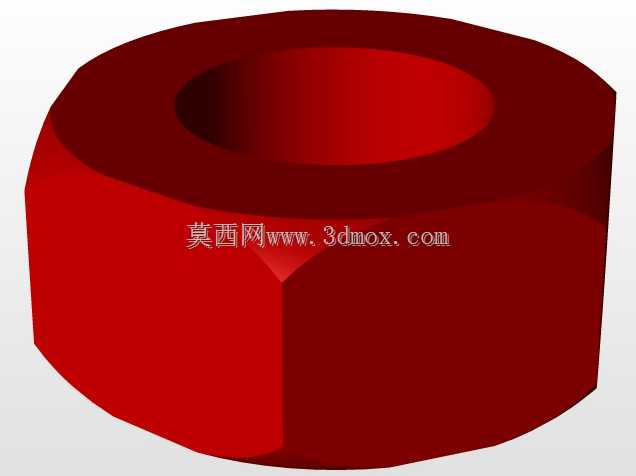

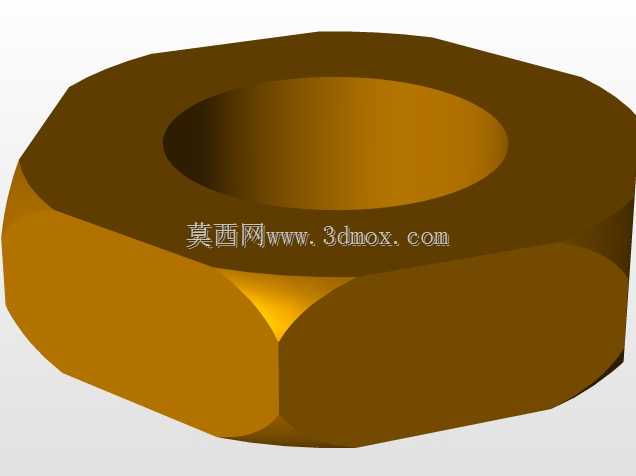

在带式输送机、矿山破碎设备、中小型减速机等重载低速传动场景中,轴系的径向支撑往往需要兼顾承载能力与拆装便捷性,这类场景下剖分式滑动轴承座的应用占比远超整体式轴承座。这套装配结构的核心功能是为旋转轴提供稳定径向支撑,同时吸收轴系运行中产生的径向载荷,部分工况下还可补偿少量轴系热伸长带来的轴向位移,避免轴端与端盖发生刚性磕碰。从结构设计逻辑来看,整体采用上下剖分的分体式设计,底座与上盖通过两侧的螺栓副实现锁紧,这种结构最大的优势是轴系装配时无需从轴端逐一套装支撑部件,可在轴系就位后直接扣合上盖完成固定,大幅降低长轴、重型轴系的现场装配难度,后期维护更换轴瓦时也无需拆卸联轴器、带轮等轴端外接部件,能有效缩短设备停机检修时长。底座部分设置了带安装通孔的延伸支撑脚,安装孔采用长圆孔设计,可在安装时微调轴承座的轴向位置,补偿底座加工时的孔位误差,安装面与支撑脚之间设置了加强筋结构,可在重载工况下避免支撑脚受载变形,保证轴承座与安装基础的贴合度。上盖顶部设置了注油孔结构,可直通内部轴瓦接触面,方便运行过程中补充润滑脂,在轴瓦与上下座体的配合面处设置了定位止口,可避免上下座体锁紧时发生径向错位,保证轴瓦内孔的圆度,防止轴系运行时出现卡滞、偏磨问题。两侧的锁紧螺栓配套了防松垫圈,可在设备振动工况下避免螺栓松动,保证上下座体的锁紧力稳定。从安装边界来看,底座的安装孔间距、支撑脚高度、轴孔中心高都遵循通用传动部件的安装尺寸规范,可直接适配同规格的标准轴瓦、密封端盖,无需额外定制转接部件,能直接替换现有设备上的同类型老旧轴承座,适配性较强。设计过程中对各部件的配合公差做了明确区分,座体与轴瓦采用过渡配合,保证轴瓦在座体内不会发生周向转动;轴瓦内孔与轴采用间隙配合,预留润滑脂存储空间,保证运行时能形成稳定油膜;螺栓连接孔采用间隙配合,方便装配时的对位调整。整体结构没有冗余设计,所有特征都服务于支撑、拆装、润滑、防松这几个核心功能,完全符合工业现场对传动支撑部件的可靠性要求。
