钩头与开口销配套连接接头结构设计

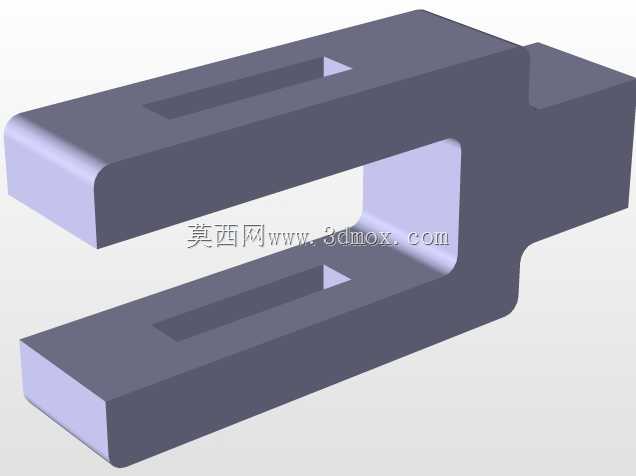

　　这类钩头搭配开口销的接头结构，在起重吊具、轻型牵引装置、工装夹具的快拆连接环节应用十分广泛，日常设备运维中经常能碰到这类结构的身影。从实际使用场景来看，这类接头主要承担两个被连接件之间的载荷传递作用，同时依靠开口销的锁紧特性，避免连接部位在设备运行过程中出现轴向窜动、销轴脱出的问题，尤其适合需要频繁拆装、又要保证连接可靠性的工位。设计这类结构的时候，首先要核算钩头部位的承载截面，钩头的圆弧过渡段不能出现直角突变，否则长期受交变载荷作用时，应力集中位置很容易萌生疲劳裂纹，实际建模时要给过渡位置匹配足够的圆角半径，同时保证钩头的承力面和配合件的接触面贴合率不低于80%，避免局部压应力过大导致接触面压溃变形。

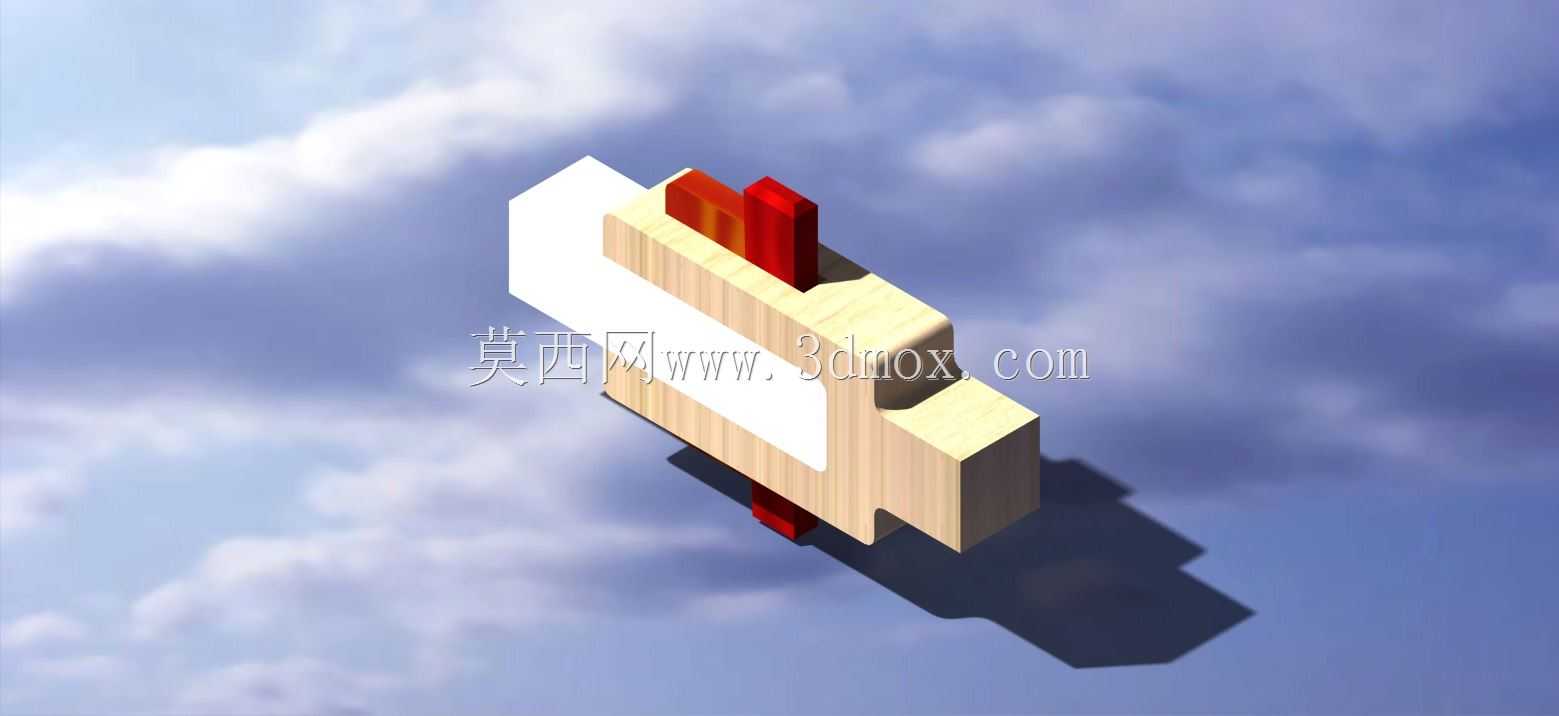

　　开口销的安装孔位置要精准控制在钩头销轴的末端，孔的轴线要和销轴轴线垂直相交，偏差不能过大，否则开口销穿入后会出现别劲的情况，既不方便拆装，长期受振动影响还可能出现销体断裂的问题。从安装边界来看，这类接头的整体外形要适配配套连接件的卡槽尺寸，钩头的插入段宽度要和卡槽预留间隙保持在0.2-0.5mm之间，间隙过小会导致装配卡滞，间隙过大则会在设备启停、变向时产生较大的冲击载荷，加速连接部位的磨损。开口销张开后的两个支脚要分别贴靠在销轴端面和连接件侧面，不能出现支脚翘起的情况，避免运行过程中被其他部件剐蹭导致销子脱落。建模过程中要重点验证装配干涉问题，钩头插入配套卡槽后，开口销的安装空间要预留足够的操作余量，

　　保证运维人员可以用常规尖嘴钳完成销子的拆装，不需要额外拆卸周边其他部件。另外钩头的导向段要做小角度的倒角处理，方便现场快速对位装配，尤其是在高空、狭小空间的作业场景下，不需要反复调整就能顺利完成对接，能有效降低现场装配的操作难度。这类结构虽然看起来简单，但每个尺寸的公差配合都直接影响实际使用的可靠性，比如销轴和钩头孔的配合要选间隙适中的公差带，既要保证转动灵活，又不能因为间隙过大产生晃动，开口销的规格要和销轴直径匹配，不能用小规格销子代替，否则起不到应有的锁紧作用。
