套筒与开口销接头装配结构设计

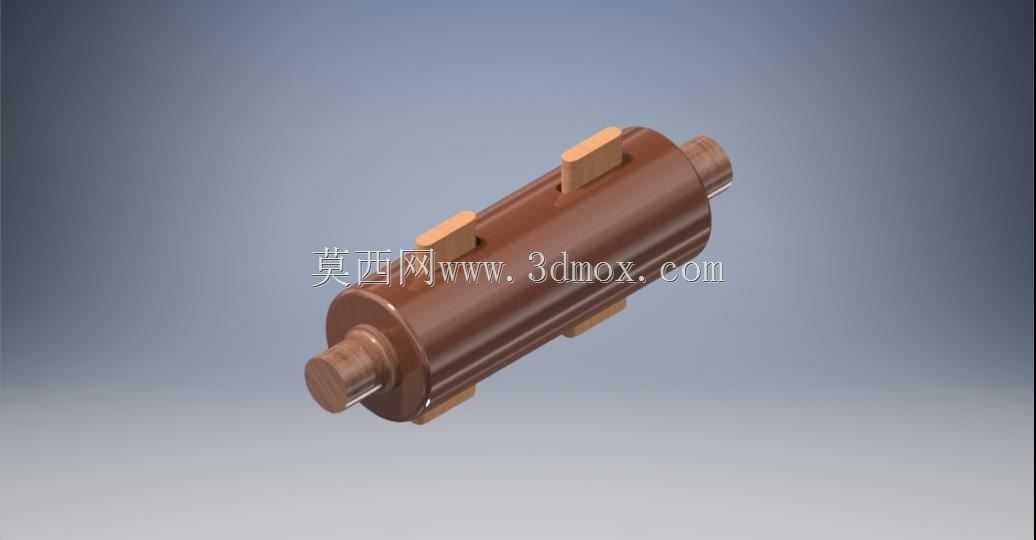

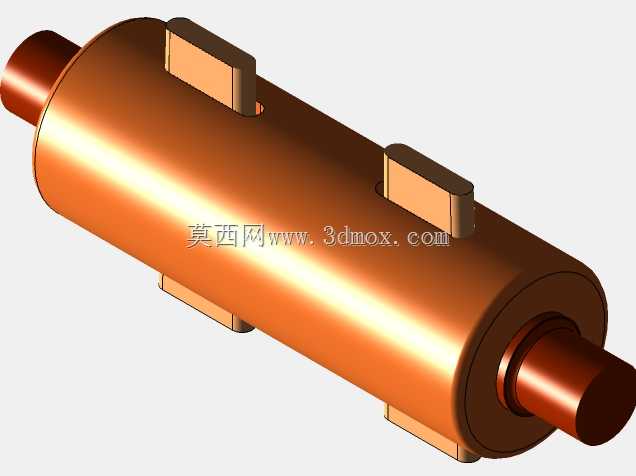

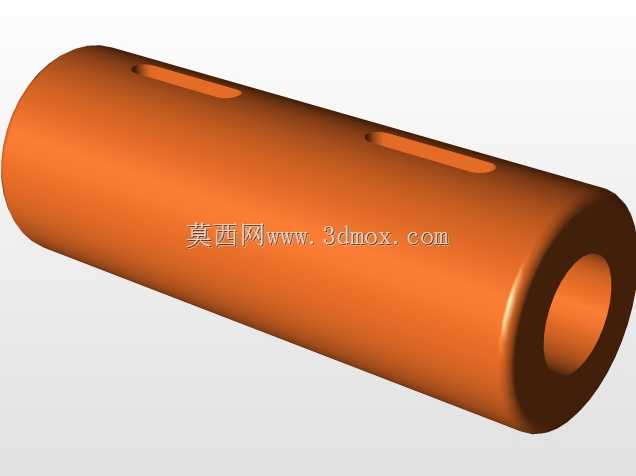

　　这类套筒与开口销组合的接头结构，在液压管路连接、气动系统排布、低压流体输送管线以及小型传动机构的轴端限位场景中应用十分广泛，核心作用是实现两段同轴构件的快速对接，同时依靠开口销的防松特性，避免设备运行过程中因振动、冲击载荷导致连接松脱，相比螺纹直连、焊接固定的方式，该结构拆装便捷，后期维护更换零件无需破坏原有基体，在农机具传动连杆、工程机械液压支管、轻工设备输送辊组的连接点位都能见到同类结构的应用。从功能特性来看，套筒主体承担同轴定位与载荷传递作用，内壁的配合面需要与对接轴段保持合理的公差配合，既不能间隙过大导致传动过程中出现径向窜动，也不能过盈量过高造成装配困难，外圆周向分布的凸台结构主要用于安装时的卡位，

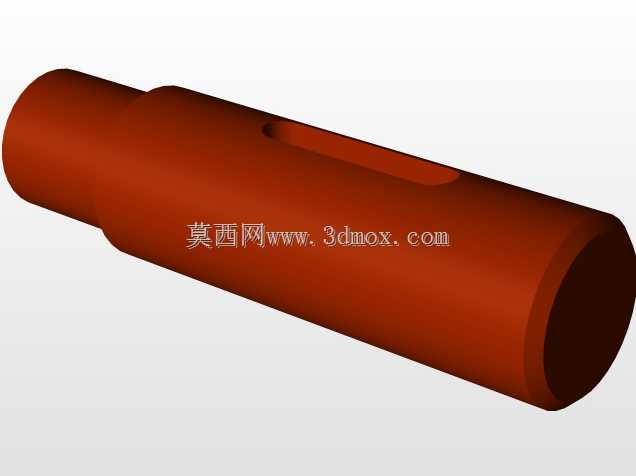

　　配合工装可以快速完成轴向推装，两端伸出的轴段可直接插入对接构件的安装孔内，开口销穿过套筒与对接轴的径向通孔后，张开尾翼即可实现轴向限位，能承受一定的轴向拉脱力，同时不会限制连接部位微小的角度补偿，适配安装时存在的少量同轴度误差。设计过程中需要优先明确安装边界尺寸，套筒的总长度要匹配两段对接构件的安装间距，外径不能超过周边构件的最小避让空间，避免装配后与相邻运动部件发生干涉，径向销孔的位置要避开套筒的应力集中区域，通常设置在距套筒端面1.5倍销孔直径的位置，防止受载时孔边出现裂纹，开口销的规格要与销孔直径匹配，安装后尾翼张开角度控制在60到90度之间，既保证防松效果，也不会突出过多占用周边空间。建模时需要先完成套筒主体的回转特征构建，

　　再依次切除销孔、添加周向凸台结构，之后按照实际装配关系匹配开口销的安装位置，验证销孔的同轴度、装配后各部件的间隙是否符合工程实际要求，还要模拟装配路径，确认开口销可以顺利穿入销孔，不存在结构干涉，整个结构没有复杂的异形曲面，加工工艺性较好，套筒可采用圆钢车削成型，开口销为标准件可直接选型采购，适合批量应用在各类需要频繁拆装的连接点位。
