承插式开口销管路连接接头结构设计

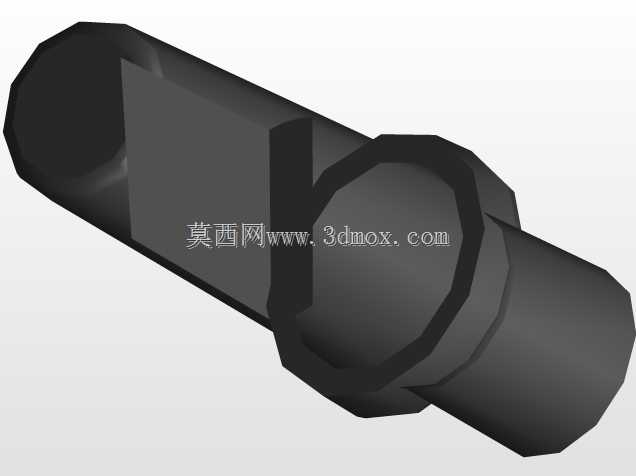

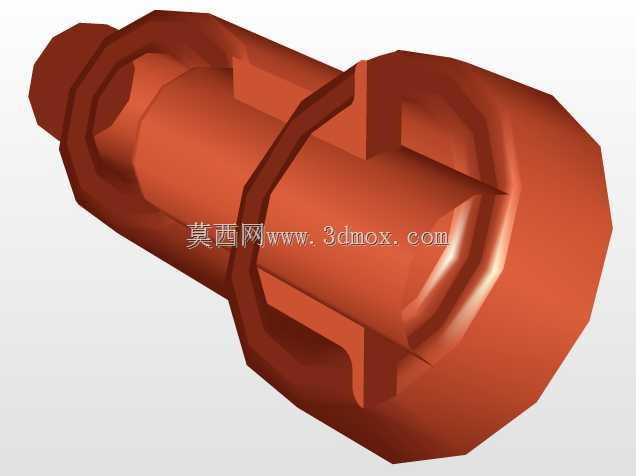

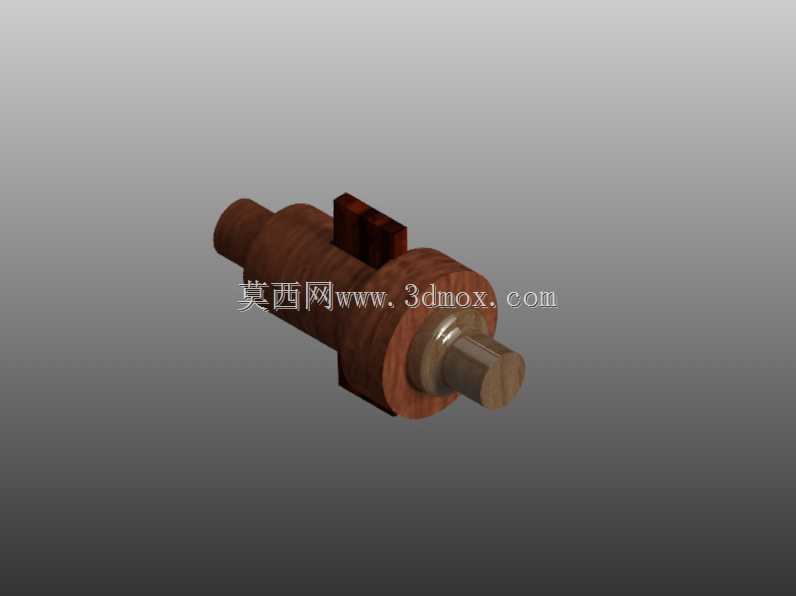

这类承插式开口销接头，多应用在中低压流体输送管路的快装场景里，常见于小型液压站支路、气动控制回路、设备润滑系统的管路对接工位，相比螺纹接头拆装效率更高，不需要额外套丝或缠生料带做密封预处理，在需要频繁拆检维护的管路布局中优势明显。接头主体采用承插式结构设计，对接端的内孔尺寸与适配管路的外径做间隙配合，装配时直接将管路插入承插孔内，配合端部的密封槽加装O型圈就能实现径向密封，不需要额外做端面密封处理，能有效降低装配时的对中难度，就算是现场施工空间狭窄、视线受阻的工位，也能快速完成对接操作。开口销的固定结构是这款接头的核心设计点，在承插段的径向位置开有贯通的销孔，当管路插入到承插孔的定位台阶位置后，将开口销穿过接头与管路上预先加工好的对位通孔，掰开开口销的两个支脚就能完成轴向固定，这种固定方式不需要额外配备卡箍、锁紧螺母等紧固件，抗轴向拉脱能力完全能满足中低压管路的工作压力要求，就算管路存在小幅振动，也不会出现松脱移位的问题。从外形尺寸来看，接头整体为回转体结构，主体外径比适配管路大2到3个规格等级，径向突出的开口销安装位的总宽度不超过主体外径的1.5倍，安装时不需要预留过大的径向操作空间，沿管路轴向的安装预留长度只需要比接头总长度多留出10毫米左右的操作空间，就能完成开口销的插拔操作，非常适合在密集排布的管路组里使用，不会和相邻管路产生安装干涉。设计这类接头的时候，首先要根据管路的输送介质、工作压力确定承插孔的配合间隙，间隙过小会导致管路插拔阻力过大，现场装配难度高，间隙过大则容易出现密封失效、介质渗漏的问题；其次开口销的销孔位置要和承插孔内的定位台阶严格匹配，保证管路插到位后销孔能完全对位，避免出现插装不到位导致的固定失效；另外接头的过渡段做了圆弧倒角处理，能减少流体在接头位置的流阻，避免介质输送过程中在接头位置产生紊流，降低管路振动和压力损失。实际选型应用的时候，要注意核对适配管路的外径公差，保证管路插入后径向晃动量在允许范围内，同时开口销要选用弹性和韧性匹配的材质，多次拆装后不会出现断裂、塑性变形的问题，日常维护时只需要检查开口销的支脚是否贴合接头外壁，就能判断固定结构是否可靠，不需要拆解整个接头做检查，能大幅降低管路系统的日常维护工作量。
