钩头开口销式快接接头结构设计

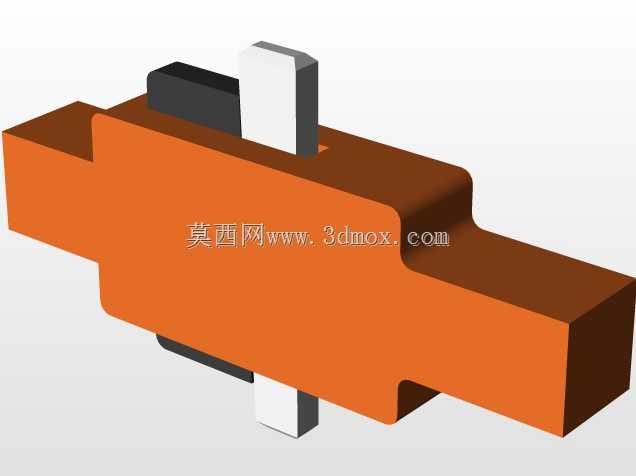

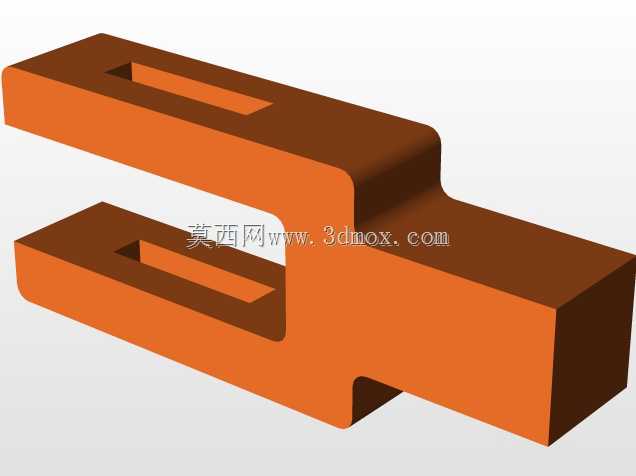

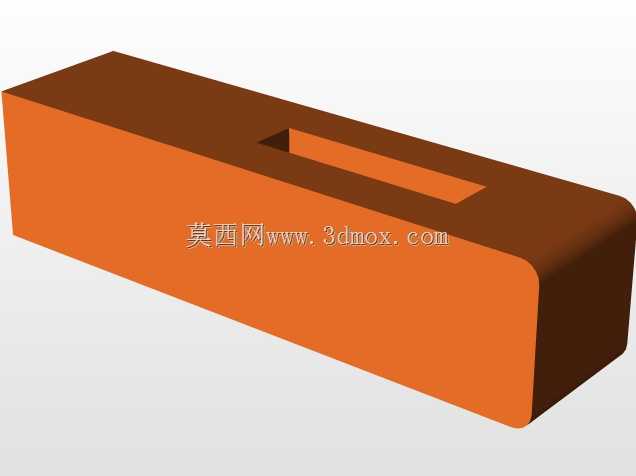

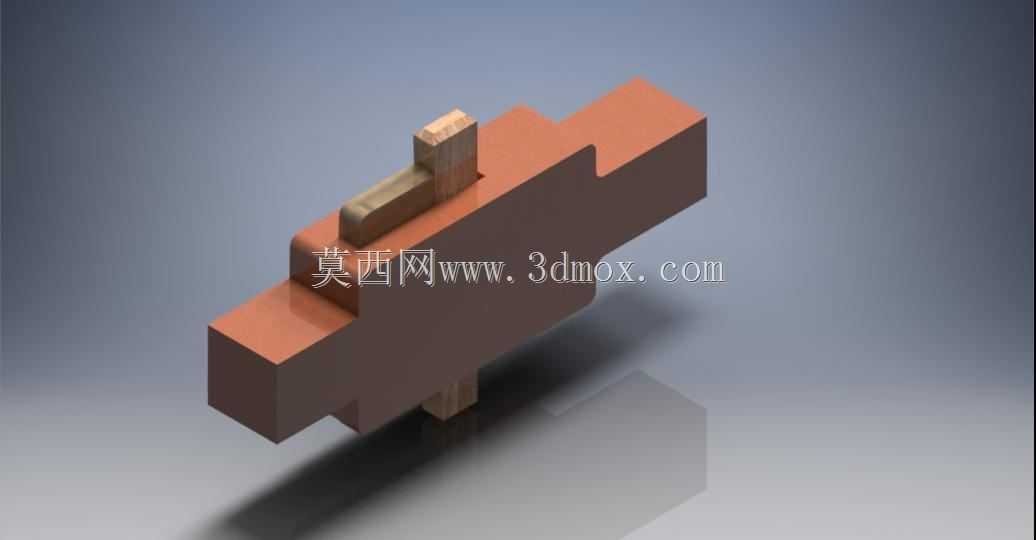

　　这类带开口销锁紧的钩头接头，常应用在需要频繁拆装的管路快接、工装夹具快换、小型设备模组接驳场景中，区别于螺纹连接、法兰连接的固定装配形式，它的核心优势是拆装过程无需额外工具，仅靠插拔开口销就能完成锁紧与释放，在生产线快速换型、野外管路抢修、便携设备组装的场景里，能大幅降低装配耗时，减少对配套工装的依赖。从结构功能来看，接头主体的钩头部分承担主要的承载与定位作用，钩头的卡合面做了贴合式的斜面设计，当两个对接件推合到位后，钩头会自动卡入对接件的卡槽内，此时插入开口销，就能限制钩头的回弹位移，避免设备运行过程中受振动、拉扯载荷出现脱开的情况。开口销的安装孔位特意设置在钩头的行程末端，销体贯穿接头主体与钩头的限位槽，

　　既不会干涉钩头正常的卡合摆动，又能在受拉载荷时把力均匀分散到接头主体的两个侧壁上，避免局部应力集中导致的结构断裂。设计这类接头时，首先要明确对接场景的额定拉拔载荷，以此反推钩头的咬合深度、卡合面的接触面积，通常卡合面的倾斜角度控制在5到8度之间，角度过小会导致卡合过紧拆卸困难，角度过大则容易受振动出现松脱。外形尺寸上，接头主体的安装基准面做了平整化处理，能直接贴合在安装板或者管路端面上，预留的安装孔位适配常用的螺栓固定规格，不需要额外加工转接件就能完成装配。安装边界方面，要注意预留出开口销的插拔操作空间，通常在销孔的轴向外侧留出不小于20毫米的操作空间，方便操作人员用手或者尖嘴钳完成销子的装拆，

　　同时钩头的摆动行程范围内不能有其他结构件干涉，避免卡合不到位影响锁紧可靠性。接头的对接导向段做了小角度的导入倒角，对接时不需要完全精准对位，顺着倒角就能把两个对接件推合到位，降低了现场装配的对位难度，即使是视线受限的安装位置，也能靠手感完成快速对接。在长期运行的场景里，这类结构的磨损主要集中在钩头卡合面与开口销的接触位置，设计时可以在这两个位置做局部的热处理强化，提升表面硬度，延长反复拆装的使用寿命，同时开口销选用标准件规格，损坏后可以直接替换，不需要整体更换接头主体，降低后期维护成本。
