螺旋千斤顶三维装配结构设计

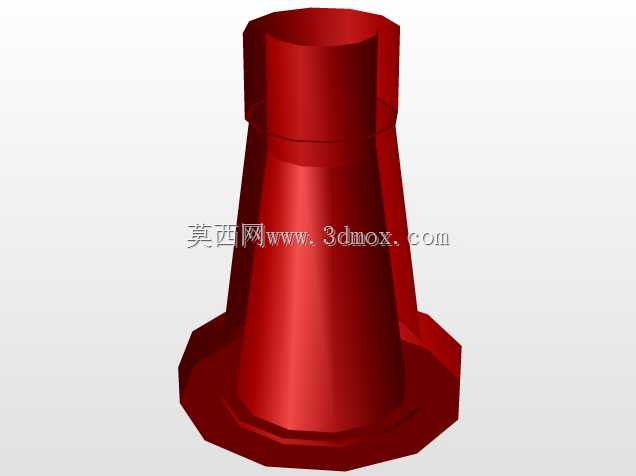

　　在设备检修、重型构件安装、车辆维保等现场作业场景中，螺旋千斤顶是无需外接动力源即可完成小行程重载顶升的核心手动工具，相较于液压类顶升工具，它不存在密封件老化泄漏、长期承重泄压的问题，可在无电源、野外、易燃易爆等特殊工况下稳定维持顶升状态，适配机械维修、桥梁构件微调、重型设备就位、钢结构安装等多类作业需求。这款螺旋千斤顶的整体结构遵循螺旋传动的力学逻辑设计，核心承重路径从顶部承托座开始，经传动螺杆传递至底座承重面，外部设置锥形承重壳体作为结构防护与受力支撑，侧面配置的长操作杆通过增大力臂降低手动操作的输入扭矩，作业人员只需往复扳动操作杆，即可通过内部螺旋副的传动实现螺杆的升降动作，完成重物的顶升与回落调节。从结构设计逻辑来看，

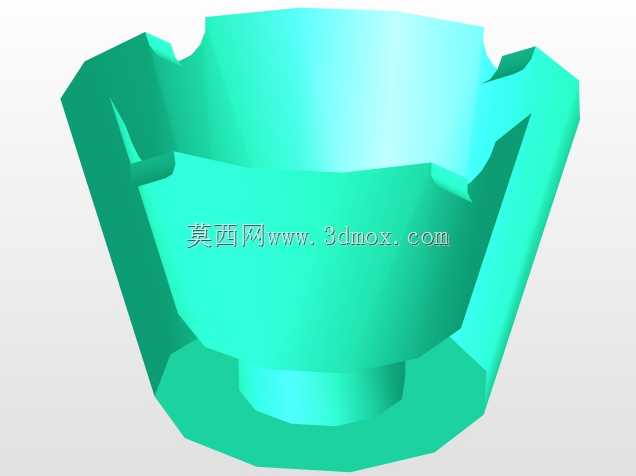

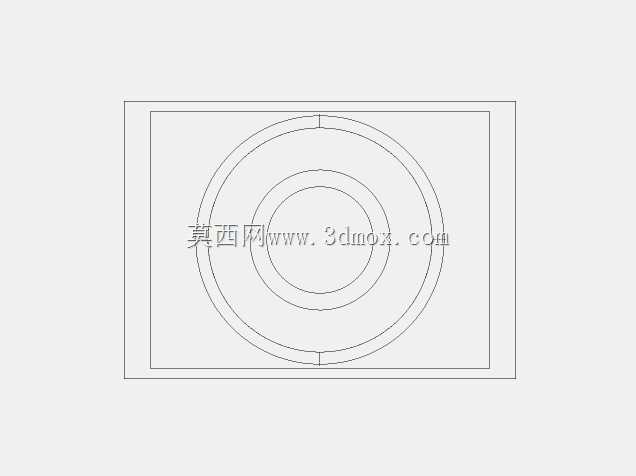

　　顶部承托座采用内凹带防滑齿的结构，可避免顶升过程中重物接触面打滑偏移，承托座与螺杆顶端采用可相对转动的连接结构，顶升时不会随螺杆同步转动，减少与重物接触面的摩擦损耗；螺杆采用梯形螺纹传动副，这类螺纹具备良好的自锁性能，当顶升作业停止后，即便撤去操作杆的作用力，螺杆也不会在重物载荷作用下自行回落，从结构层面保障作业安全，螺纹参数的匹配经过受力校核，可在额定承重范围内避免螺纹牙变形、滑牙等失效问题。外部锥形壳体采用上窄下宽的结构设计，底部法兰式底座扩大了与地面的接触面积，降低单位面积的接地压强，避免在软质地面作业时出现下陷倾斜，壳体内部设置与螺杆匹配的导向铜套，既可以约束螺杆的升降轨迹，避免顶升过程中出现径向偏摆，

　　也能减少螺杆升降时的摩擦阻力，延长传动部件的使用寿命；侧面操作杆的插孔位置经过力臂优化，在满足手动操作施力习惯的同时，尽可能降低作业人员的操作强度，操作杆与插孔采用间隙配合，可根据作业空间需求灵活调整扳动角度，适配狭窄空间内的顶升作业。从安装与使用边界来看，这款螺旋千斤顶的整体外形紧凑，底座直径可适配多数作业面的放置需求，顶升行程覆盖常规小范围高度调节场景，作业时需保证底座放置平面平整坚实，顶部承托座与重物接触面完全贴合，禁止超额定载荷使用，也不可在顶升状态下长时间无人值守；装配过程中需保证螺杆与壳体导向套的同轴度误差控制在合理范围内，避免螺杆升降时出现卡滞、偏磨问题，各转动配合部位需预留合理的润滑间隙，定期加注润滑脂减少传动磨损。

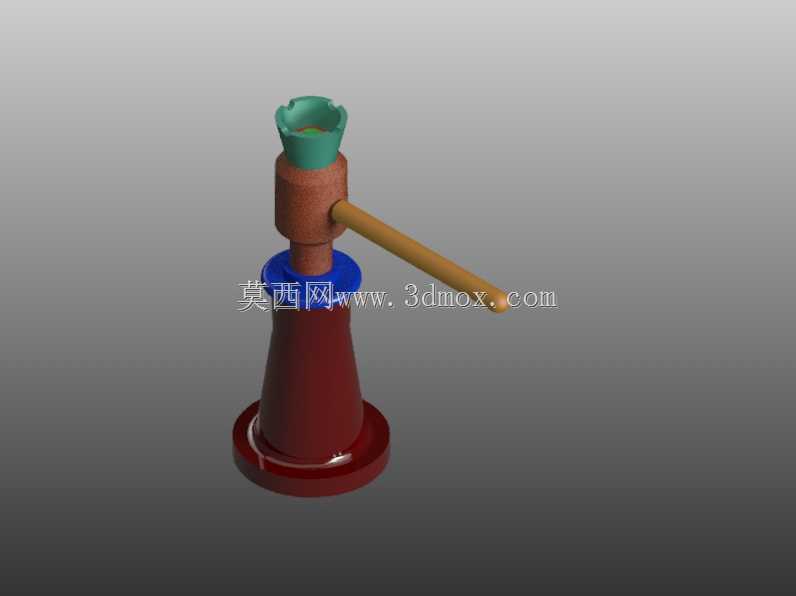

　　这类手动螺旋千斤顶的结构可靠性高，维护成本极低，除了常规的螺纹润滑、表面防锈处理外，几乎无额外维护需求，是现场维修、安装作业中不可或缺的基础承重顶升工具，其三维装配模型完整还原了各部件的配合关系、传动逻辑，可作为机械制图教学、螺旋传动结构设计、手动工具优化的参考样例，帮助设计人员理解螺旋顶升机构的受力路径、装配约束与功能实现逻辑。
