螺旋顶升起重工具结构设计装配

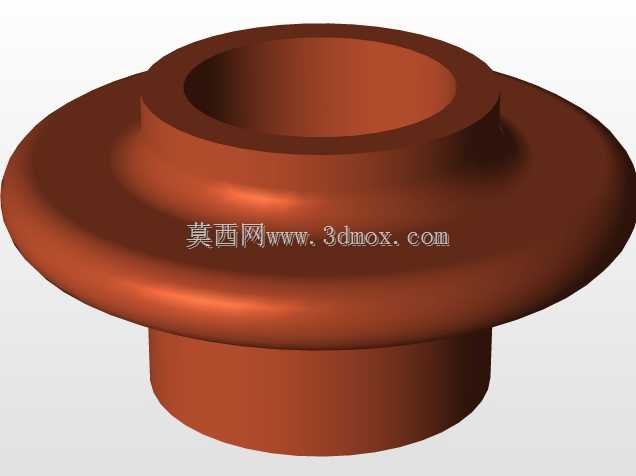

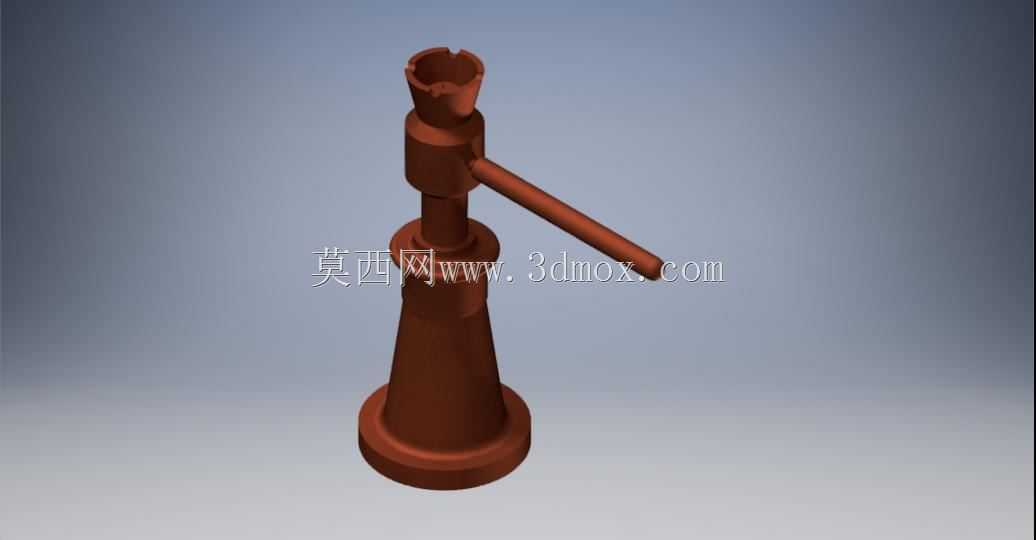

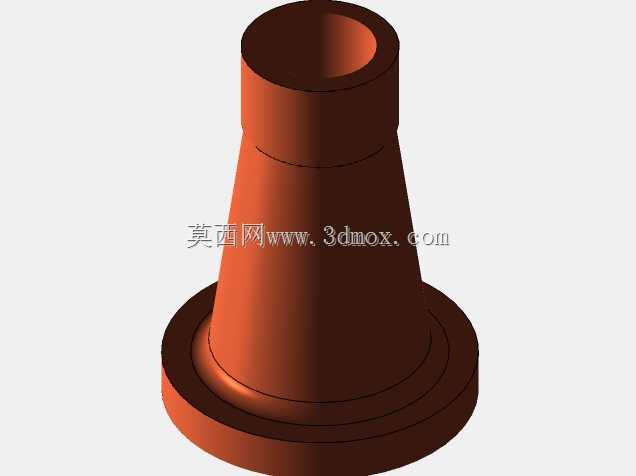

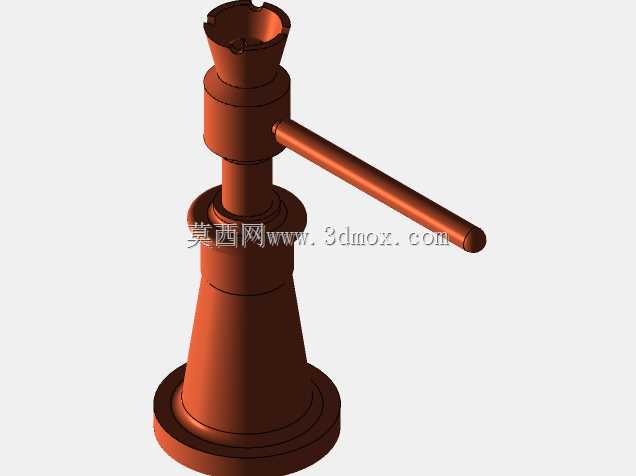

　　在设备检修、小型构件安装、重物位移调整等现场作业场景里，这类螺旋顶升结构的应用覆盖了从汽修工位小型车辆底盘托举，到机加工车间重型工件装夹时的高度微调，再到仓储场景重型货箱的低位顶升移位等多个环节，完全依靠机械螺纹副的自锁特性实现承重后的位置锁定，不存在液压类顶升结构的泄压回落风险，适合对位置保持精度有要求、作业环境存在油污或粉尘干扰的工况。整个结构的核心传动逻辑围绕梯形螺纹副展开，底座采用大直径锥台过渡结构，底部接触端面做了加宽处理，作业时可分散承重压强，避免在软质地面或精加工工件表面留下压痕，底座与螺杆套采用过盈配合加周向定位销的连接方式，承受偏载时不会出现套体与底座的相对转动。中部的螺杆传动段采用大导程梯形螺纹，

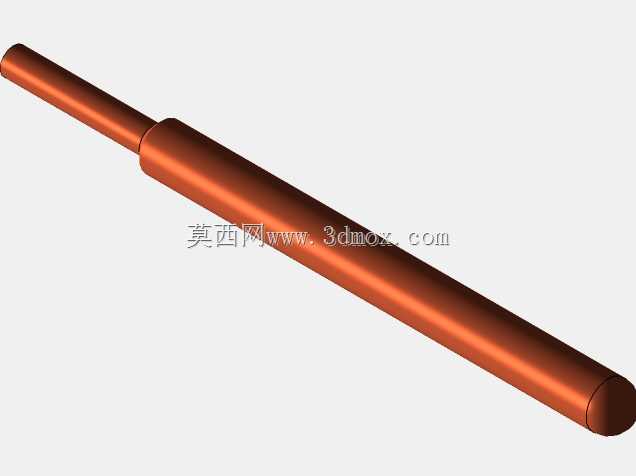

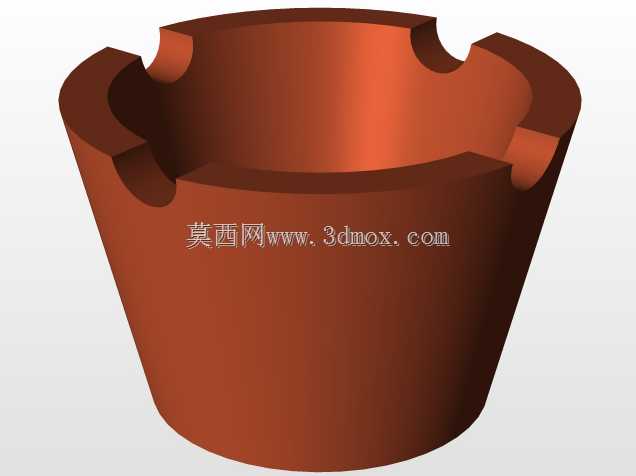

　　兼顾顶升效率与自锁性能，螺纹牙型经过加厚处理，额定承重范围内不会出现牙型剪切失效，摇柄与螺杆顶部的受力套采用销轴铰接，闲置时可将摇柄向下转动贴合主体收纳，减少存放空间占用，摇柄末端做了滚花处理，带防滑手套操作时也不会出现打滑脱手的问题。顶部的承托头采用内凹缺口设计，可适配不同形状的被顶升部件接触面，不管是车辆底盘的凸起梁架，还是设备底部的方形支撑脚，都能嵌入缺口避免顶升过程中出现侧滑偏移，承托头与螺杆顶端采用推力球轴承连接，转动摇柄顶升时承托头不会随螺杆同步转动，避免与被支撑件接触面产生摩擦刮伤。设计过程中优先考虑了手动操作的施力合理性，摇柄长度经过力矩核算，额定承重下单人施加正常握力即可完成顶升动作，不需要额外加接延长杆，

　　整体结构没有易损密封件，日常仅需在螺纹副位置定期涂抹润滑脂即可长期使用，所有部件均采用常见金属切削加工工艺即可生产，没有复杂曲面或特殊加工要求，装配时仅需依次完成底座与螺杆套压装、螺杆旋入、摇柄销轴固定、承托头轴承安装几个步骤，不需要专用工装辅助。整体安装边界控制合理，底座直径适配常规作业的支撑面要求，最低收缩高度可伸入低位间隙的工件下方，最大顶升高度覆盖多数常规作业的顶升行程需求，作业时不需要额外搭配辅助垫块即可完成多数场景的顶升作业，结构外露的棱角均做了倒角处理，搬运和操作过程中不会划伤操作人员，螺纹副的间隙控制在合理范围，顶升过程中不会出现明显的轴向窜动，承重状态下的高度微调精度可控制在毫米级，完全满足设备安装找正、构件位置微调的精度要求。
