剖分式滑动轴承座三维结构设计

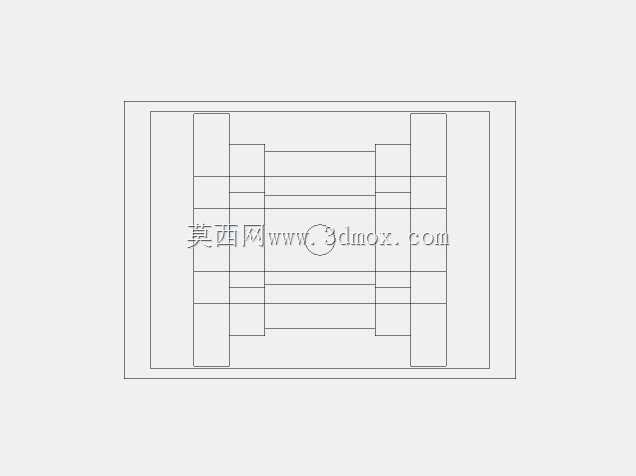

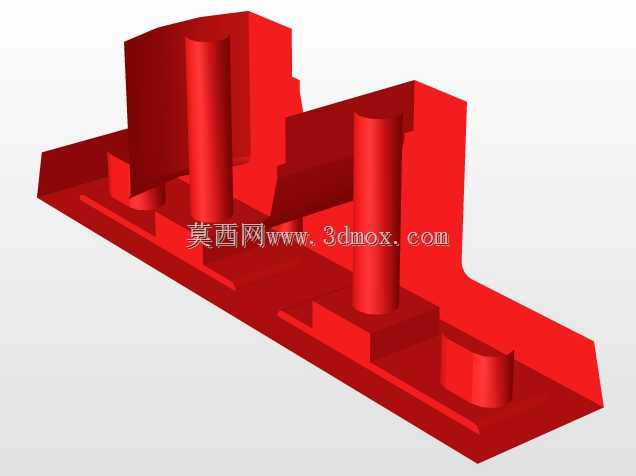

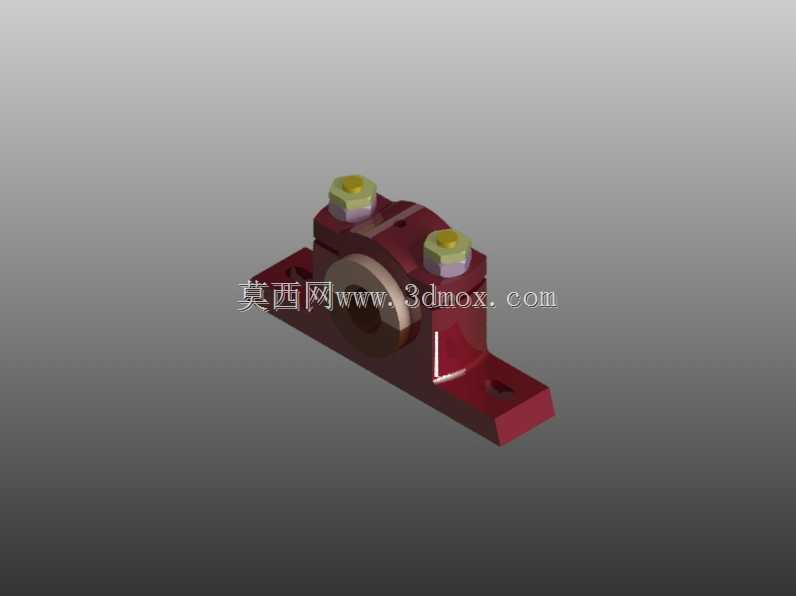

在带式输送机、矿山破碎设备、中小型风机、泵类等长轴系传动设备的轴端支撑场景中，这类剖分式滑动轴承座是应用极为广泛的支撑部件，核心作用是为旋转轴提供稳定的径向支撑，同时承受轴系运行过程中产生的径向载荷，部分工况下也可兼顾少量轴向载荷的限位。不同于整体式轴承座，剖分式结构的设计初衷就是解决重型轴系拆装不便的痛点——当轴上已经装配好齿轮、带轮、联轴器等传动件时，无需将整根轴从传动系统中抽出，只需拆开轴承座上盖即可完成轴瓦的更换、间隙调整与日常维护，大幅降低设备运维的时间成本与人力投入。从结构设计逻辑来看，整个轴承座分为底座、上盖、轴瓦、连接螺栓、注油结构几个核心部分，底座采用带安装孔的一体式铸造底板，两个长圆形安装孔预留了一定的位置调整余量，安装时可根据轴系的实际对中情况微调轴承座的固定位置，避免安装偏差带来的轴系附加应力。上盖与底座的结合面采用阶梯止口定位，保证合盖时的同轴度精度，不会出现上下轴瓦错位的问题，两侧的高强度连接螺栓预紧后可提供足够的夹紧力，保证设备运行过程中上下座体不会出现分离错位。轴瓦采用对开式结构，内表面开设油槽与注油孔连通，运行时润滑脂可通过注油杯进入油槽，均匀分布在轴颈与轴瓦的摩擦面之间，形成稳定的油膜降低摩擦损耗。设计过程中需要重点控制几个核心尺寸边界：底座安装孔的中心距要匹配设备机架的安装孔位公差，轴瓦内孔的直径公差要适配对应规格轴颈的配合要求，轴承座的总高度要保证轴系安装后与传动部件的中心高一致，避免出现皮带跑偏、齿轮啮合错位等问题。同时底座的底面平面度、轴瓦内孔的圆柱度、上下结合面的平行度都有严格的形位公差要求，这些精度参数直接影响轴承的运行寿命与轴系的振动水平。在实际选型应用中，这类轴承座通常适配中等载荷、转速不超过1500rpm的传动工况，相比滚动轴承座，它的抗冲击载荷能力更强，在矿山、冶金这类存在振动冲击的工况下运行稳定性更好，同时剖分式结构的维护便利性也让它成为很多通用传动设备的标配支撑部件。建模过程中需要重点还原止口定位结构、安装孔的沉头结构、螺栓连接的配合间隙、油槽的走向与深度，这些细节直接影响后续工程出图、装配干涉检查的准确性，也能为后续的有限元强度校核、安装模拟提供精准的模型基础。
