立式带座外球面UCP307轴承结构

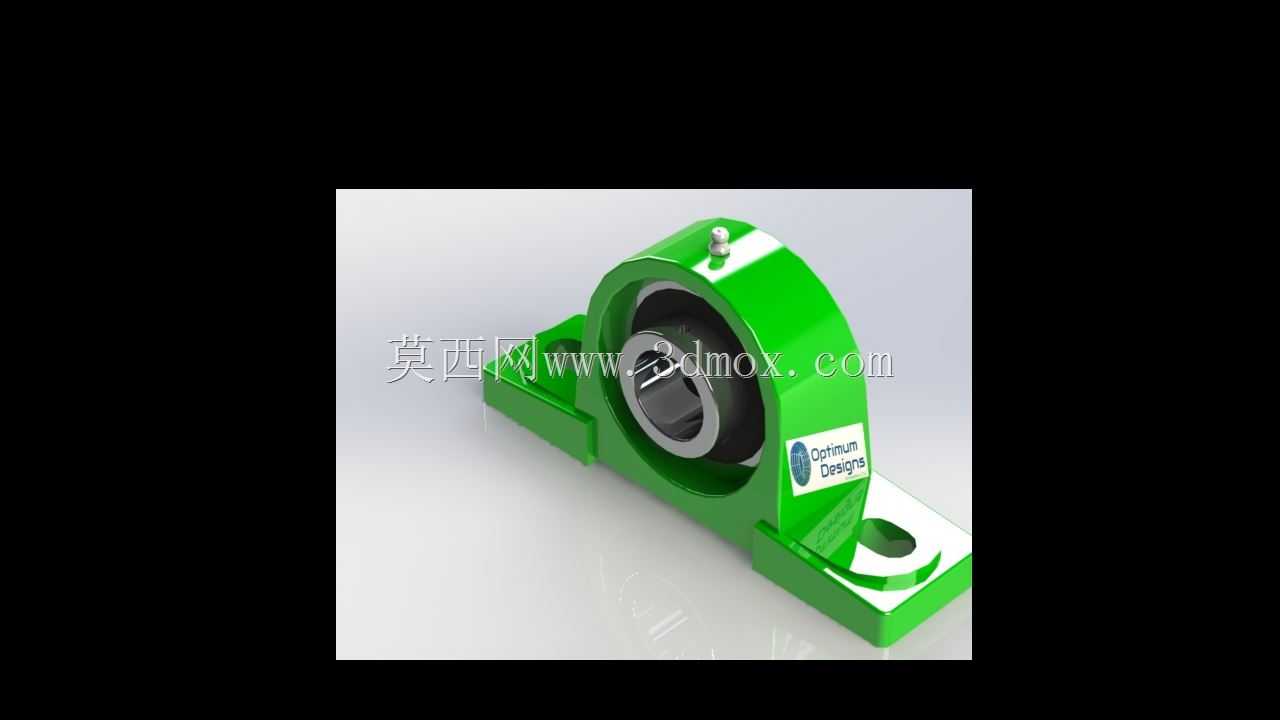

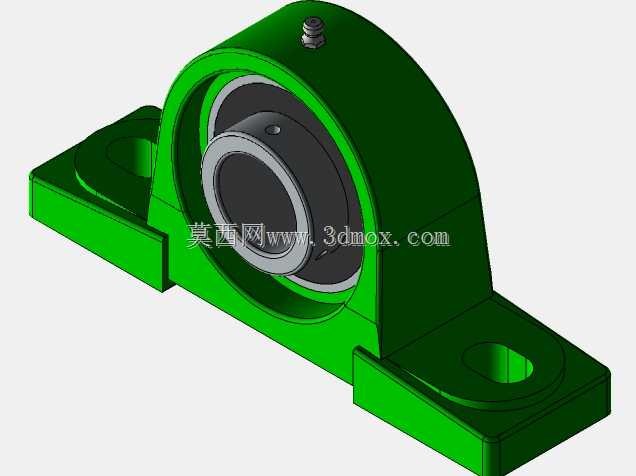

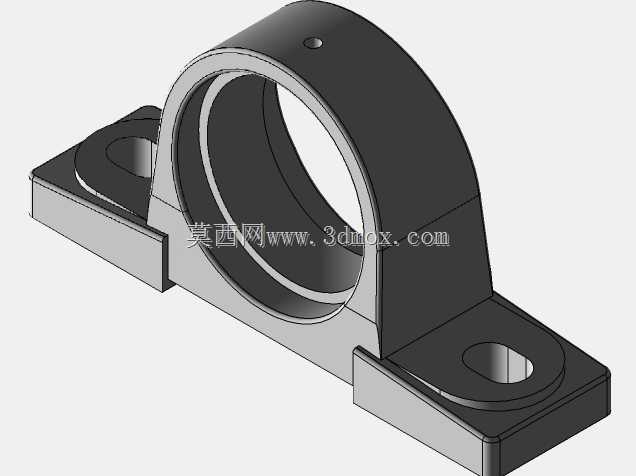

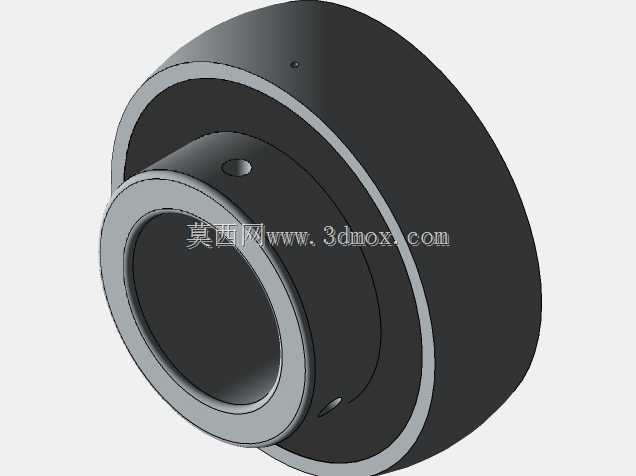

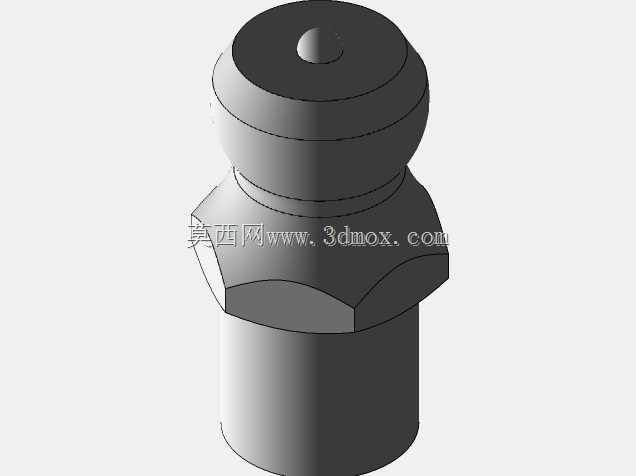

在各类轻工输送线、小型农机传动端、食品加工设备的动力传输工位上，这类立式带座外球面轴承是极为常见的支撑部件，核心作用是为旋转轴提供稳定径向支撑，同时补偿一定范围内的轴系安装偏差，降低现场安装的同轴度调校难度。从结构设计逻辑来看，该部件采用轴承本体与铸造安装座一体化装配的形式，轴承内圈通过顶丝与穿入的传动轴锁紧固定，外圈嵌入铸造成型的立式座体内，座体底部设置两个对称的长圆形安装孔，适配现场安装时的孔位微调需求，无需严格保证安装孔距的绝对精度即可完成固定，大幅降低现场装配的工时消耗。实际选型应用中，这类轴承的安装边界需要重点关注：座体底面到轴承内孔中心的高度决定了轴系的安装中心高，底部两个安装孔的中心距、安装孔的宽度尺寸直接匹配设备机架的安装面开孔规格，轴承内孔直径对应适配的传动轴轴径，选型时需要结合轴系的径向载荷、转速范围、现场工况的粉尘或潮湿程度确认密封结构是否适配。设计建模过程中，需要重点还原轴承内圈的顶丝锁紧结构、外圈与座体的配合公差、座体的加强筋过渡结构——座体承托轴承外圈的位置设置了环形贴合面，两侧延伸的安装脚与承托部位通过圆弧过渡的加强筋连接，避免承载时出现应力集中导致座体断裂。轴承自带的密封结构可以阻挡常规工况下的粉尘、切削液进入轴承内部滚道，维持润滑脂的密封性能，减少日常维护的注脂频次。在皮带输送机的从动辊两端、小型搅拌设备的搅拌轴支撑端、风机设备的叶轮轴安装位，这类带座轴承可以直接通过螺栓固定在设备机架的安装平面上，无需额外加工轴承安装孔位，相比分体式轴承箱的安装形式，省去了孔系镗削、同轴度调校的复杂工序，非常适合中小型设备的快速装配与后期维护更换。建模时需要注意座体安装面的平面度要求、轴承内孔与安装底面的平行度公差，这些形位公差直接影响安装后轴系的运转顺畅度，若平行度偏差过大，会导致轴承承受额外的倾覆力矩，大幅缩短轴承的实际使用寿命。
