偏心式机械传动装配结构设计

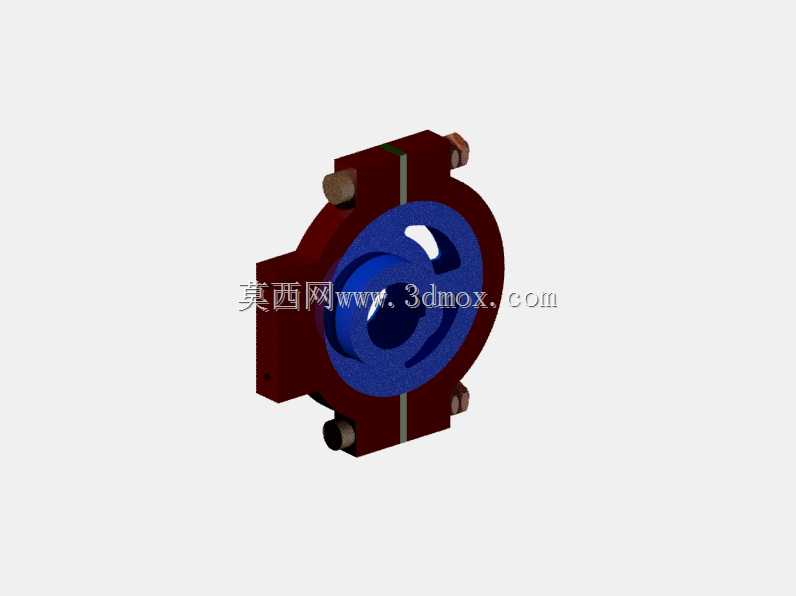

这套偏心装配结构在各类需要实现偏心往复运动、周期性位移补偿的传动场景中应用广泛，常见于轻工输送设备的张紧调节单元、小型冲压设备的曲柄进给机构、包装生产线的间歇送料组件中，核心作用是通过偏心量的精准设计，将旋转运动转化为特定行程的往复直线或摆动动作，同时兼顾装配后的同轴度补偿与运行稳定性。从实际使用场景来看，这类偏心组件多安装在设备的传动端与执行端之间，不需要额外加装复杂的位移调节机构，就能通过自身的偏心结构实现固定行程的规律运动，相比普通的曲柄滑块结构，它的集成度更高，装配环节的累计公差更容易控制，日常维护时仅需定期检查连接螺栓的预紧力与配合面的磨损情况即可。设计过程中首先要确定核心的偏心距参数，这个数值直接决定了从动件的运动行程，需要匹配执行端的实际动作需求，同时要校核偏心部位在高速旋转下的动平衡，避免运行过程中产生额外的振动传导到设备机架上。整体结构采用对开式法兰壳体设计，上下两部分壳体通过周向布置的螺栓实现紧固连接，这种结构的优势在于装配时可以先将内部的偏心转动组件预装到位，再合紧壳体完成整体固定，不需要从轴向强行穿装零件，大幅降低了装配难度，也方便后期检修时快速拆解内部构件，不需要拆卸整个组件的外接连接部位。壳体的外轮廓做了圆弧过渡处理，既避免了尖锐棱角带来的安装磕碰风险，也能在有限的安装空间内最大化壳体的内部容纳空间，给内部的转动部件预留足够的润滑脂存储腔。周向伸出的连接柱结构是用来和外部设备的安装座做定位固定的，安装时需要保证连接柱的轴线与壳体主轴线的平行度误差控制在合理范围内，避免装配后出现偏心轴卡滞、转动阻力过大的问题。内部的蓝色偏心环是核心的功能部件，它与外部壳体、内部转轴的配合面都采用了小间隙配合设计，既保证转动过程中的灵活度，又不会因为间隙过大产生回程误差，偏心环的材质选择需要兼顾耐磨性与抗冲击性，长期运行下配合面的磨损量要控制在允许范围内，避免偏心距出现偏差导致执行端动作行程不准。在安装边界上，需要预留足够的周向操作空间，方便紧固连接螺栓与后期加注润滑脂，同时组件的轴向安装尺寸要匹配传动轴的伸出长度，避免出现轴向窜动的问题，安装完成后需要手动盘动转动部件，检查全程是否有卡滞点，确认转动顺畅后再连接动力端进行空载试运转，试运转过程中要监测组件的振动值与温升情况，确保各项参数符合运行要求。这类偏心装配结构的设计难点在于平衡偏心运动带来的附加载荷，既要保证结构强度足够承受交变载荷，又要尽量控制整体重量，降低转动过程中的惯性力，因此在壳体的非受力部位做了适当的减薄处理，在螺栓连接、偏心受力的关键部位则做了加厚加强，避免长期运行出现应力变形。
