防护型法兰联轴器机械传动构件设计

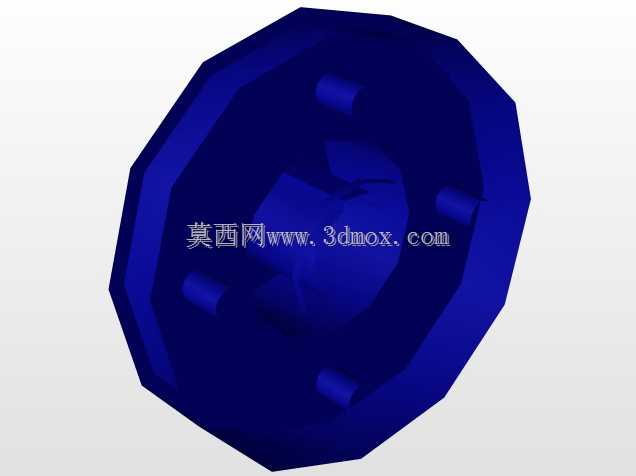

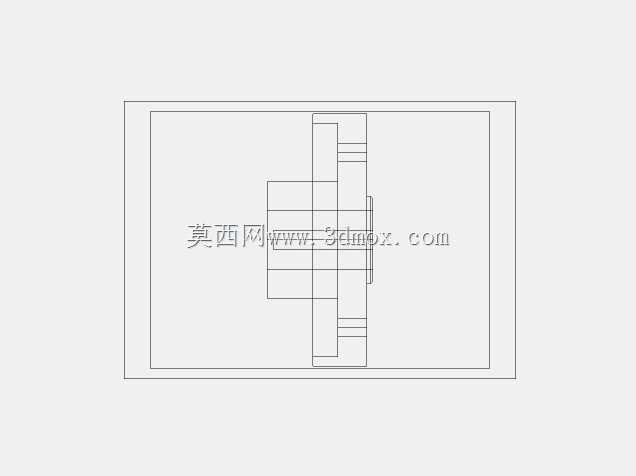

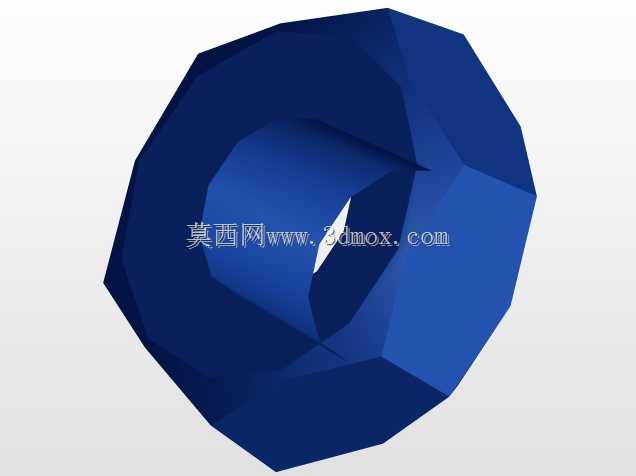

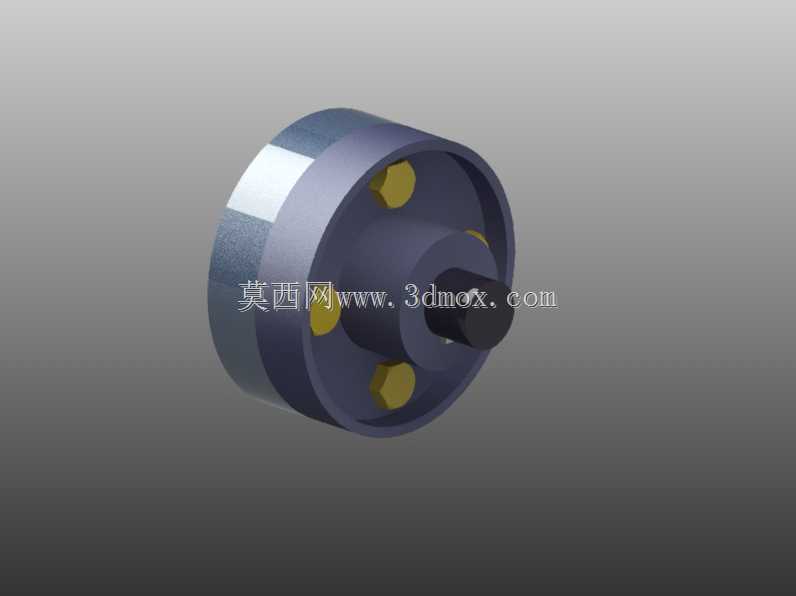

在各类工业传动系统的轴系连接场景中，防护型法兰联轴器是应用范围极广的基础传动构件，主要用于两根轴之间的刚性连接，传递旋转扭矩的同时，依靠自身的防护结构避免连接部位受外界粉尘、碎屑侵入，也能防止运转过程中连接紧固件松脱甩出引发安全隐患。这类联轴器常被用在输送线驱动端、中小型减速机输出端、机床进给轴传动组、轻工设备动力传输单元等工况中，相比无防护的法兰联轴器，它的外沿包覆结构能适配多尘、有少量切削飞溅的车间作业环境，降低日常运维的清理频次。从结构设计逻辑来看，该联轴器采用分体式法兰对接结构，两个对接法兰盘分别通过轴孔与键槽和两端待连接的轴配合，法兰盘端面沿圆周均匀分布螺栓过孔，依靠高强度螺栓锁紧实现两个法兰盘的刚性贴合，扭矩通过法兰端面的摩擦力以及螺栓的剪切力共同传递，能保证传动过程中无回转间隙，传动精度保持性较好。外沿的防护结构与其中一侧法兰盘为一体化设计，罩壳内径略大于对接法兰的外径，装配完成后罩壳会完全包覆螺栓连接区域，既可以阻挡外界杂物进入连接面，也能在螺栓出现意外松脱时起到物理遮挡作用，避免零件飞出造成设备损坏或人员伤害。在安装边界与尺寸适配方面，这类联轴器的轴孔直径、键槽尺寸需要严格匹配所连接轴的公称直径与公差带，法兰盘的外径尺寸要适配安装空间的径向预留间隙，罩壳的轴向长度要完全覆盖螺栓连接区域，同时不能与周边的轴承座、机壳等固定构件产生运动干涉。设计建模过程中需要重点关注螺栓孔的位置度公差，保证两个法兰盘对接时孔位完全同轴，避免装配时出现螺栓强行穿入产生的内应力；轴孔与法兰端面的垂直度公差需要严格控制，防止锁紧后轴系出现偏斜，引发运转过程中的振动、轴承额外磨损等问题。另外防护罩壳的壁厚需要兼顾结构强度与整体重量，过薄会导致防护性能不足，受外力碰撞易变形，过厚则会增加联轴器整体转动惯量，对频繁启停的传动工况造成额外的动力负载。实际选型应用时，还需要根据传递的额定扭矩、轴系的最高运转转速核算螺栓的规格与数量，确保连接强度满足工况负载要求，同时要考虑现场装配的操作空间，预留足够的扳手操作位置来完成螺栓的锁紧作业，避免出现装配到位困难的问题。
