步进电机驱动三轴数控钻床结构设计

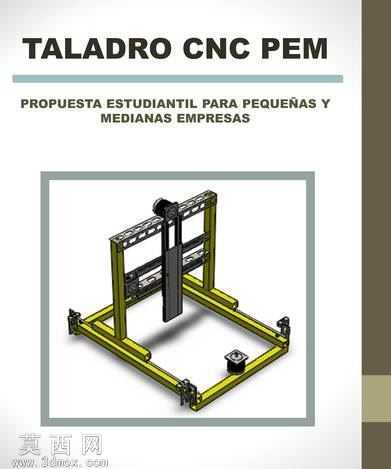

本作品为面向中小加工场景设计的步进电机驱动三轴数控钻床三维模型，整体采用龙门式框架结构设计，在三维建模过程中严格遵循机械加工设备的设计规范，对各运动轴的传动路径、安装基准、行程范围进行了精准的参数化建模。模型搭建阶段首先完成底部矩形焊接框架的主体建模，对框架底部的可调支撑脚、工件装夹基准平台进行了细节还原，保证底座的支撑稳定性与工件装夹的平面度要求；随后搭建两侧立式支撑立柱与顶部横向横梁的龙门主体结构，对立柱与横梁的连接定位面、导轨安装槽进行了精细化建模，确保X、Y、Z三个运动轴的安装基准互相垂直，满足数控加工的位置精度要求。在运动轴结构设计上，X轴负责横向横梁的左右移动，Y轴负责滑座的前后移动，Z轴负责钻孔主轴的上下进给，三个轴均采用步进电机作为动力元件，建模时还原了步进电机的安装法兰、联轴器、传动丝杠、线性导轨、滑块、行程限位块等全套传动组件，清晰展示了旋转运动转化为直线进给运动的完整传动链路。材质渲染阶段，对结构框架部分赋予哑光金属漆材质模拟工业喷塑钢板的质感，对导轨、丝杠等传动部件赋予抛光金属材质还原机加工零件的表面特征，对步进电机、主轴头部分赋予对应工业器件的标准材质，通过光影渲染突出各部件的装配层次与结构关系。设计思路上充分考虑中小微企业的加工需求，整体结构紧凑、制造成本可控，三轴联动的设计可满足平面类工件的钻孔、轻铣等加工需求，模型完整还原了设备的总装关系，各零部件之间无干涉问题，可直接用于结构验证、方案展示以及后续的工程图转化工作，清晰呈现了经济型数控加工设备从框架搭建到传动系统布置的完整设计逻辑。
