14毫米规格对位剪板裁切设备结构设计

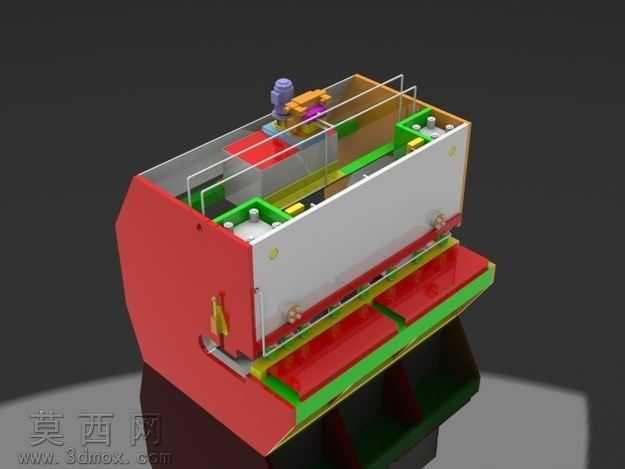

本作品为针对14毫米厚度板材裁切需求设计的专用剪板设备三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，对设备的外防护壳体、裁切执行机构、对位定位组件、动力传动单元、操作工位结构均进行了1:1等比例还原。模型渲染阶段采用工业级写实材质方案：设备主体外防护的红色钣金件赋予哑光金属烤漆材质，还原真实工业设备的漆面质感，表面添加细微的颗粒纹理与边缘磨损细节，避免塑料感；内部的传动导轨、裁切刀架组件赋予抛光钢材材质，调整金属反射参数匹配机加工金属的高光特性；操作工位的承托平台采用绿色防滑工业涂层材质，与红色机身形成清晰的视觉区分，便于快速识别操作区域；顶部的气动控制元件、管路组件分别赋予工程塑料、金属编织软管材质，还原不同零部件的真实质感。结构设计上，设备采用下置式裁切动力布局，刀架沿垂直导轨做直线往复运动实现裁切动作，前端设置多组可调式对位挡块，可针对不同尺寸的待裁切板材进行快速定位，对位精度可适配14毫米厚度金属板材的裁切公差要求；机身内部预留了传动组件、润滑管路的安装空间，两侧设置可开启的检修防护门，兼顾设备运行安全性与后期维护便利性；操作侧设置有安全防护格栅与急停操作组件，符合工业设备的安全设计规范。设计思路围绕中小规格钣金加工场景的裁切需求展开，摒弃了大型剪板设备的冗余结构，在保证14毫米板材裁切能力的前提下压缩设备整体体积，适配小型加工车间的工位布置需求，模型完整保留了各零部件的装配约束关系，可直接用于工程出图、结构干涉校验与加工工艺模拟，为同类裁切设备的设计优化提供了完整的三维参考方案。
