威利旺卡主题创意双齿传动钥匙结构

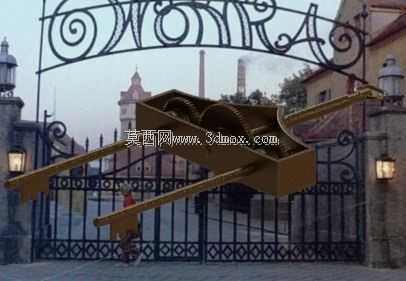

这款双钥匙联动的齿轮结构件，最初的设计原型来自奇幻影视中的标志性道具，落地到实体结构设计时，首先要兼顾道具展示的还原度与机械结构的可动性。从实际应用场景来看，它既可以作为主题文创展陈的互动摆件，也能适配沉浸式主题场馆的门禁触发构件，部分手工创意领域的创作者还会将其结构逻辑拆解后，融入定制化锁具的创意改造中。结构设计上，核心的传动部分藏在中部的盒式腔体内，两个平行排布的直齿圆柱齿轮分别与两根钥匙杆尾部的齿条段啮合，转动任意一根钥匙时，齿轮副会同步带动另一根钥匙反向转动，实现双杆同步开合的动作效果，这种设计既还原了原作中双钥匙联动开启的视觉效果，也规避了单杆传动容易出现的卡滞问题。设计过程中首先确定了钥匙杆的截面尺寸，杆身采用矩形截面搭配边缘倒角，既保证足够的扭转强度，也避免锐边带来的安全隐患，齿部的模数选用0.8的小模数齿形，啮合间隙控制在0.1mm以内，既保证传动顺滑，也不会出现晃动松垮的问题。中部的盒式腔体作为整个结构的安装基准，内壁预留了齿轮轴的安装孔位，轴孔采用H7公差配合，不需要额外加装轴承就能实现齿轮的顺畅转动，腔体的外形做了斜切收边处理，和整体复古工业的视觉风格统一。安装边界方面，整个结构的横向总跨度适配常规铁艺门的锁位安装间距，腔体背部预留了两个M4的沉头安装孔，可以直接固定在门板或者展陈背板上，钥匙杆的伸出长度经过反复校核，转动过程中不会和周边的铁艺装饰构件发生干涉。考虑到不同场景的使用需求，结构的所有棱边都做了R1的圆角处理，如果作为互动道具使用，表面可以做仿古铜喷涂处理，和铁艺门的复古质感匹配，如果作为桌面摆件，也可以在腔体底部加装防滑胶垫，不需要额外固定就能平稳放置。传动结构的设计没有采用复杂的行星轮系，只用最简单的直齿啮合实现联动，一方面降低了加工难度，常规的3D打印或者精铸工艺都能直接成型，另一方面也减少了故障点，长期使用不需要频繁维护。钥匙头部的造型做了简化处理，保留原作识别度的同时，去掉了过于细碎的凸起结构，避免搬运或者使用过程中发生断裂，齿形的啮合行程经过精确计算，钥匙转动90度时刚好到达锁止位置，不会出现过转或者行程不足的问题。
