超级马里奥阳光FLUDD喷水装置结构

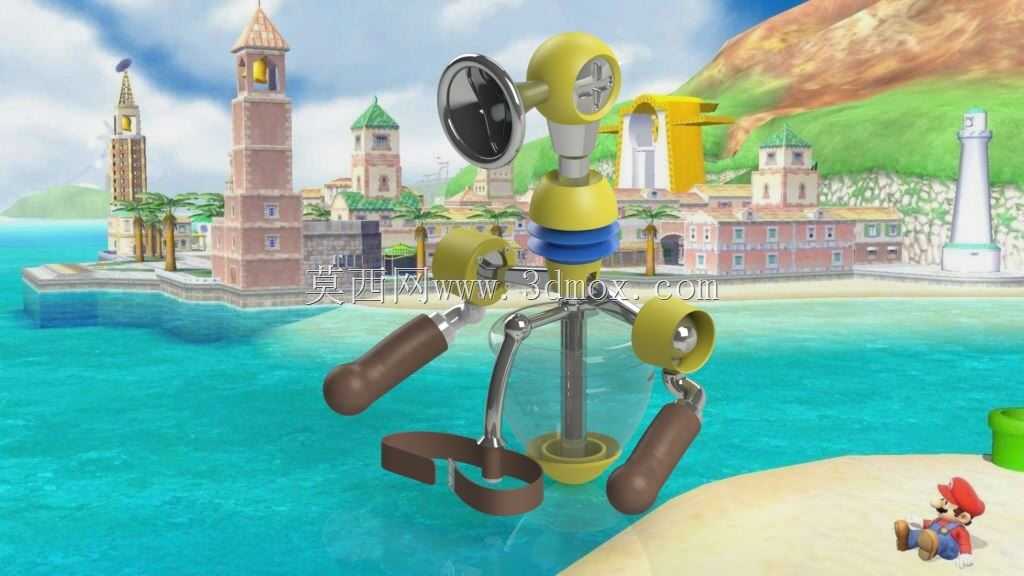

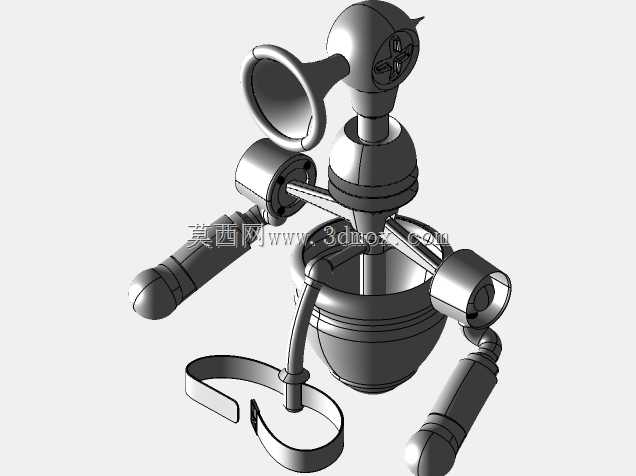

　　该结构还原了游戏中背负式喷水作业装置的核心形态，整体采用多部件装配的设计逻辑，而非单一整体建模，能够清晰呈现各功能模块的装配关系与运动边界。从实际结构设计角度看，装置主体的储水腔体采用透明可视化的结构表达，可直观展示内部储水空间的容积边界，腔体底部设置的圆形安装基座，是整个装置与背负支架连接的核心定位基准，基座上预留的环形安装槽，可匹配不同规格的密封胶圈，保证储水腔体在背负状态下的密封性，避免作业过程中出现渗漏问题。装置上部的喷水操控总成采用多段铰接结构，顶部的圆形喷水嘴可通过中部的球铰结构实现水平360度旋转、垂直方向近120度的俯仰调节，能够覆盖不同方位的喷射作业需求，喷水嘴旁侧设置的圆形操控拨盘，可通过旋转调节出水流量大小，

　　匹配不同工况下的喷射强度需求。装置两侧分布的三个握持手柄采用符合人体工学的弧形曲面设计，手柄表面做了防滑纹理的结构处理，每个手柄与主体支架的连接位置都设置了转动副，可根据使用者的操作习惯调整握持角度，降低长时间操作的疲劳感。装置中部设置的多层环形密封结构，是连接上部操控总成与下部储水腔体的核心密封部件，不同颜色的环形件分别对应密封压环、弹性密封圈、定位衬套三个功能零件，装配时通过压环的预紧力挤压弹性密封圈，实现上下腔体之间的动密封，保证喷水操作时上部结构转动过程中不会出现漏水问题。从安装边界来看，装置整体的重心集中在储水腔体的中下部，背负支架的弧形绑带结构贴合人体背部曲线，绑带与主体连接的位置设置了长度调节结构，

　　可适配不同身形的使用者，装置整体的外轮廓尺寸经过优化，在保证储水容积满足连续作业需求的前提下，尽可能压缩横向与纵向的占用空间，避免在狭窄场景作业时与周边障碍物发生碰撞。从功能特性上看，该装置除了常规的直射喷水功能外，侧部设置的球形辅助喷嘴可实现悬浮喷水的功能切换，对应的切换拨杆设置在右侧握持手柄的旁侧，操作者无需大幅度调整手部位置即可完成功能切换，操作逻辑符合常规手持作业设备的使用习惯。建模过程中对每个运动部件的行程限位都做了明确的结构表达，比如喷水嘴的俯仰角度限位通过铰接位置的凸台结构实现，避免转动角度过大导致连接管路弯折损坏，手柄的转动角度也设置了对应的限位挡块，防止转动过度造成内部连接结构松脱。
