户外太阳能人体感应壁灯结构设计

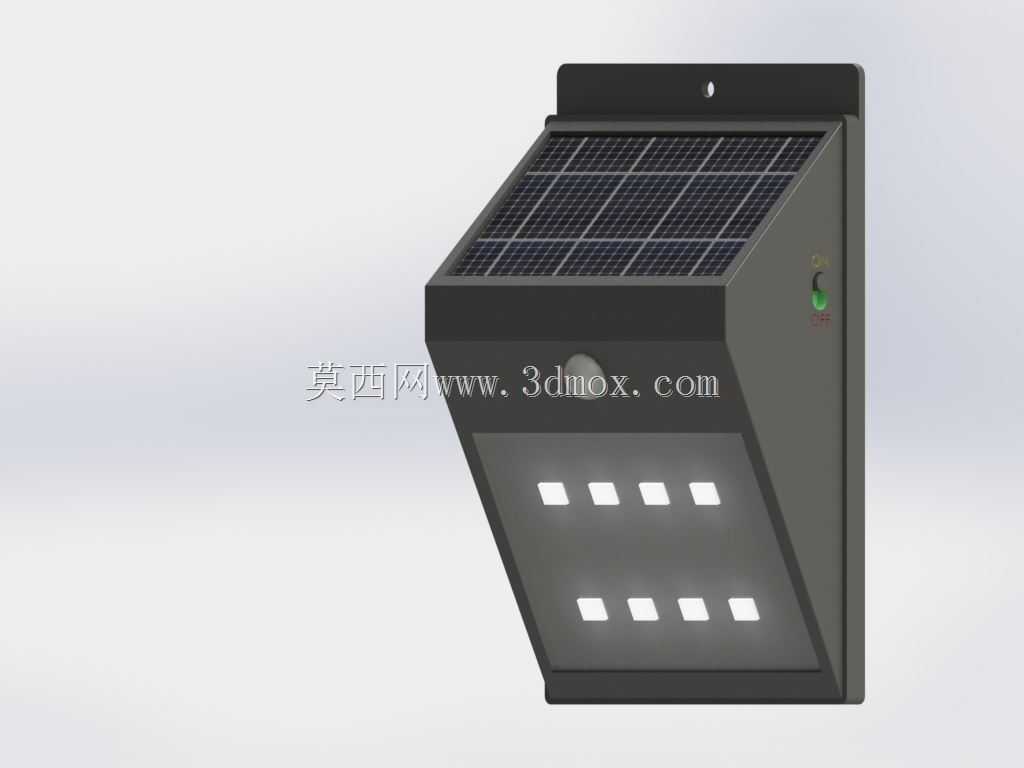

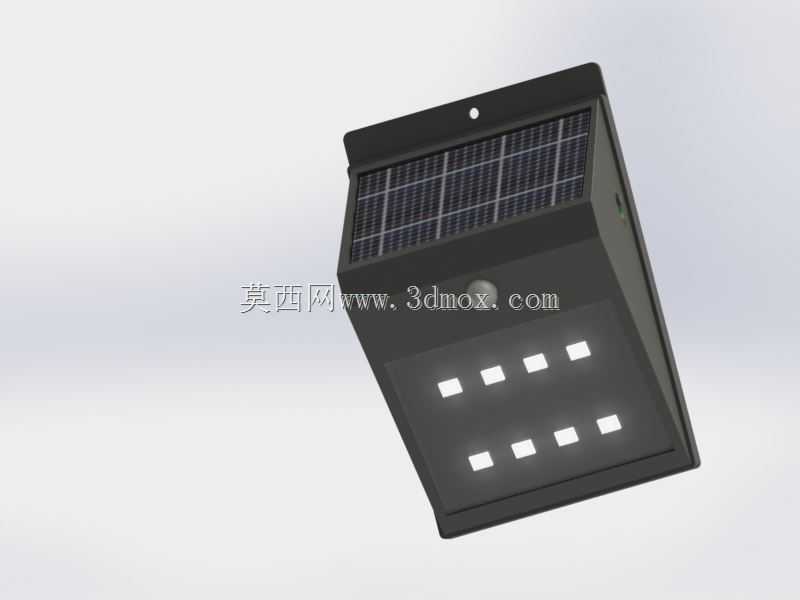

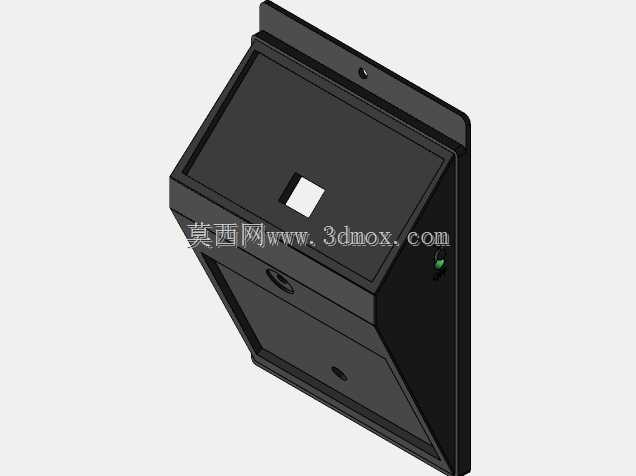

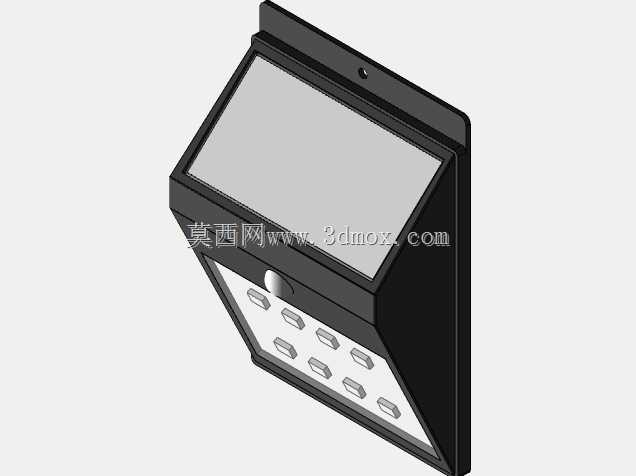

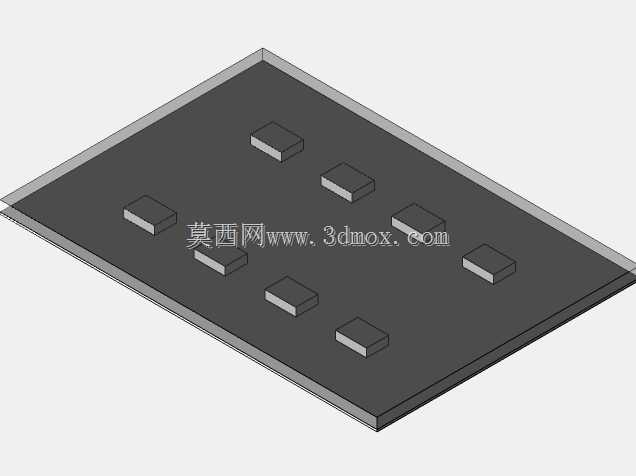

这款户外感应照明装置的结构设计，首先围绕户外无外接电源场景的使用需求展开，核心适配庭院外墙、园区步道旁、农村自建房院墙、户外露台侧墙等无布线条件的安装点位，无需布设供电线路即可实现夜间自动照明，解决了老旧小区外墙改造、郊野园区配套照明施工布线成本高的痛点。从功能实现逻辑来看，装置顶部集成整块光伏面板，白天通过光伏效应将光能转化为电能存储在内置储能模块中，无需外接市电即可完成能源自给，正面搭载的人体感应模块可在夜间环境下自动探测移动热源，触发LED灯组点亮，人离开后延时熄灭，兼顾照明实用性与能源利用效率，避免无效亮灯造成的电能损耗。外形结构采用一体化方正壳体设计，整体外壳做倾斜角度处理，顶部光伏面板保持合适的受光倾角，最大化提升日间光能接收效率，壳体边缘做圆角过渡处理，避免户外安装时的锐角磕碰，同时减少雨水积留的缝隙，降低户外长期使用的渗水风险。安装边界方面，壳体背部预留平整的壁挂安装面，适配常规外墙膨胀螺丝固定点位，安装时无需额外定制转接支架，整体外凸厚度控制在合理范围，不会对步道通行造成剐蹭阻碍，壳体正面的LED灯组分为上下两排排布，出光角度覆盖下方120度左右的照明区域，可满足单点位3-5米范围的步道照明需求。设计过程中优先考虑户外长期使用的结构可靠性，壳体接缝处做错位止口设计，配合密封胶条可实现户外防雨要求，光伏面板与壳体的连接位置做下沉式嵌装处理，避免边缘长期受雨水冲刷出现开胶脱落问题，感应模块嵌装在壳体正面居中位置，探测角度与灯组出光角度匹配，避免出现探测到移动热源但照明范围覆盖不到的错位问题。内部结构做分层排布，上层为光伏接线与储能模块安装腔，下层为感应控制板与LED灯板安装腔，强弱电区域做物理分隔，减少电路干扰，同时方便后期组装与故障检修，壳体材质选用耐候性工程塑料，可耐受户外高低温变化与紫外线长期照射，避免长期使用出现壳体脆化、褪色问题。
