组合式工业污水处理集成箱体结构设计

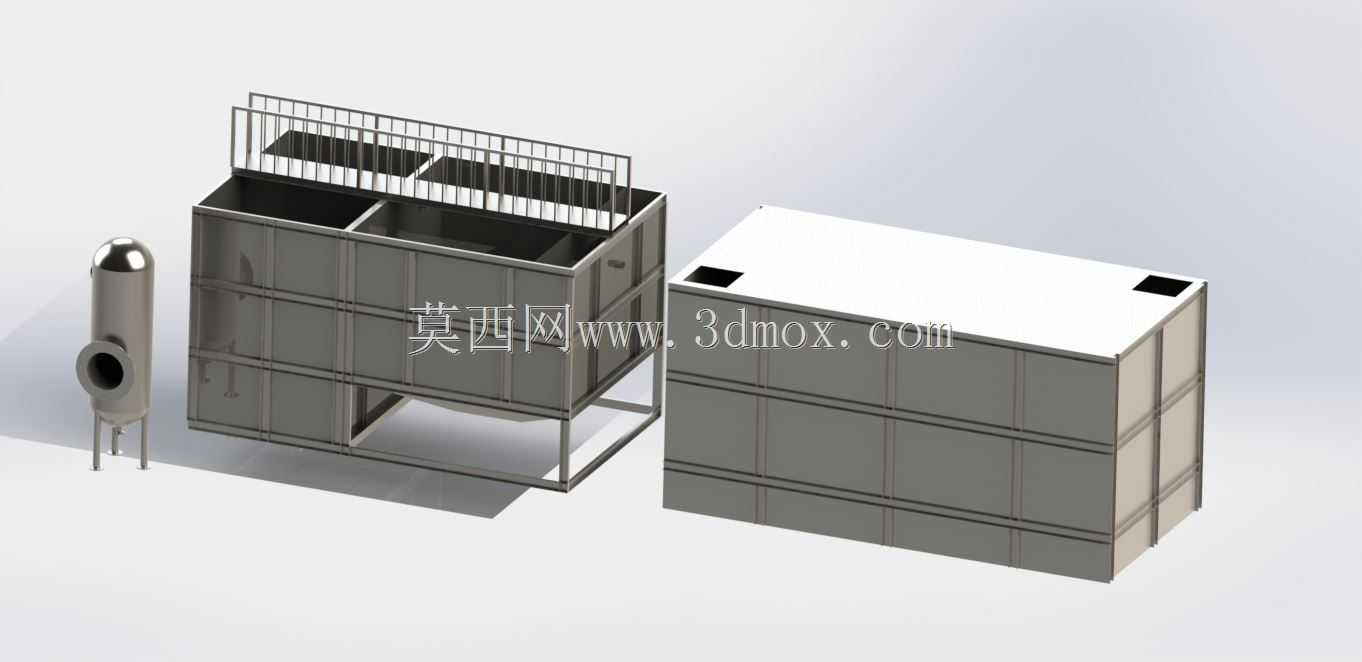

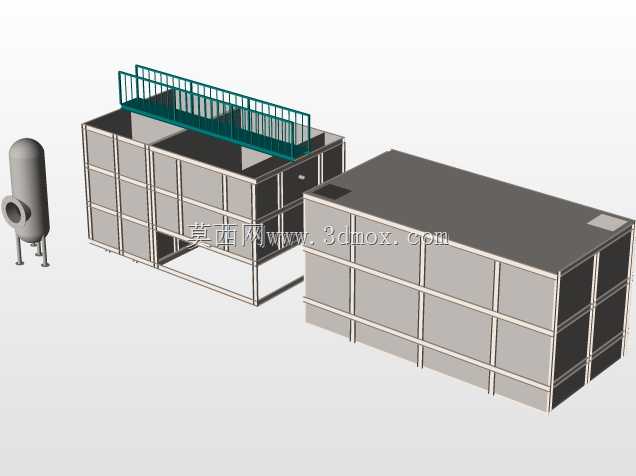

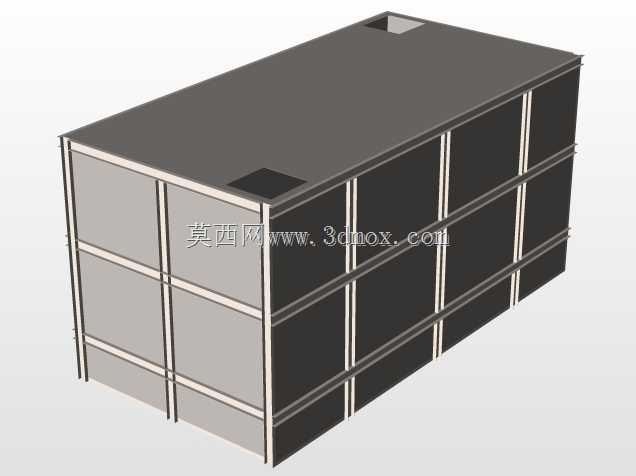

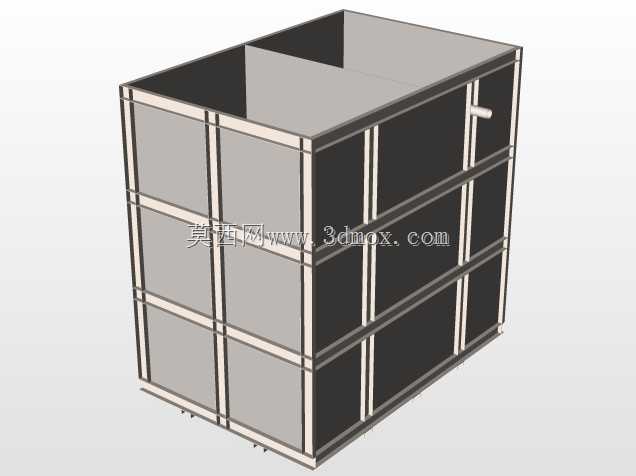

　　这套集成式水处理箱体结构，主要面向中小型工业厂区、分布式村镇污水处理站点的落地需求设计，区别于传统现场浇筑的砼体水池，采用模块化预制拼装思路，所有舱室结构在工厂完成预制焊接，现场仅需完成管线对接与基础调平即可投用，大幅压缩现场施工周期，也避免了砼体养护周期长、易渗漏开裂的长期运维痛点。从结构布局来看，整套设备分为两个核心功能舱段，左侧带顶部防护护栏的舱段为预处理单元，内部通过隔板分隔出两个独立腔室，分别承担格栅除渣、均质调节的功能，顶部预留的镂空护栏区域是设备运维通道，运维人员可通过护栏围合的检修口进入舱内完成滤料更换、淤积清理作业，护栏高度符合工业防护栏杆的安全规范要求，避免运维作业时发生坠落风险。右侧封闭平顶舱段为核心处理单元，

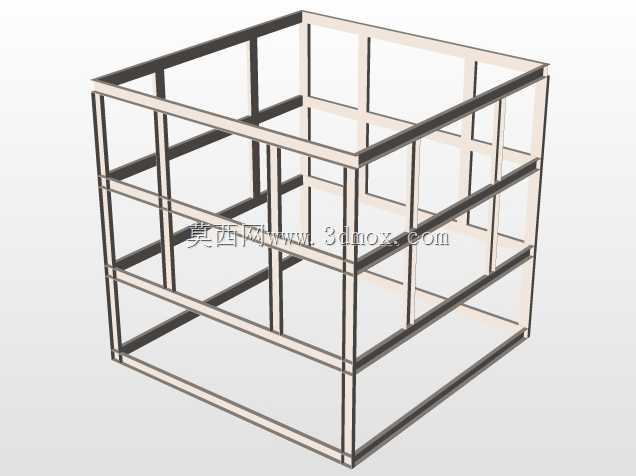

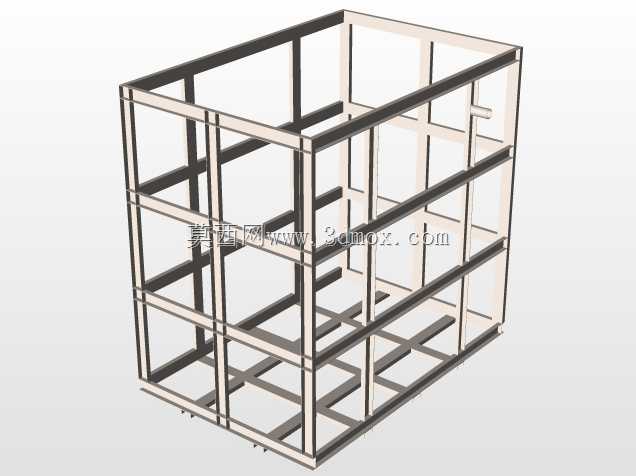

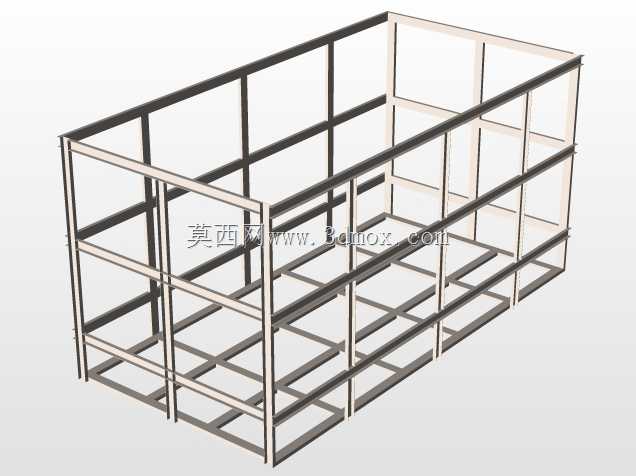

　　内部集成生化反应、沉淀澄清的功能腔室，顶部预留的两个方形开口为排气与检修口，舱体外部的加强筋采用横竖交错的布置方式，在控制板材壁厚、降低整体自重的前提下，保证满水状态下舱壁不会发生侧向鼓胀变形，舱体底部的框架式承托结构，将整个箱体的载荷均匀传递到下方的混凝土基础上，避免局部应力集中导致的基础沉降不均问题。旁边配套的立式承压罐体为过滤组件，罐体侧面预留的法兰接口用于对接进出水管路，底部的支腿结构将罐体抬离安装基面，既可以避免基面积水对罐体底部的腐蚀，也预留了底部排泥管路的安装空间，罐体顶部的圆弧封头采用标准椭圆封头结构，承压能力优于平盖结构，能够承受过滤环节的内部工作压力，无需额外增加加强结构。在安装边界设计上，

　　整套设备的舱体采用标准模数化尺寸设计，可根据处理水量的需求灵活增减舱段数量，单段舱体的宽度适配常规货运车辆的装载限界，无需办理超限运输许可即可完成陆运转运，大幅降低设备的物流运输成本。舱体板材的拼接焊缝全部采用连续满焊工艺，焊后做煤油渗透检漏，杜绝舱内污水渗漏污染周边土壤的风险，舱体外壁预留的管线接口全部采用标准法兰尺寸，可直接对接市面上通用规格的水泵、阀门、管路配件，无需现场二次改制接口，降低现场安装的适配难度。在实际应用场景中，这类集成式箱体设备可埋地安装也可放置于地面，埋地安装时顶部覆土可做绿化，不占用厂区的地面可用空间，地面安装时可通过外部爬梯直达顶部运维平台，日常巡检无需进入舱内即可完成大部分仪表读数、阀门调节作业。

　　设计过程中充分考虑了运维便利性，每个独立腔室都预留了单独的排空口，设备检修时可单独排空单个腔室的存水，无需将整套设备全部放空，减少检修时的污水暂存压力，舱内的隔板高度根据水流方向做梯度设计，利用水位差实现自流，减少提升水泵的配置数量，降低设备长期运行的能耗成本。舱体顶部的封闭盖板采用防滑花纹钢板制作，人员在顶部行走时不会打滑，盖板与舱体边框之间采用螺栓压紧密封，避免雨水进入舱内稀释污水、影响处理工艺的运行参数稳定。配套的过滤罐体内部可根据处理水质的需求装填不同滤料，无论是工业废水的重金属吸附、还是生活污水的深度过滤，都可以通过更换滤料适配处理需求，罐体支腿的底板预留了地脚螺栓孔，安装时通过膨胀螺栓与基础固定，避免设备运行时因水流冲击产生晃动位移。整套结构的受力计算充分考虑了满水载荷、风载、埋地场景下的土压载荷，所有加强筋的间距、板材厚度都经过力学校核，在保证结构强度冗余的前提下尽可能控制整体重量，降低生产环节的材料成本，也减少现场吊装作业的设备吨位要求，普通中小型汽车吊即可完成整套设备的吊装就位，无需调用大吨位起重设备，进一步压缩项目的整体施工成本。
