跳汰机分选作业机械结构三维设计

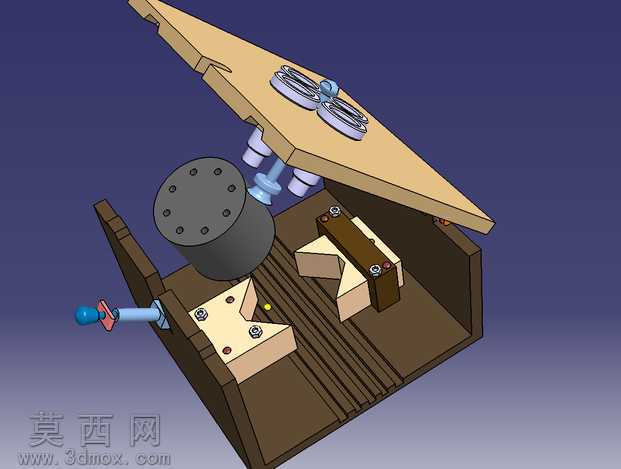

本作品为跳汰机的三维结构设计模型，采用CATIA软件完成全参数化建模与装配渲染，完整还原了跳汰机的核心作业结构与装配关系。建模过程中严格遵循机械设计规范，对各零部件进行1:1比例构建，首先从底座机架开始搭建，机架采用带导流槽的箱式结构，建模时对底板的防滑导流纹路、侧壁的安装定位孔位都做了精细化特征处理，确保机架的支撑强度与安装适配性符合实际作业需求。核心的分选执行结构部分，对偏心鼓动组件、物料承托筛板、调节推杆机构都做了分层建模：其中偏心鼓动的圆柱罐体采用旋转凸台特征构建，表面的安装法兰孔通过圆周阵列完成，还原了鼓动部件的密封安装结构；物料承托的V型定位块、可调式挡料组件都添加了螺栓、定位销等标准件特征，清晰展示了各部件的紧固装配方式；侧面的调节推杆采用手柄、阀杆、锁紧螺母的分段建模，还原了开度调节的操作结构。上盖部分的开合结构通过铰接特征实现，上盖表面安装的滚轮导向组件也做了细节还原，匹配设备进料导向的功能需求。材质渲染阶段，对不同功能部件做了材质区分：机架与结构件采用深棕色工程塑料与碳钢材质，鼓动罐体采用哑光灰铸铁材质，调节手柄采用红蓝配色的防滑橡胶与金属材质，标准件采用镀锌亮面金属材质，上盖采用浅米色耐磨板材材质，通过材质差异清晰区分各功能模块，同时添加了环境光影渲染，让整体装配结构的层次感更加分明。设计思路围绕跳汰机的重力分选核心功能展开，重点还原了物料分选腔、鼓动发生机构、开度调节机构的位置关系，确保各运动部件不存在装配干涉，可直观展示跳汰机通过鼓动水流实现物料按密度分层分选的工作原理，整体模型装配逻辑清晰，细节特征完整，可用于机械结构教学、设备方案展示等场景，能够清晰呈现跳汰机的内部构造与装配逻辑。
