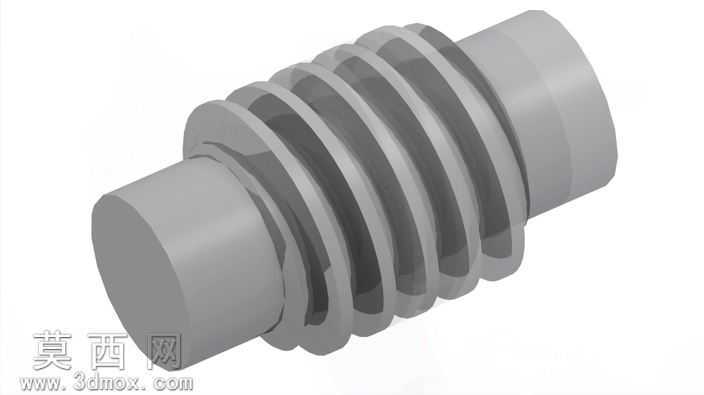

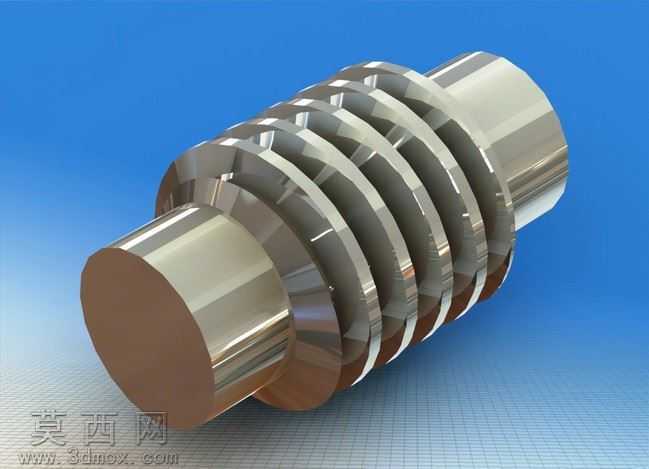

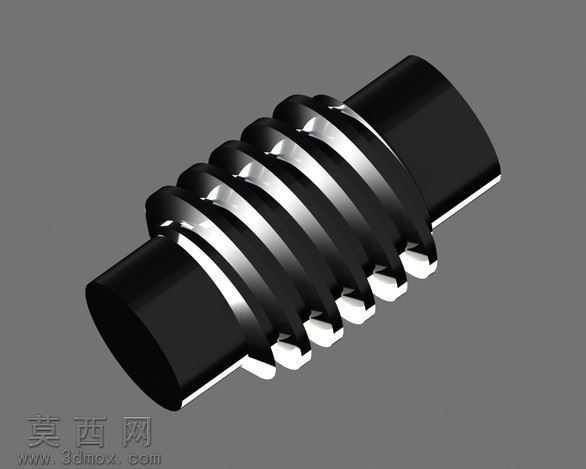

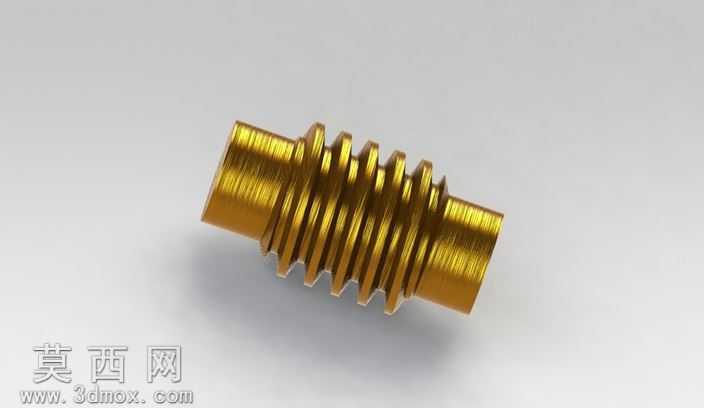

本作品为蜗杆传动核心构件的三维建模成果,建模过程依托主流三维CAD软件完成,首先从零件的功能需求出发梳理设计逻辑:蜗杆作为交错轴传动的核心零件,需要匹配蜗轮实现大传动比的动力传递,因此建模初期先确定核心参数,包括模数、头数、导程角、齿廓参数,优先保证齿形的啮合精度,避免后续装配出现干涉问题。建模阶段采用参数化设计思路,先绘制回转体基础轮廓,通过旋转特征生成蜗杆的轴体基体,再针对齿部结构进行精细化构建:通过螺旋线扫描生成齿槽切除路径,严格匹配齿形角、齿顶高、齿根高的标准参数,保证每一圈轮齿的导程、螺距误差控制在合理范围内,同时对轴端的定位轴肩、装配倒角进行细节处理,所有过渡圆角均按照机械加工工艺要求设置,避免出现应力集中的尖锐结构。材质与渲染环节,为还原真实黄铜构件的金属质感,首先赋予模型黄铜合金材质,调整材质的反射率、粗糙度参数,模拟黄铜件经过车削加工后的细腻金属光泽,渲染时采用柔和的侧光打光方案,突出轮齿部分的螺旋结构层次感,同时添加柔和的环境阴影,让金属表面的光影过渡自然,既展现零件的结构特征,也还原实际加工后的表面质感。结构设计上,该蜗杆为单头圆柱蜗杆,两端预留装配轴颈,可直接匹配轴承座完成安装,轮齿部分的螺旋升角经过合理设置,保证传动过程中的自锁性能与传动效率平衡,整体结构紧凑,没有冗余设计,所有尺寸均符合通用机械传动的设计规范,可直接用于教学演示、传动机构虚拟装配、非标设备设计选型参考。建模过程中反复校验齿形的啮合间隙,通过软件的干涉检查功能验证轮齿与配套蜗轮的配合状态,确保模型导入装配环境后可直接完成运动仿真,还原蜗杆传动的真实运动状态,同时模型导出的多种通用格式可适配不同三维软件的使用需求,方便不同设计场景下的调用与修改。
- 全部评论(0)
- 模板大小 3.8 MB
- 售价 10金币
- 浏览次数
- 系统要求 Pro/Engineer Wildfire,效果图,SolidWorks,STEP/IGES,STL,
- 软件分类 通用机械零部件
