立式远红外理疗桑拿加热装置结构

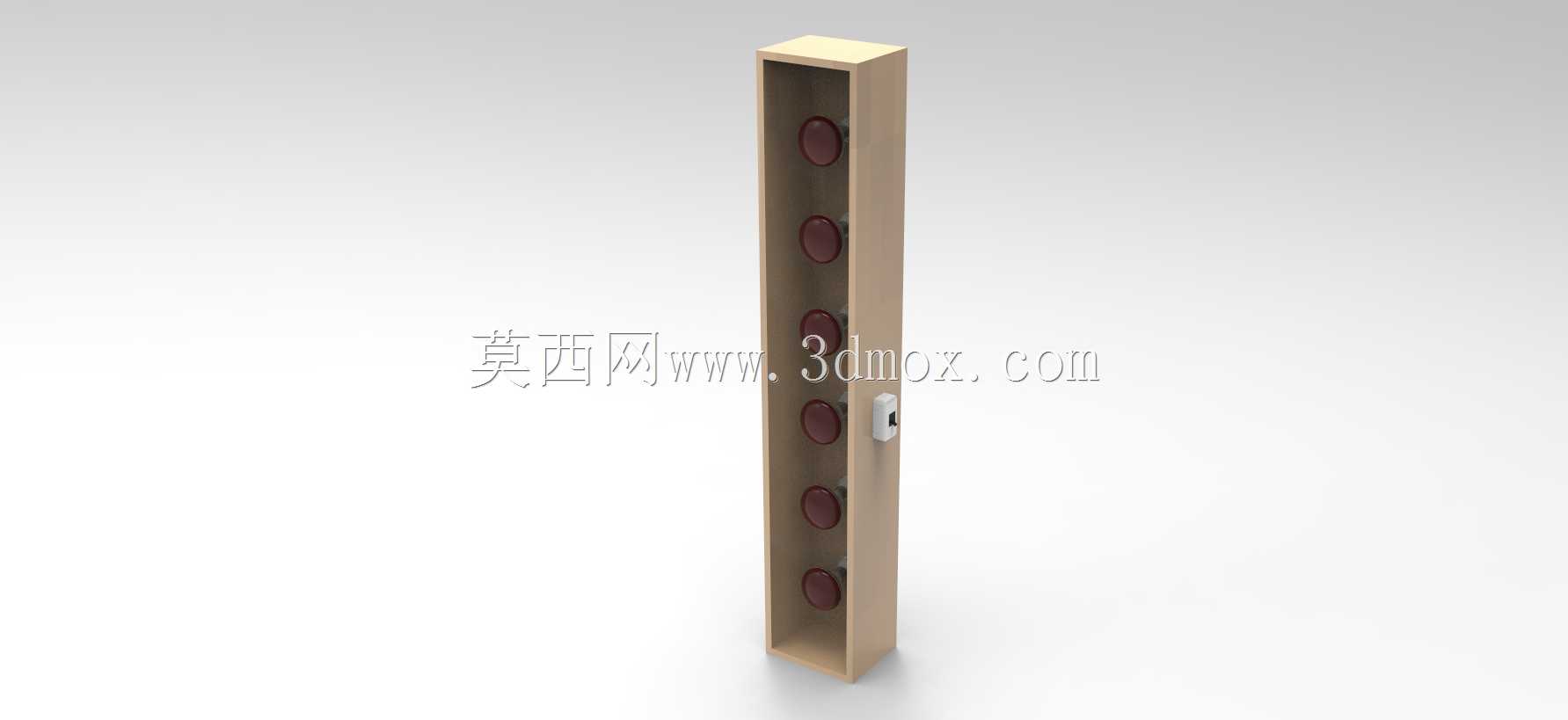

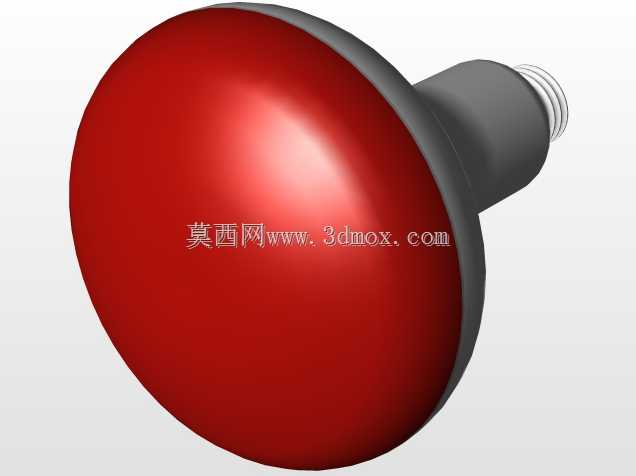

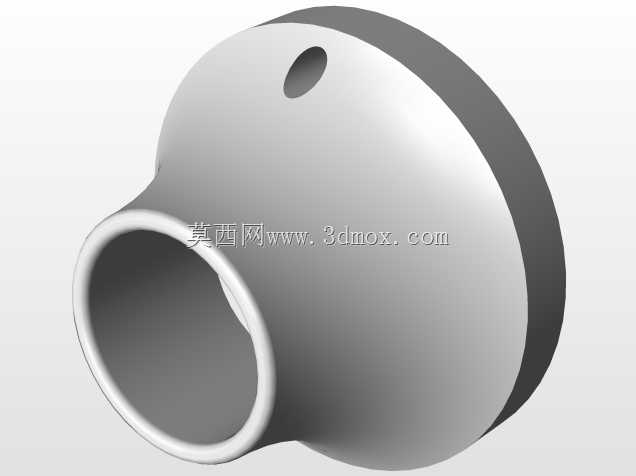

这款立式红外加热装置主要面向商用桑拿房、家庭汗蒸空间的局部热疗需求设计，区别于传统桑拿房的全域蒸汽加热逻辑，该装置采用定向近红外辐射方案，可直接作用于人体体表完成热传导，无需对整个密闭空间进行升温预热，能大幅降低小空间汗蒸场景的能耗损失。从结构设计来看，整体采用窄长型立式长方体壳体，壳体选用耐高温的木质复合板材加工，侧边预留嵌入式锁扣安装位，既可以独立落地放置在桑拿房角落，也可以通过背部挂装结构固定在墙面，安装边界预留了15mm的侧边散热间隙，避免长期高温工作导致壳体变形。装置内部沿竖直方向等距排布六组红外发热组件，每组发热组件都做了内嵌式防护设计，发热面与壳体外表面保持20mm的内凹距离，既可以避免人体直接触碰发热源造成烫伤，也能让红外辐射沿竖直方向形成均匀的扇形照射面，覆盖从人体肩颈到小腿的全部躯干区域，无需额外调整照射角度。设计过程中重点考量了长期高温高湿环境下的结构可靠性，壳体所有拼接位都做了错位密封处理，避免桑拿房内的水汽渗入内部侵蚀电路接线端，发热组件的固定支架采用隔热材质与木质壳体连接，阻断热量向壳体非工作区域传导，降低外壳表面的异常温升。在实际应用场景中，这类装置既可以作为独立汗蒸房的核心加热模块，也可以搭配普通淋浴房改造为简易汗蒸空间，相比传统蒸汽发生设备，该装置无储水、煮沸结构，后期维护仅需定期擦拭表面防护网即可，不存在水垢堵塞、管道漏液等常见故障。结构建模时对发热组件的排布间距做了反复校核，相邻两组发热源的照射范围在距离装置300mm的人体站立位置刚好形成无盲区的连续加热带，不会出现局部过热或者加热断层的问题，壳体底部预留了走线空腔，可适配不同方向的电源接线需求，不管是明装布线还是暗装埋线都能完成安装，不会出现管线外露影响美观的问题。
