桌面型拉拔磨损性能测试试验机结构

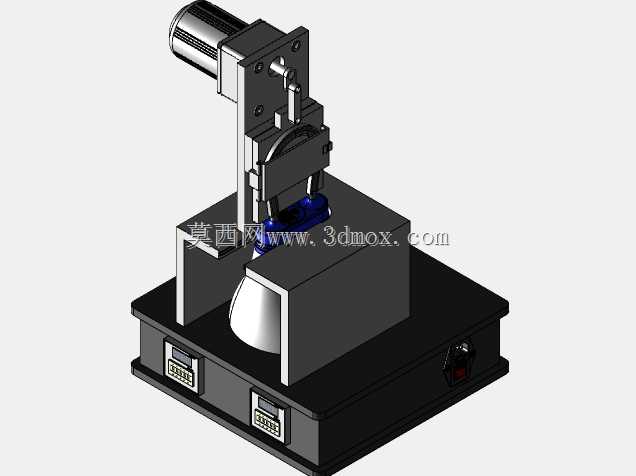

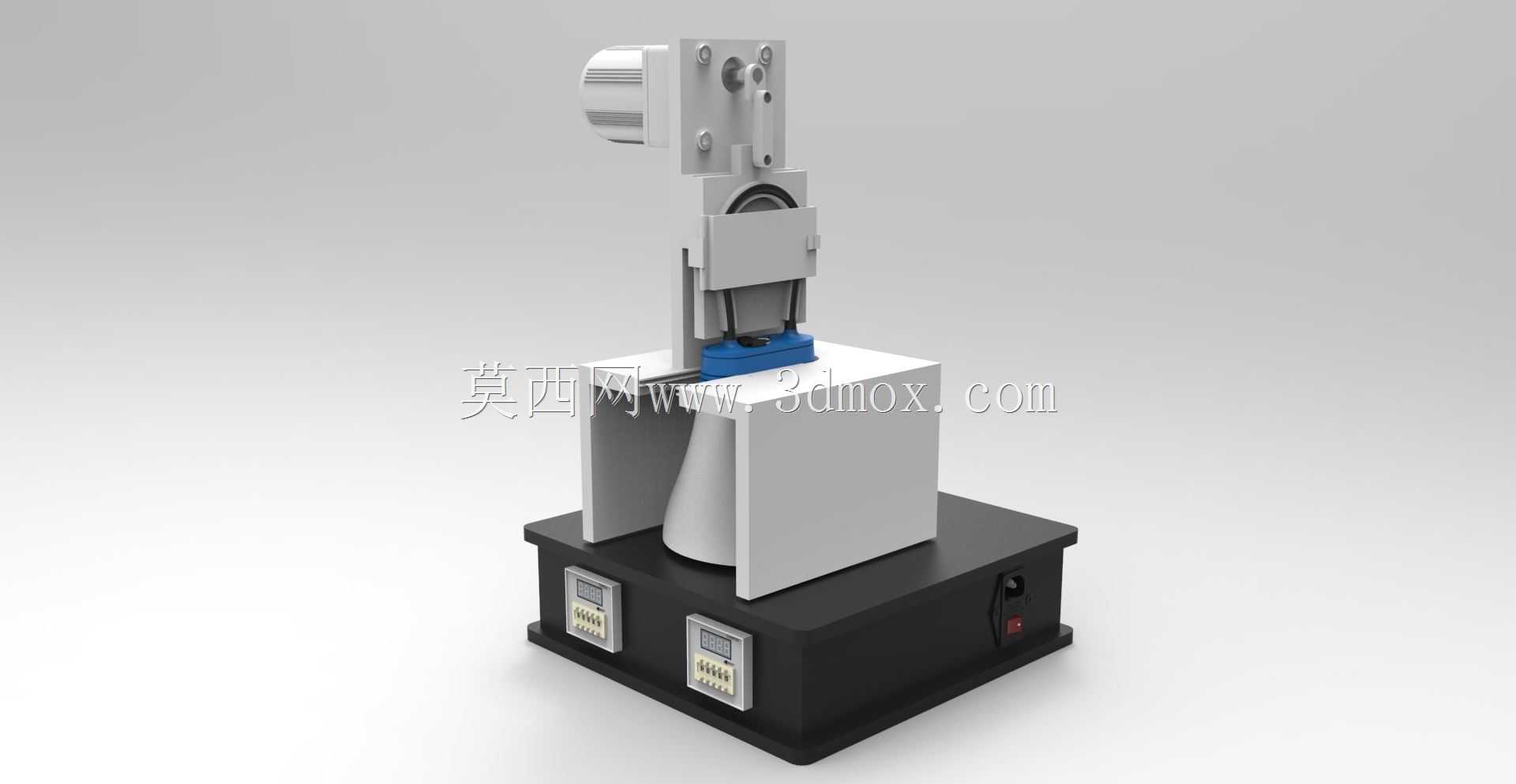

这款设备主要面向小尺寸零部件的力学性能验证场景，常见于五金配件、小型结构件、电子接插件的来料检验与研发测试环节，可在实验室桌面环境完成拉拔过程中的耐磨损性能测试，替代大型立式拉力机完成小载荷、高精度的测试需求，适配多批次小批量试样的快速检测流程。设备整体采用台式布局，底部为配重式主机基座，内置供电与控制模块，基座正面预留两个数显表安装位，可实时显示加载力值与测试循环次数，基座侧面设置电源开关与接线端口，安装时仅需预留桌面平整放置空间，四周预留100mm以上操作间隙即可完成布线与操作，无需额外预埋固定螺栓，适配常规实验室工作台的承重与尺寸要求。上部加载模组采用垂直导向结构，驱动端集成在立柱顶部，通过直线导轨传递加载力，避免侧向力对测试结果的干扰，夹具端采用快换式设计，可根据不同试样的外形更换适配夹头，下方试样承载台为可拆卸式结构，可根据测试需求调整安装高度，适配不同厚度、不同夹持方式的试样装夹。设计过程中优先考虑了测试过程的稳定性，基座采用铸铁材质配重降低加载过程中的振动，导向部件选用标准线性导轨保证加载方向的同轴度，避免偏载造成的测试数据偏差，同时将控制与显示模块集成在基座正面，操作人员无需俯身即可读取测试数值，装夹试样时可通过手动微调机构调整夹具间距，提升试样装夹效率。设备的加载行程控制在0-150mm区间，最大加载力适配小载荷测试需求，可完成定载荷下的往复拉拔磨损测试，记录试样在设定循环次数后的磨损量与拉拔力衰减情况，为零部件的耐磨性能验证提供数据支撑。结构设计上尽量采用标准通用零部件，降低后期维护的备件成本，传动部位预留润滑注油点，可定期完成维护保养延长设备使用寿命，外露运动部件均做圆角处理，避免操作过程中的磕碰风险，整体外观采用方正布局，在保证结构刚性的前提下压缩设备整体体积，适配桌面级使用场景的空间限制。
