带铰接孔的块状曲柄滑块构件结构设计

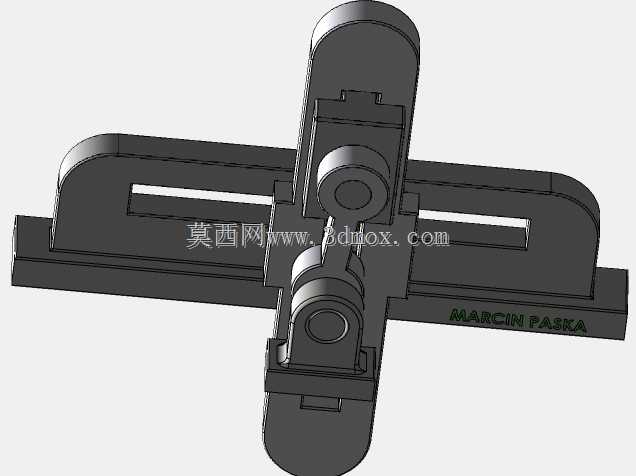

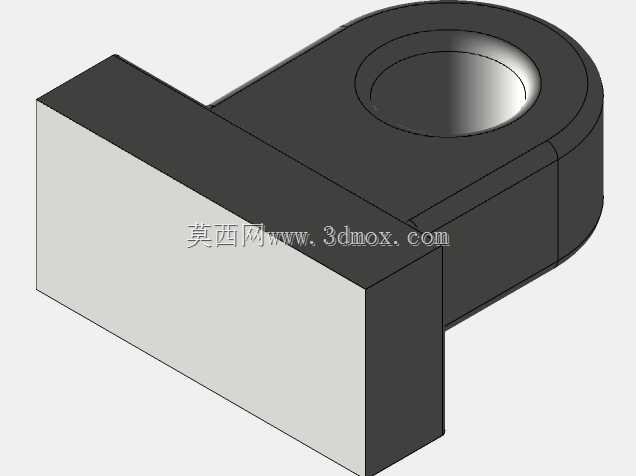

　　该构件是曲柄滑块传动机构中的核心组成部件，主要承担运动转换过程中的力传递与运动导向作用，在冲压设备、往复式输送机构、内燃机配气系统、小型压力加工设备中都有广泛的应用场景，是将曲柄的旋转运动转化为直线往复运动的关键衔接零件。从结构设计来看，构件主体采用方块式基体设计，一侧延伸出带同轴铰接孔的耳座结构，铰接孔用于与曲柄连杆端部形成转动副，基体平面部分则与设备的直线导向导轨配合，实现沿固定方向的往复滑动，这种一体化的结构设计减少了装配环节的累积误差，同时提升了构件整体的刚性，在承受交变冲击载荷时不易出现连接松动的问题。设计过程中优先考虑了运动副的配合精度，铰接孔的内孔表面预留了精加工余量，

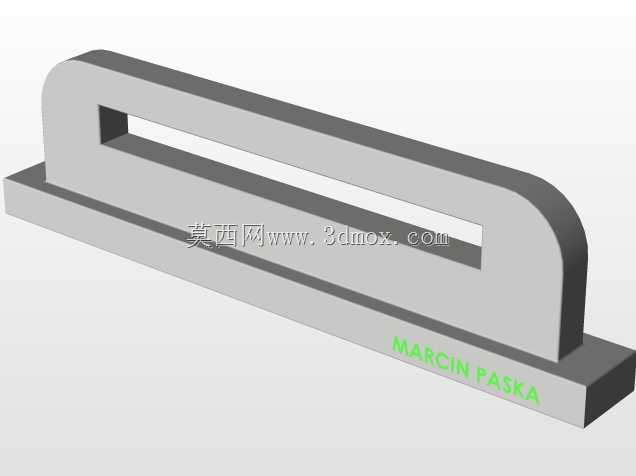

　　实际加工时可通过铰削或者内圆磨削达到与销轴的间隙配合要求，避免转动过程中出现卡滞或者磨损过快的问题；基体的滑动接触面平面度要求控制在合理公差范围内，与导轨配合时既能保证滑动顺畅，又不会出现过大的配合间隙导致运动过程中产生横向窜动，影响整个机构的运动精度。从安装边界来看，构件的方块基体宽度需要匹配对应导轨的槽宽尺寸，铰接孔的中心高度需要与曲柄回转中心、连杆长度形成匹配的运动学尺寸链，确保曲柄整周旋转时，滑块的行程符合设计预期，不会出现死点卡滞或者行程不足的问题；耳座部分的厚度需要根据连杆端部的宽度进行匹配，保证铰接后连杆摆动时不会与耳座侧面产生运动干涉。在实际设备运行过程中，该构件需要持续承受连杆传递的交变推力与拉力，

　　因此结构设计时在耳座与方块基体的衔接位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂问题，铰接孔的端面也预留了润滑脂加注的结构空间，可定期加注润滑脂降低转动副的磨损速率，延长构件的整体使用寿命。这类构件的设计不需要过于复杂的曲面结构，核心在于各配合尺寸的公差匹配与运动干涉校验，建模过程中需要重点核对铰接孔中心到滑块底面的尺寸、耳座的外圆直径、基体的长宽高参数，确保装配后整个曲柄滑块机构的运动轨迹符合设计要求，不会出现运动超程或者与周边机架部件碰撞的问题。
