三角布置三链轮滚子链传动结构

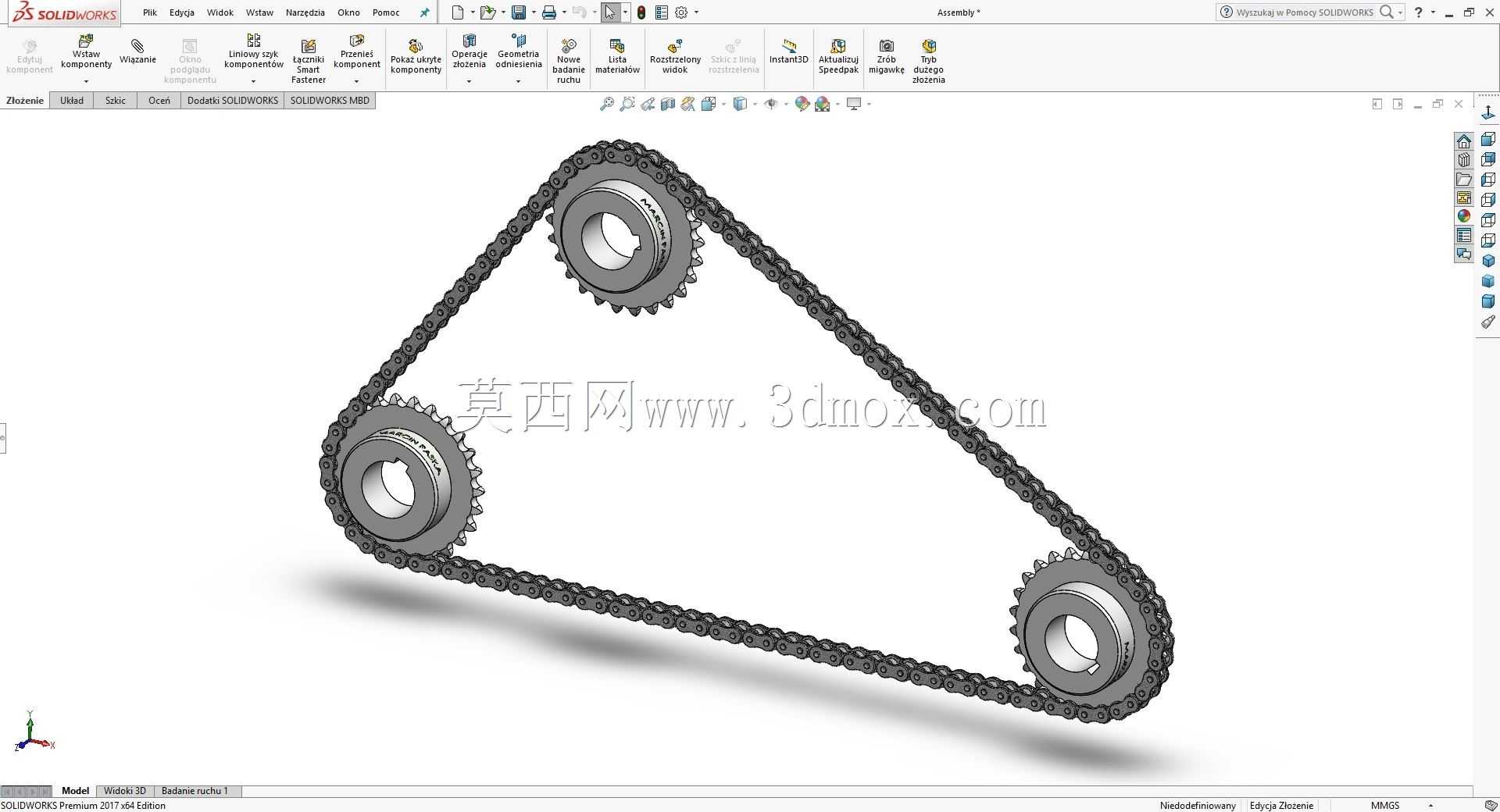

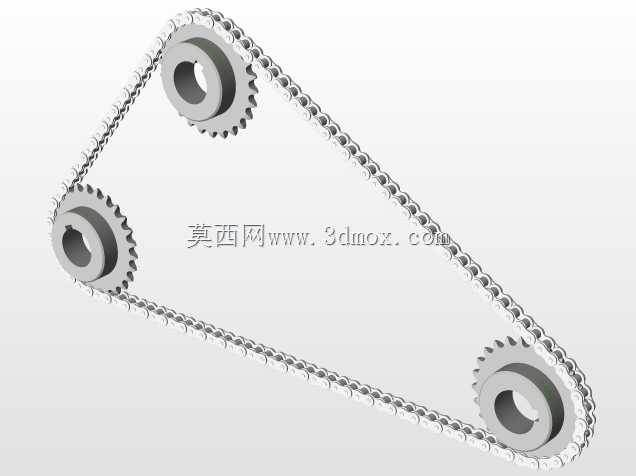

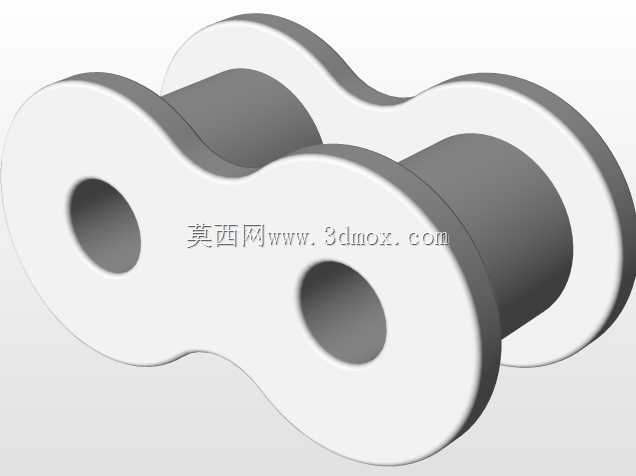

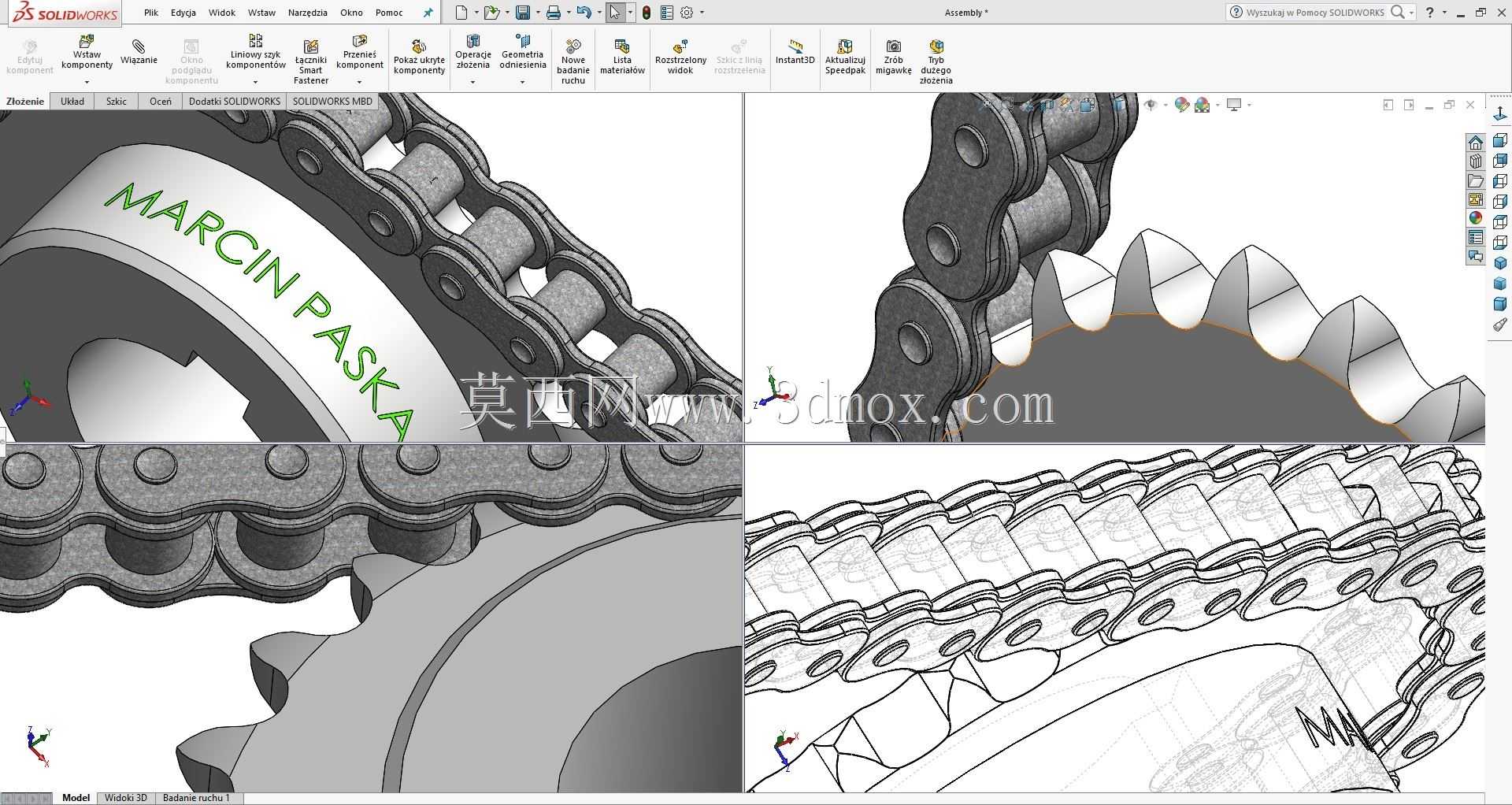

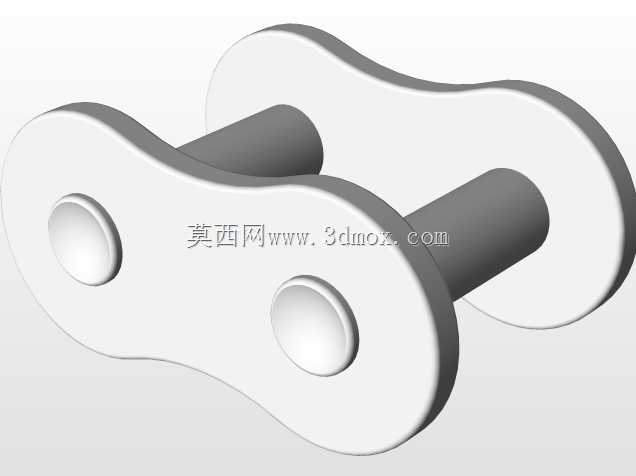

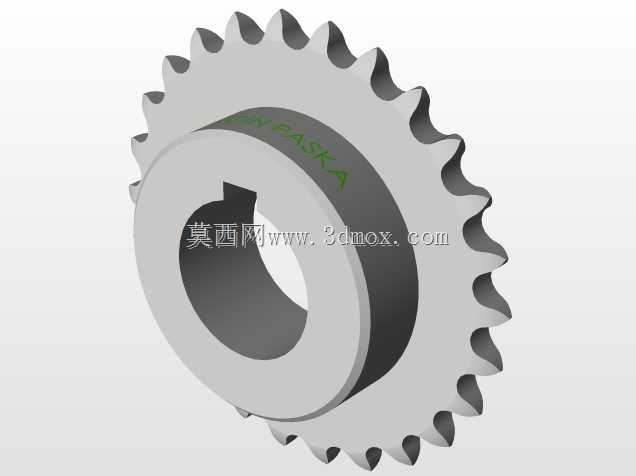

　　这套三角布局的链传动结构，常见于需要在有限安装空间内完成多轴同步动力传递的设备场景，比如小型农用作业机具、轻工包装设备的分料机构、定制化非标输送线的动力分流单元，相比常规两链轮平行布置的链传动，这种三角排布能在不额外增加张紧轮的前提下，利用三个链轮的位置差实现链条的自张紧，减少设备长期运行中链条松弛带来的跳齿、传动丢转问题。从结构设计逻辑来看，三个链轮采用完全一致的齿形参数，齿廓符合标准滚子链啮合要求，链轮轮毂处预留了标准键槽与轴端挡圈安装位，可直接与同直径的传动轴配合装配，不需要额外加工适配结构，降低了零件的加工与采购成本。链条采用标准节距的滚子链结构，链节之间的铰接间隙控制在合理公差范围内，既能保证绕经链轮时的弯折灵活性，

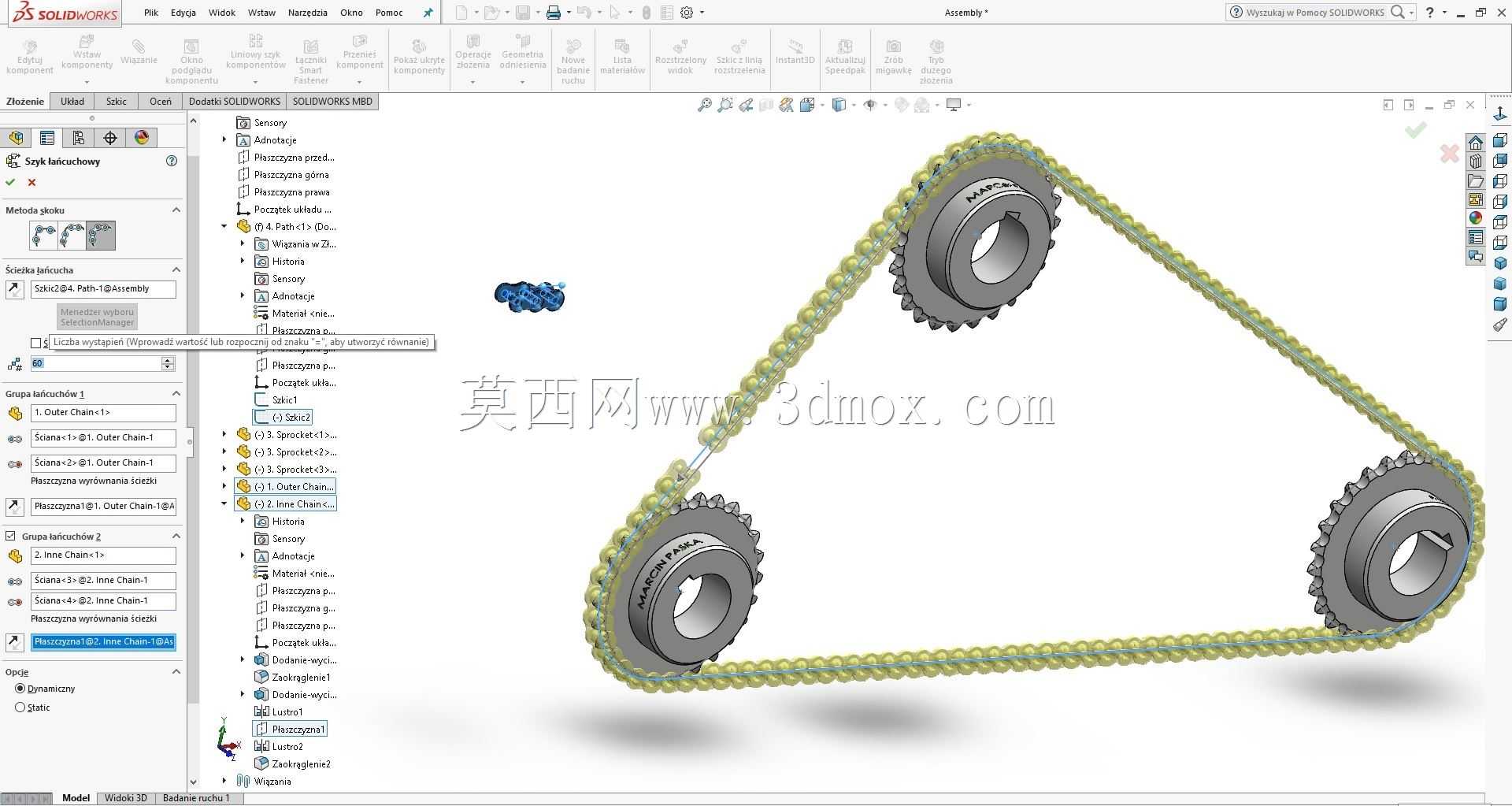

　　又能减少高速传动下的链节冲击噪音，三角布置的链条形成封闭的三角形传动回路，三个链轮分别对应三个动力输入或输出点位，可实现单动力输入同时带动两个工位同步动作的传动需求，适合工位间距固定、需要同步转速输出的工装设备。在安装边界上，这套结构的三个链轮中心距可根据实际设备的安装空间调整链节数量适配，链轮的齿顶圆直径、轮毂长度都采用通用标准件尺寸，安装时只需要保证三个链轮的端面共面度控制在允许公差范围内，避免链条运行时出现偏磨、侧掉链的问题。实际应用中，这种结构不需要额外设置张紧机构，相比带传动不会出现打滑丢转的问题，传动比保持恒定，相比齿轮传动对中心距的公差要求更低，能适应一定范围内的安装误差，在低速重载、

　　多轴同步的传动场景下有很高的实用性。设计时需要注意链条的悬垂度控制，三角布置下的链条下段自然悬垂量要控制在合理区间，避免运行过程中链条与周边设备构件发生剐蹭，同时链轮的齿面淬火硬度要满足长期啮合的耐磨要求，减少长期运行后的齿形磨损，延长整套传动结构的维护周期。
