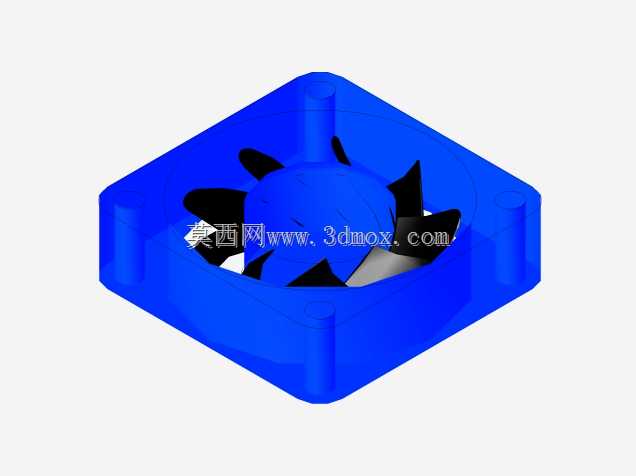

方形轴流散热风机结构设计展示

这类方形轴流散热结构，是电子设备、工控机柜、小型制冷单元里最常见的风冷执行部件，日常做设备热设计选型时，这类结构的三维数模是热仿真、结构干涉检查环节必不可少的参考载体。从结构设计逻辑来看，外框采用标准方形切角设计，四个角预留的沉头安装孔，完全匹配行业通用的安装孔距规范，安装时可以直接通过M3或者M4规格的螺丝固定在机箱面板、散热鳍片组或者通风隔板上，沉孔结构可以保证螺丝安装后端面不突出，避免和周边部件产生干涉。外框的内圈做了圆弧过渡处理，一方面可以降低气流通过时的风阻损耗，另一方面也能给叶轮转动预留足够的安全间隙，避免叶轮运转时蹭到外框内壁产生异响或者卡滞。叶轮部分采用后掠式七叶结构设计，这种叶片曲率的选型，是在风量、风压和运转噪音之间做的平衡调校，相比直叶片结构，后掠叶片在相同转速下可以获得更平顺的气流输出，同时降低叶片切割气流产生的高频噪音，适合对噪音有一定要求的民用电子、办公设备散热场景。轮毂部分做了中心凸起的整流造型，可以引导中心区域的气流向叶片外缘疏导，减少轮毂后方的气流紊流区，提升整体的送风效率。从安装边界来看，这类方形风机的厚度尺寸通常和外框边长形成固定的规格序列，建模时已经预留了接线出线的槽位空间，结构设计人员在做整机布局时，可以直接调用该数模核对安装空间，确认和周边PCB板、电容、结构筋位的安全距离，避免后期开模或者组装时出现空间冲突。在实际应用场景中，这类散热部件既可以单独作为机箱排风部件使用，也可以搭配散热鳍片、导热铜管组成强制风冷散热模组，给功率器件、CPU、电源模块等发热单元提供持续的冷空气交换，把器件工作产生的热量及时带出设备腔体，保证电子元件在允许的温度区间内稳定运行。建模过程中，叶片的曲面曲率是整个结构的设计难点，需要兼顾气动性能和注塑成型的工艺可行性，叶片的脱模斜度、壁厚均匀性都要符合注塑加工的工艺要求，避免生产时出现缩痕、填充不足的问题，外框的加强筋布局也做了对应优化，在保证结构强度的前提下尽可能减少材料用量，降低部件自重和生产成本。
