多用途便携式轴流散热风扇结构设计

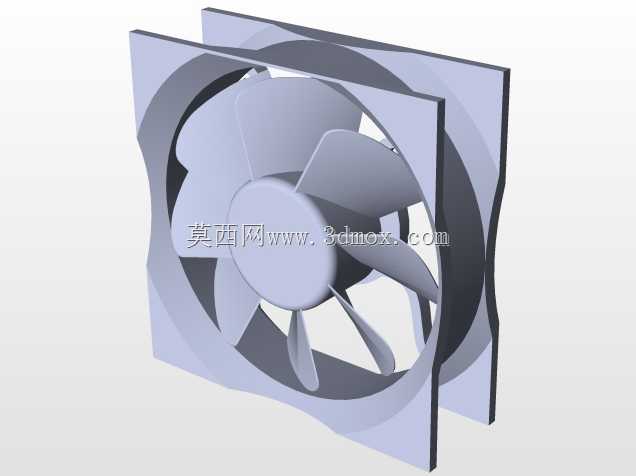

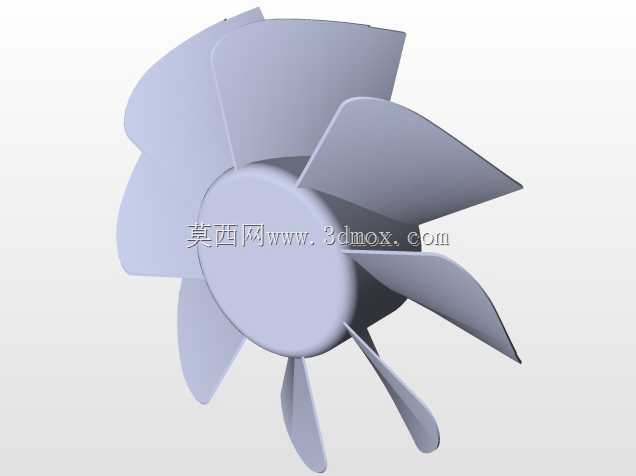

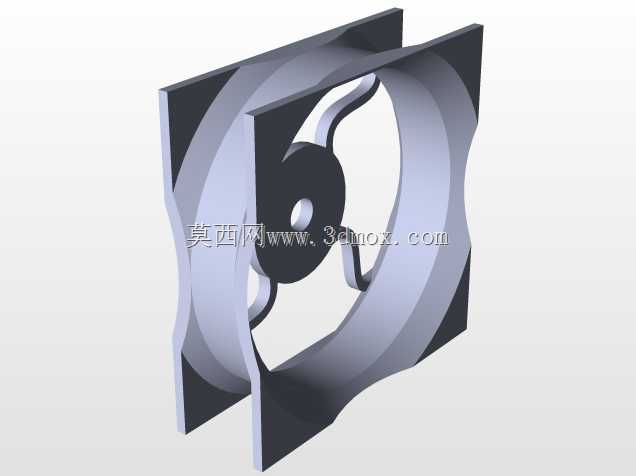

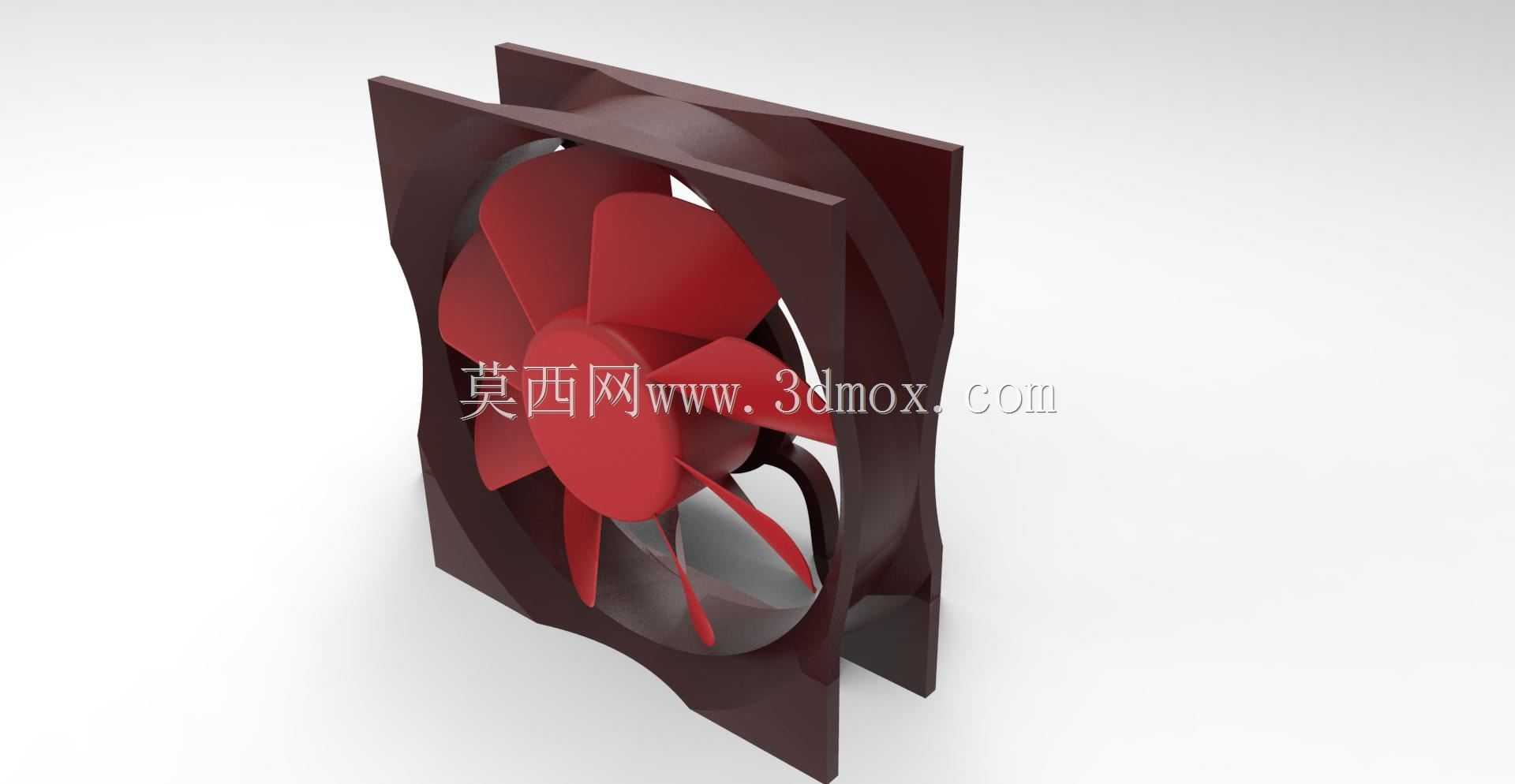

这款便携式轴流散热结构，在设计之初就瞄准了多场景零散散热需求，没有沿用常规工业风扇的厚重安装框架，整体外框做了一体化的流线型收边处理，既可以嵌入小型设备的通风槽位做内置散热，也能通过简易固定件外挂在设备外壳、临时工位旁做定点风冷。从结构细节来看，外框的方形安装边预留了通用的安装孔位，适配多数小型电子机柜、桌面实验装置、便携储能设备的安装间距，安装边界控制得十分紧凑，不会占用过多设备内部的排布空间，扇叶采用七叶大倾角曲面设计，相比常规五叶结构，在相同转速下能推动更大的空气流量，同时叶尖做了切角修型，减少运转时的叶尖涡流损耗，降低风噪与气动振动。设计过程中特意平衡了风量与静压的匹配关系，既可以在开放环境下直吹人体或小型工件做临时降温，也能在有一定通风阻力的密闭设备腔体内，维持稳定的空气循环，带走电路板、功率元件工作产生的积热。外框的中部支撑筋做了窄边优化，尽可能减少对进风气流的遮挡，扇叶与外框的间隙控制在合理范围，既避免运转时的擦碰风险，也减少间隙处的气流回流损失。不同于固定安装的工业排风扇，这款结构的整体厚度做了压缩，外框边缘做了圆角过渡，没有尖锐的棱角，在临时移动、手持调整送风方向时不会划伤操作人员，适配临时检修工位、户外小型作业设备、桌面DIY装置这类没有固定散热方案的场景。结构设计上没有采用多余的装饰性结构，所有曲面造型都服务于气流导向，外框的导流弧面能将进风侧的气流平顺引导至扇叶做功区域，出风侧的扩压边能让吹出的气流更集中，减少送风过程中的扩散损耗，在近距离送风时能覆盖更大的有效散热区域。针对不同的安装需求，外框的四个安装耳既可以穿螺丝做刚性固定，也能穿过扎带、魔术贴做快速的临时固定，不需要复杂的安装工装就能完成部署，适配多场景下的快速散热需求。扇叶的轮毂部分做了配重平衡结构的预留位，量产装配时可以通过轮毂上的配重槽调整动平衡，降低长时间运转的振动幅度，延长配套轴承的使用寿命，整体结构没有易损的卡扣类薄壁结构，抗日常磕碰的能力更强，适合在非固定的使用场景下频繁挪动部署。
