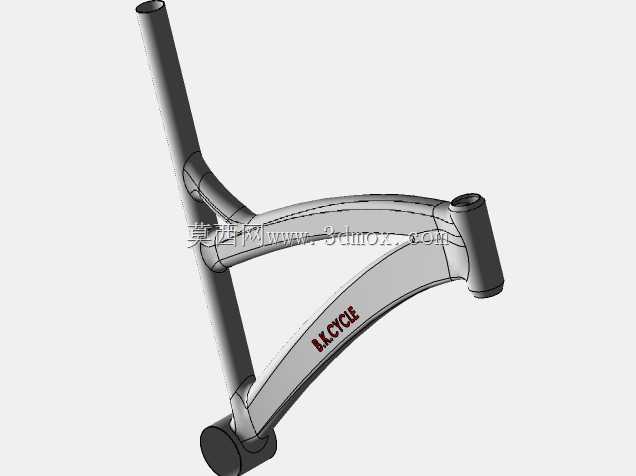

城市通勤折叠自行车一体化承载车架结构

这款车架针对城市短途通勤、共享出行场景下的折叠自行车需求设计，核心承担骑行过程中人体载荷、路面冲击载荷的传递与承载作用，是整车的核心受力基体。设计阶段优先匹配小轮径折叠车的安装边界，头管位置预留标准碗组安装位，适配常规25.4mm口径把立，可兼容市面上多数通勤车转向组件，无需额外加工即可完成装配；中轴位置采用压入式五通结构，匹配常规方孔中轴规格，可直接安装标准牙盘与曲柄组件，兼顾后期维护替换的通用性。后叉位置预留100mm开档尺寸，适配常规小轮径花鼓，同时预留V刹安装柱，可直接装配常规线拉刹车组件，无需额外焊接转接座。整体管材采用变径异型管设计，上管与下管的弯折弧度经过受力优化，在立管与头管、五通的连接位置做了圆弧过渡处理，避免应力集中导致的管材疲劳开裂，日常使用中可承受100kg以内的骑行载荷，应对城市铺装路面的颠簸冲击不会出现结构形变。设计过程中优先考虑折叠机构的安装空间，立管位置预留折叠器安装位，可实现整车对折后体积缩小60%，方便带入地铁、电梯或是放置在汽车后备箱，适配城市多模式接驳出行的需求。管材壁厚控制在1.8mm，在保证结构强度的前提下尽可能降低整体重量，比同规格圆管车架减重约15%，减少骑行过程中的无效载荷。后上叉与后下叉的连接位置做了补强处理，应对载人或是载物时的额外载荷，避免后叉开档形变导致的轮组偏摆。头管角度设置为72度，兼顾转向灵活性与骑行稳定性，低速骑行时不会出现过于灵活导致的晃动感，高速滑行时也能保持足够的直行稳定性，适配城市道路频繁启停、转向的骑行场景。五通位置下沉量设置为30mm，降低整车重心，提升骑行过程中的稳定性，即使是雨天湿滑路面也能保持足够的操控安全性。整体结构没有冗余的装饰性设计，所有管材弯折角度、连接位置都服务于受力传递与组件安装，焊接位置预留足够的焊道空间，方便量产时的自动化焊接作业，降低生产加工的难度与成本。
