四叶轴承配重指尖把玩减压结构

　　这款指尖把玩旋转结构的设计，最初是从日常办公场景的手部放松需求切入的，很多伏案处理图纸、核对结构参数的设计从业者，长时间保持握笔、操作鼠标的姿势后，手部肌肉容易出现僵硬酸胀的情况，这类小型旋转把玩件刚好能填补手部空闲时的活动需求，不需要大的活动空间，握在指间就能完成操作。结构上采用对称四叶布局，每一个叶瓣末端都嵌入了标准深沟球轴承作为配重件，这种配重设计不是随意排布的，建模阶段需要反复调整每个轴承的安装位同轴度，确保整体质心完全落在中心旋转轴线上，避免旋转过程中出现偏摆、抖动的问题，影响旋转时长和握持手感。主体承载结构采用曲面过渡的叶瓣造型，边缘全部做了R2以上的圆角处理，没有尖锐棱角，握持时贴合指腹的曲面弧度，

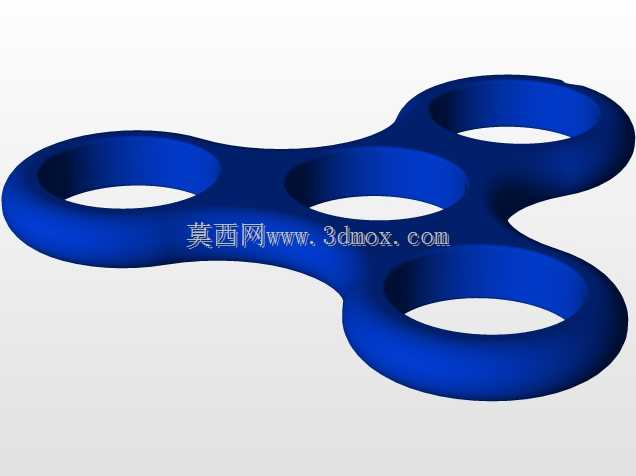

　　长时间接触也不会出现硌手的问题。中心旋转位置预留了标准指尖轴承的安装槽，槽位公差按照过渡配合设定，既可以保证轴承压装后不会出现松脱晃动，也方便后续更换不同阻尼等级的轴承来调整旋转手感。每个叶瓣末端的轴承安装位做了沉台设计，轴承压入后端面与主体表面齐平，既不会突出表面剐蹭衣物，也能让整体外观更整洁统一。从安装边界来看，整体最大回转直径控制在75mm以内，厚度控制在12mm，单手握持时两个手指捏住中心轴位置，叶瓣旋转时不会碰到手掌其他部位，日常放在工装口袋、笔袋里也不会占用过多空间。这类结构除了作为日常手部放松的把玩件之外，也可以作为机械结构入门教学的演示载体，直观展示旋转件动平衡调整、轴承配合公差、质心配平等基础机械设计知识点，

　　建模过程中需要重点关注每个配重轴承安装位的位置度公差，四个安装孔的中心到旋转中心的距离偏差需要控制在0.02mm以内，否则高速旋转时会产生明显的离心振动，不仅会缩短旋转时长，还会带来不必要的噪音。主体结构的壁厚设计保持均匀，整体壁厚控制在3mm，既保证了足够的结构强度，压装轴承时不会出现壳体开裂的问题，也不会因为壁厚过大导致整体重量超标，长时间握持产生疲累感。曲面造型阶段采用G2连续的曲面过渡，叶瓣从中心到末端的厚度渐变自然，握持时的受力分布均匀，旋转过程中的风阻也被控制在较低水平，配合高精度轴承可以实现较长时间的无外力持续旋转。
