多向曲面表面积计算演示结构件

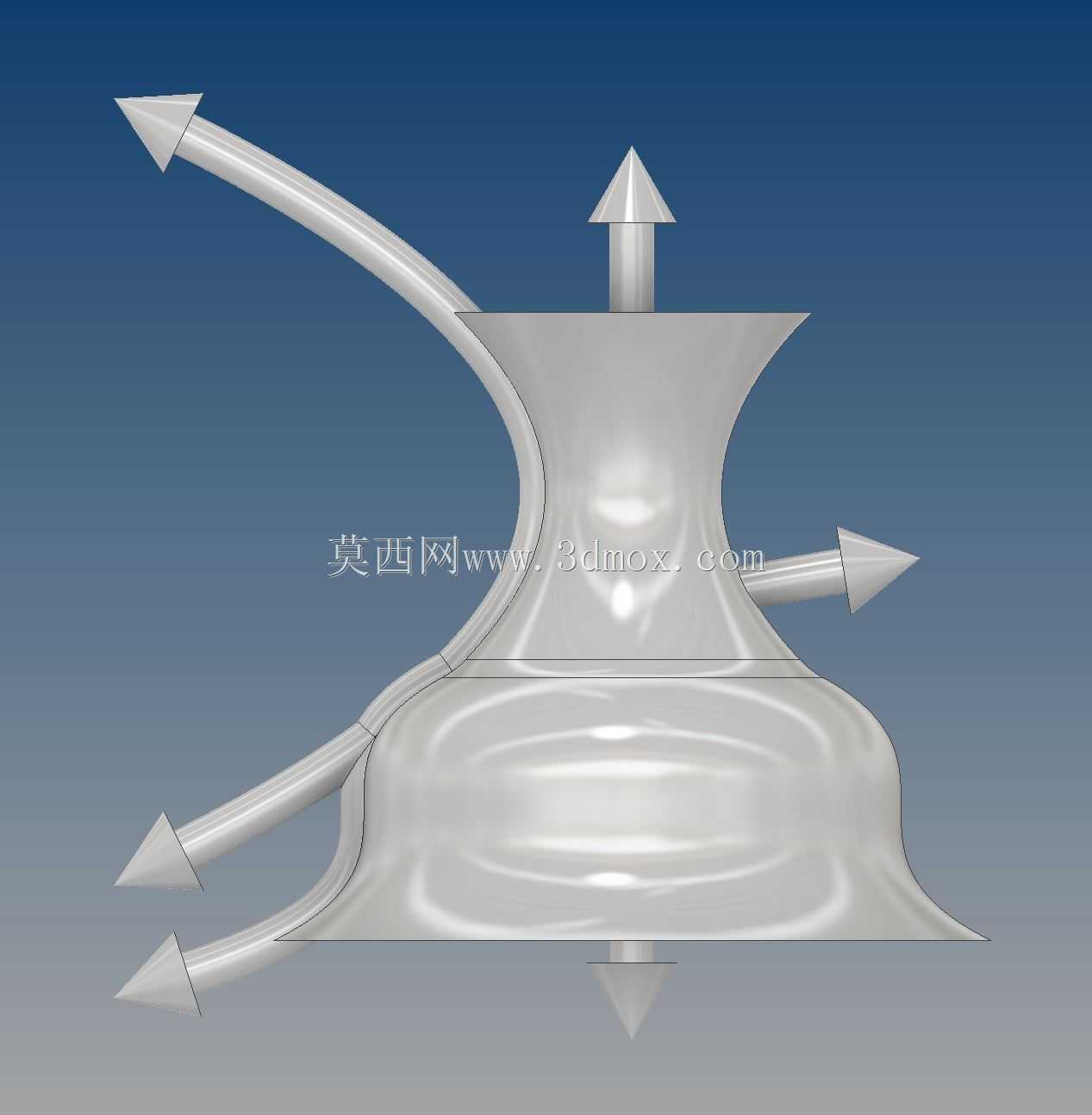

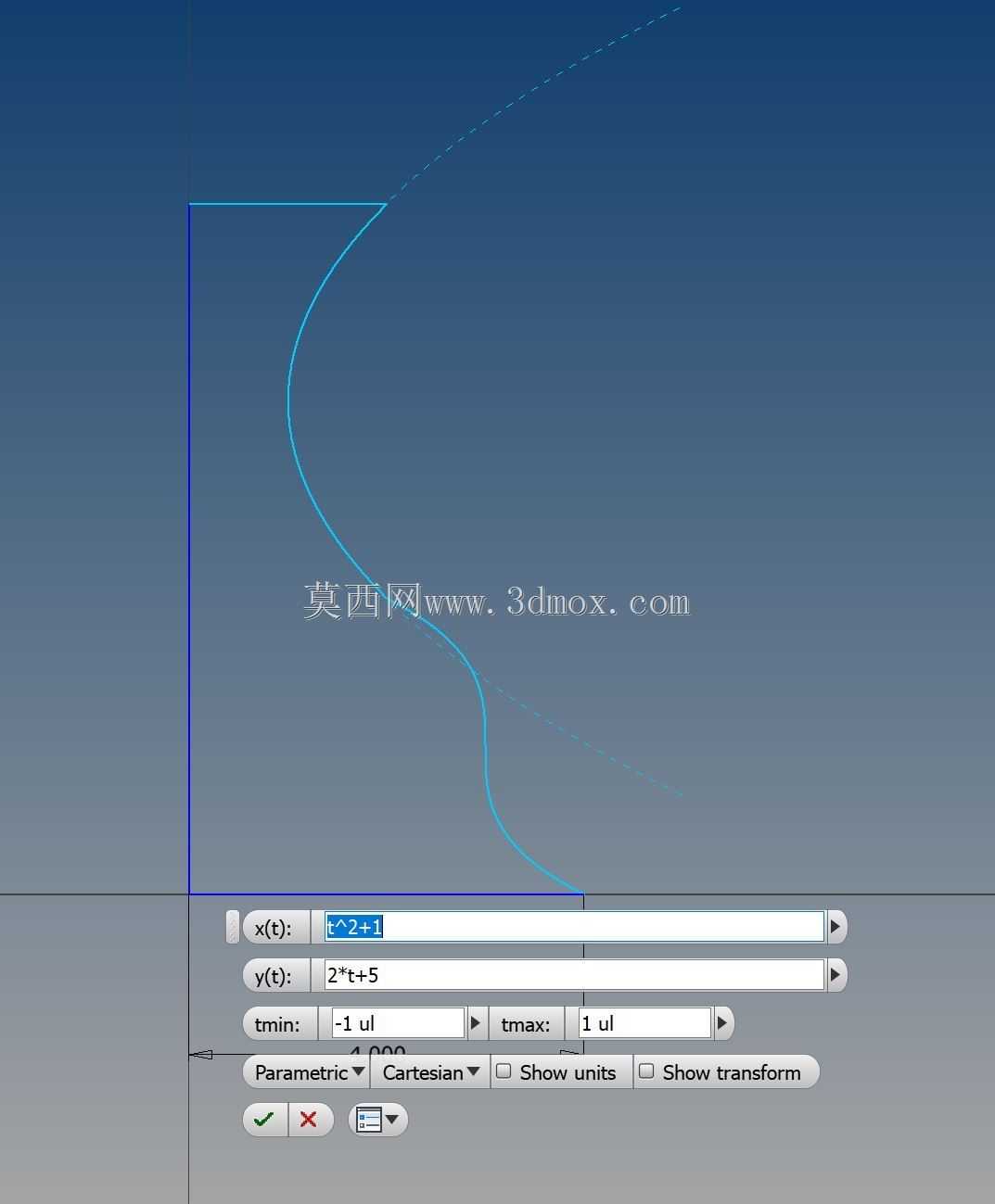

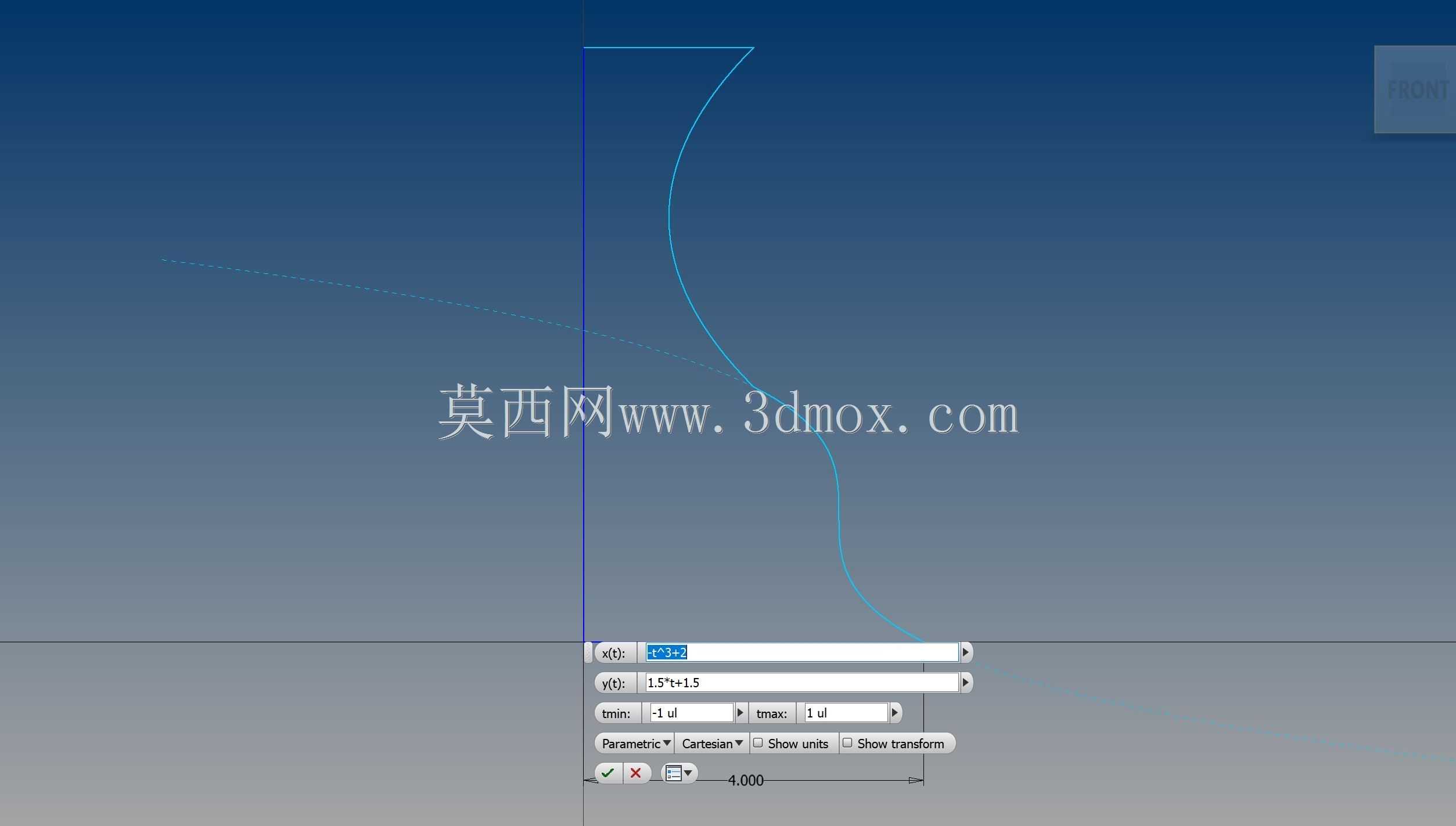

在机械设计的几何校验、工程力学的曲面载荷核算以及教学演示场景中，曲面表面积的精准计算一直是容易出现误差的环节，这类演示结构件正是为了具象化不同曲率曲面的面积测算逻辑而设计。从结构形态来看，主体采用收腰扩底的回转曲面构型，底部做外展式平边结构，能够稳定放置在平面台面上，无需额外夹持固定就可以满足静态展示、近距离观测的需求，整体外轮廓最大直径控制在180mm范围内，总高度约220mm，放置在常规教学讲台、设计工位桌面时不会占用过多操作空间，周边预留的观测距离足够设计人员从各个角度查看曲面的曲率变化。六个不同朝向的箭头结构分别对应不同方向的曲面延展方向，其中垂直向上、垂直向下的箭头对应回转体的轴向曲面边界，四个斜向、水平朝向的箭头对应曲面的径向延展与曲率转折位置，每个箭头都做了等截面拉伸处理，箭头尖端做了0.5mm的圆角过渡，避免尖锐边角在演示过程中造成磕碰，同时箭头与主体曲面的衔接位置做了G2连续顺滑过渡，不会因为附加结构破坏原有曲面的连续性，保证表面积测算时的几何特征完整性。设计这类结构时，首先要确定主体曲面的母线方程，也就是x的二次方与三次方组合的曲线段，通过绕中心轴回转生成基础曲面后，再逐一添加方向指示箭头，每个箭头的安装位置都对应曲面的曲率突变点或者面积积分的分段边界，方便观测者对应公式中的积分区间理解测算逻辑。在实际应用中，这类结构既可以作为机械设计课程中曲面面积计算的具象教具，帮助初学者理解回转曲面、组合曲面的面积拆分测算方法，也可以作为三维建模软件中曲面测量功能的校验模型，用来验证软件表面积计算模块在处理不同曲率连续曲面时的精度偏差，在结构设计的曲面类零件前期方案验证阶段，也可以参考这类构型的曲面拆分思路，把复杂的异形曲面拆解为多个可计算的规则曲面段，降低工程计算的误差率。整个结构没有额外的安装孔、连接位，所有曲面都做了等壁厚处理，壁厚统一为2mm，如果需要做成实体演示件，采用3D打印工艺时不需要额外添加支撑结构，底部的平边可以直接作为打印基面，成型后不需要做过多的后处理就可以直接用于展示。
