三支撑带镂空槽中心通孔连接基座结构

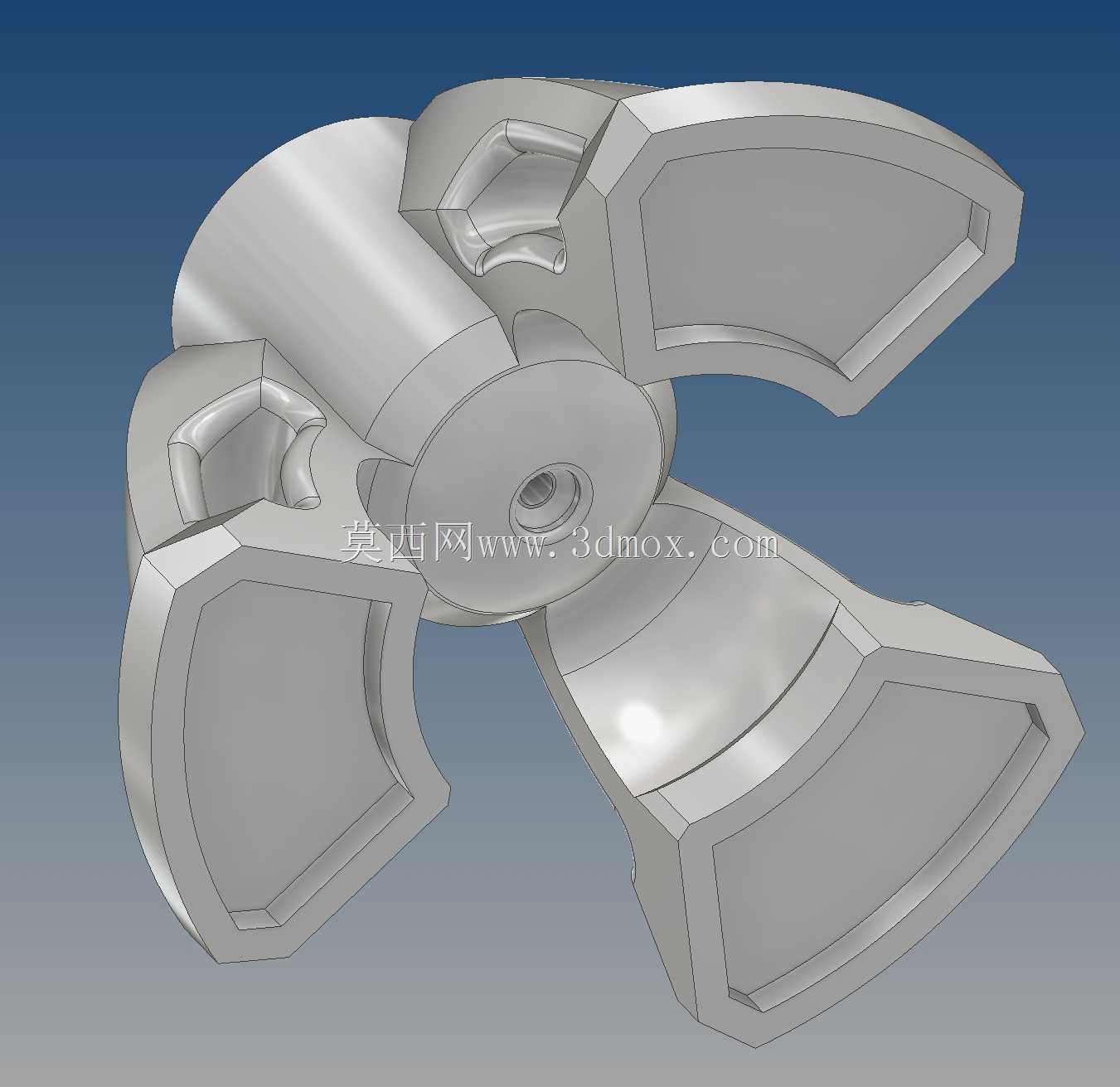

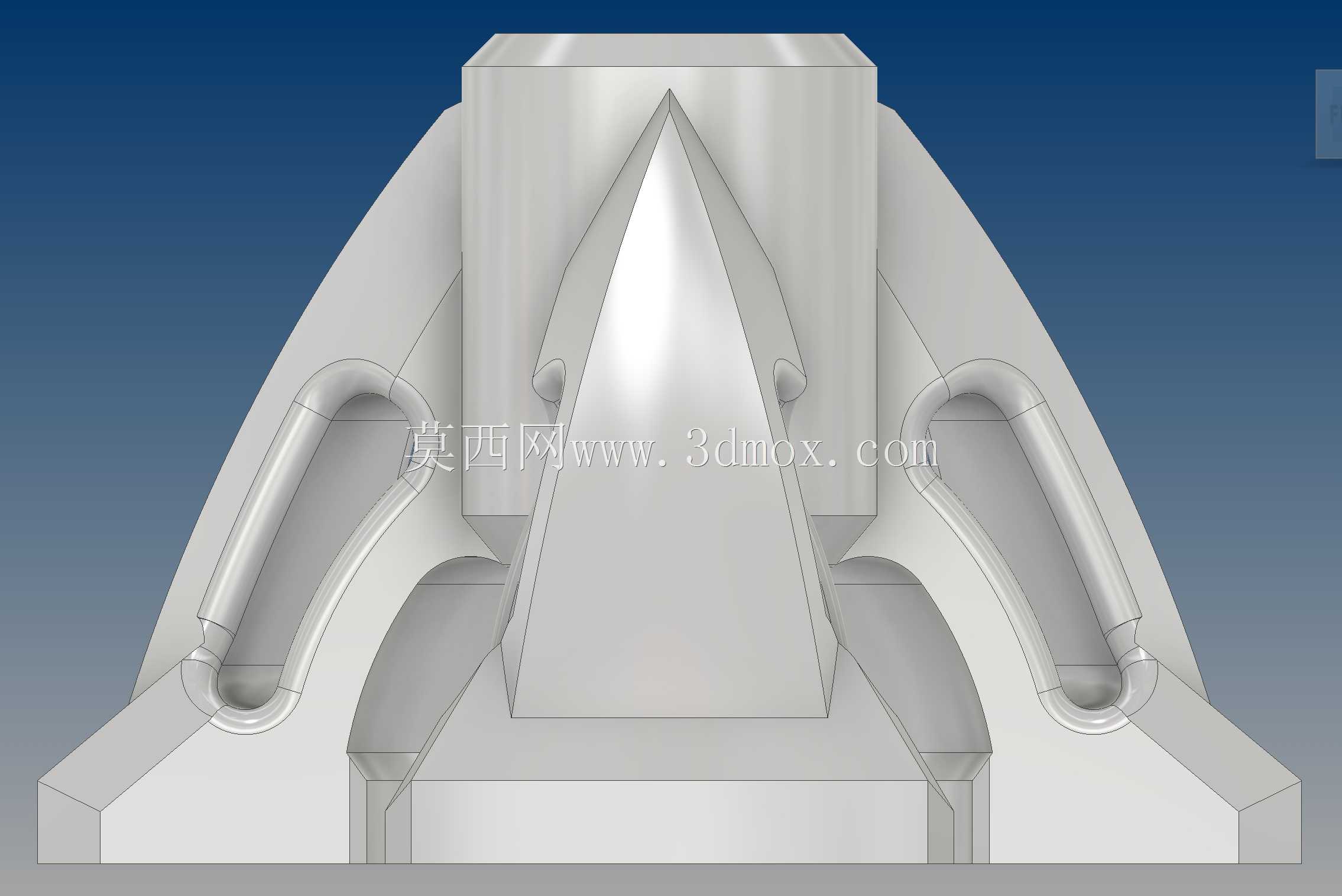

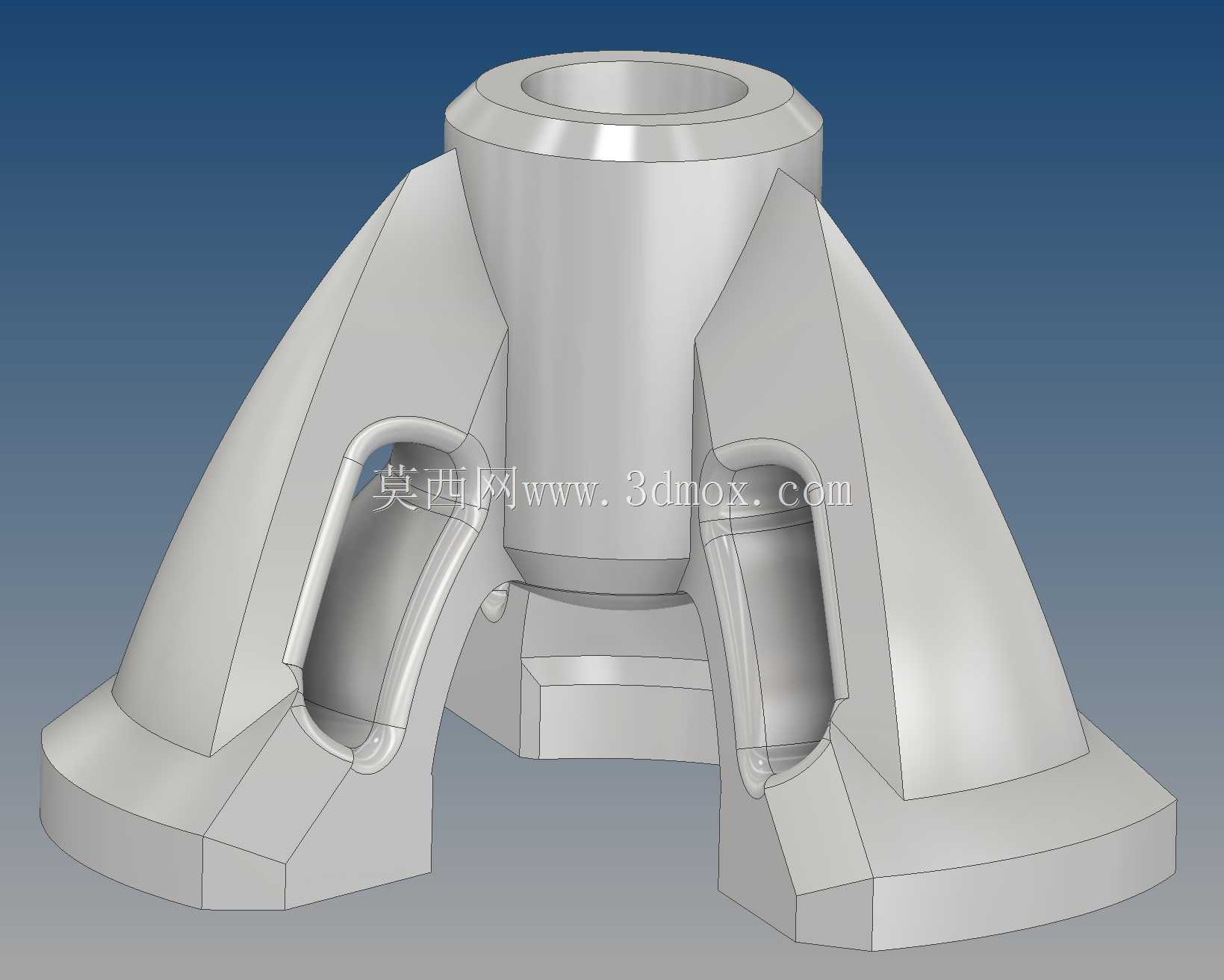

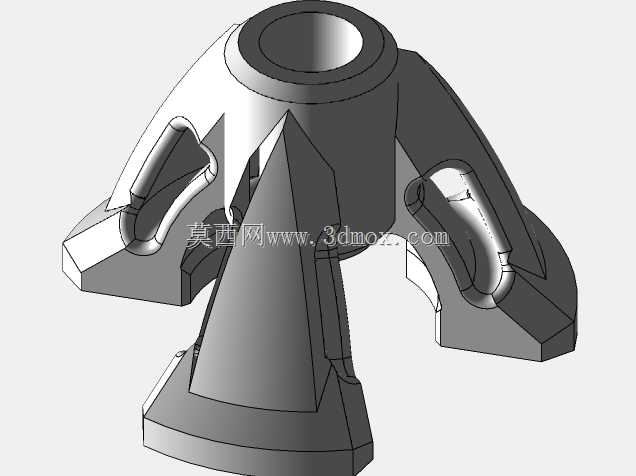

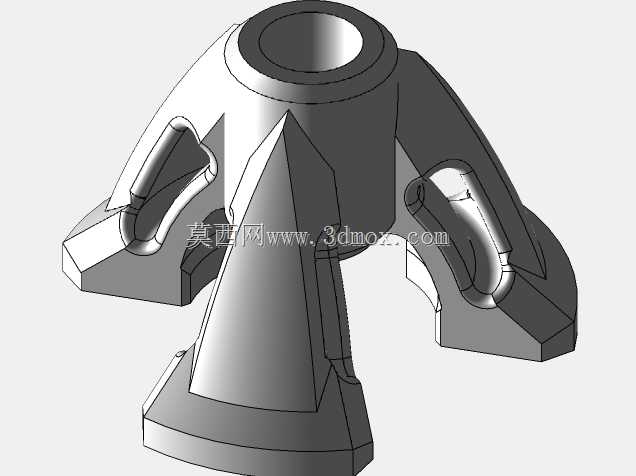

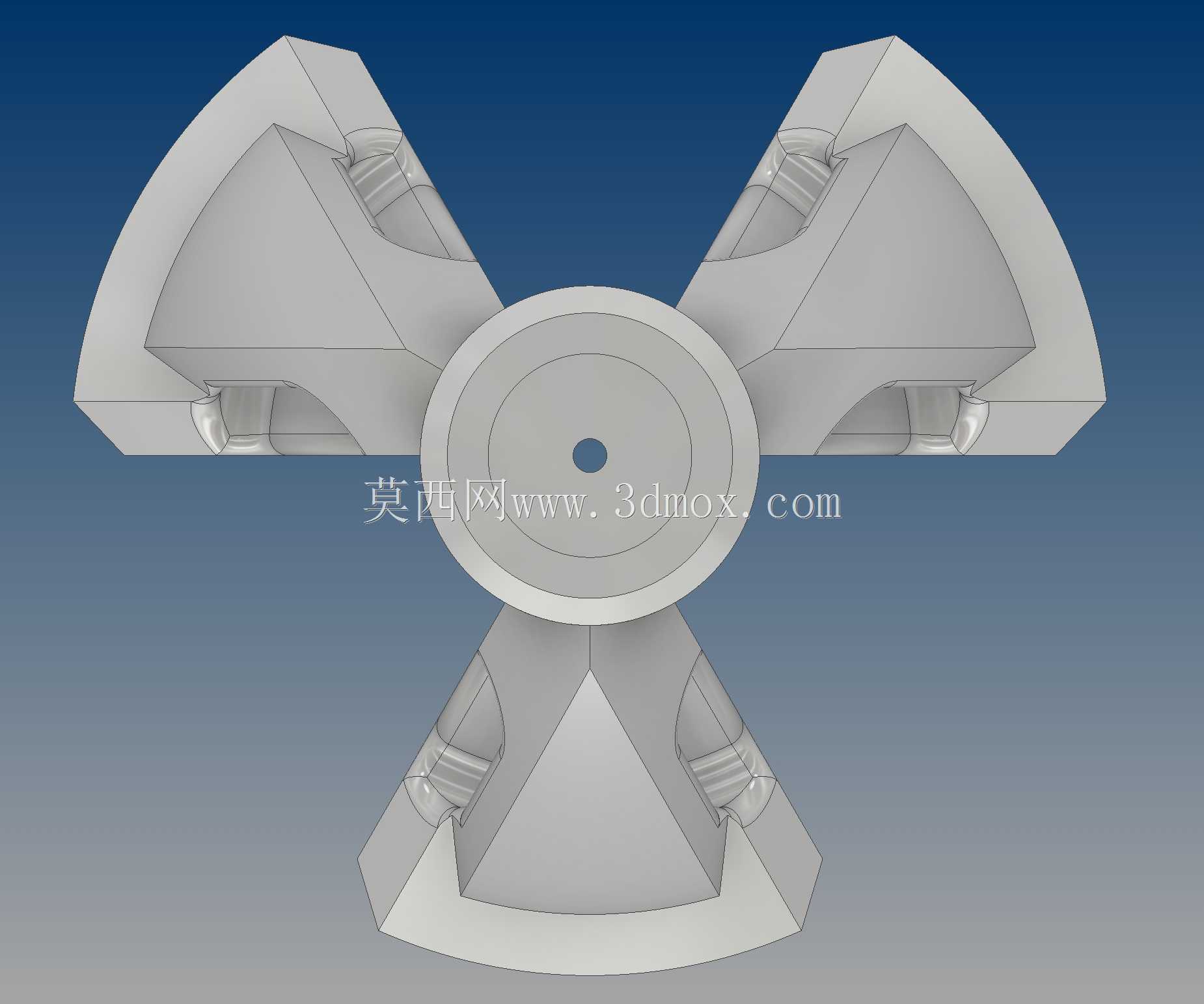

该结构件采用三支撑脚对称布局设计，核心定位为需要稳定支撑同时预留中心走线、装配通道的场景，适配带底部照明功能的手持辅助装置配套使用。从结构受力角度出发，三个支撑脚沿中心筒体周向120°均匀分布，每个支撑脚从底部环形支撑面平滑过渡至中心筒体上部，形成连续的传力路径，可将上部承载的载荷均匀分散至底部环形接触面，避免局部应力集中导致的结构变形。支撑脚侧面开设的内凹镂空槽并非单纯的造型设计，一方面可在不削弱整体结构刚度的前提下降低零件自重，减少材料消耗，另一方面可作为手持操作时的手指卡位结构，提升握持操作的稳定性，同时镂空区域可预留照明光线的透射通道，配合底部光源实现周边区域的补光，适配无照明环境下的操作需求。中心部位的通孔为等径圆柱结构，上下贯通，既可以作为杆件、轴类零件的装配定位通道，也可以作为线缆、管路的穿设空间，满足不同场景下的装配需求。底部环形支撑面为整圈平面结构，可与平整安装面形成稳定贴合，无需额外的调平结构即可保证放置状态的水平度，支撑脚与底部环形面的过渡位置采用大圆角处理，既避免了锐边带来的操作安全隐患，也可减少注塑、3D打印等成型工艺下的应力开裂风险。从安装边界来看，该结构件的最大外缘由三个支撑脚的外弧面构成，整体占用空间为中心对称的类圆形区域，中心通孔的内径尺寸可根据实际穿装的杆件或线缆直径调整，支撑脚的倾斜角度经过反复校核，在保证支撑稳定性的前提下尽可能缩小整体径向尺寸，适配狭小空间内的安装使用需求。结构表面的曲面过渡均采用G1连续设计，无突兀的棱角转折，既提升了外观的流畅度，也可减少成型过程中的流道阻力，降低成型缺陷出现的概率。在实际应用中，该结构可作为小型手持照明装置的主体支撑框架，也可作为桌面小型设备的三脚支撑座，还可通过中心通孔穿装连接杆件，作为多杆连接的节点结构使用，适配多场景下的支撑、连接需求。
