DT瑞士350山地车前花鼓32孔结构设计

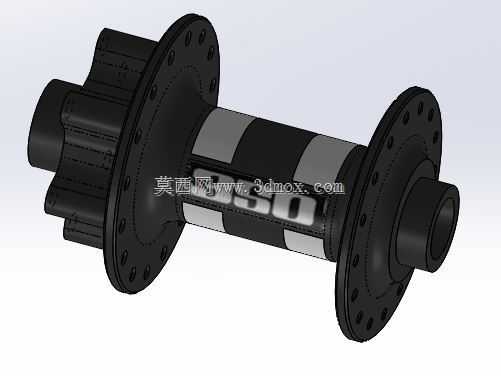

　　这款前花鼓是山地车轮组的核心承载部件，主要应用于越野、林道等骑行场景的前轮组装配，承担前轮旋转支撑、辐条固定以及碟刹安装基座的功能，直接影响轮组的转动顺滑度、侧向刚性与骑行过程中的动力传递效率。设计过程以实物逆向测绘为基础，全程依托卡尺完成各部位尺寸的精准测量，还原了原厂花鼓的壳体结构、法兰盘孔位分布以及轴档配合尺寸，同时完整复刻了产品表面的徽标贴花细节，保证外观与实物的一致性。从结构特性来看，这款花鼓采用32孔辐条布设方案，两侧法兰盘的孔位采用等角度均分排布，适配常规交叉编法的辐条安装，能够兼顾轮组的侧向支撑刚性与垂直方向的缓冲能力，适配15毫米规格的桶轴安装标准，可直接匹配对应规格的山地车前叉，安装时无需额外加装转换衬套，

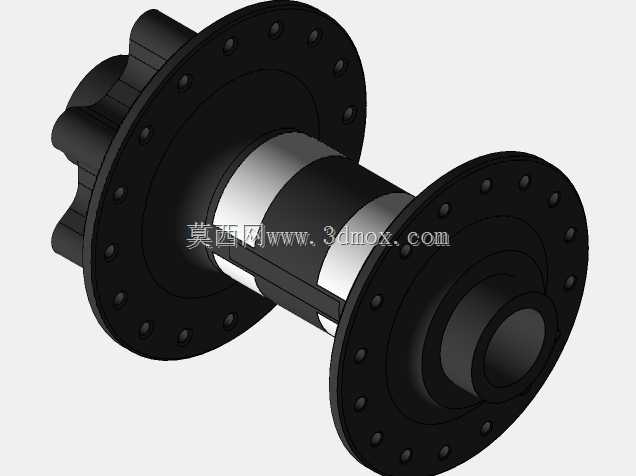

　　碟刹安装座采用6螺栓固定结构，兼容主流规格的六钉碟刹盘片，安装孔位的位置度公差控制在合理范围内，可避免碟片安装后出现偏摆蹭碟的问题。花鼓主体采用阶梯轴式的壳体结构，中部为轴身容纳轴承的腔体，两侧延伸出的轴颈用于与前叉叉脚配合定位，法兰盘与轴身采用一体化的结构设计，能够减少装配环节带来的累积误差，同时提升整体的结构强度，应对越野骑行过程中产生的冲击载荷。设计过程中重点考量了安装边界的适配性，法兰盘的外径、两法兰之间的开档尺寸完全对应原厂规格，辐条孔的倒角处理也做了还原，可避免辐条安装后出现应力集中导致的断裂问题，轴身表面的防滑纹理结构也完整复刻，能够提升轮组组装时的操作便利性，防止编圈过程中出现打滑移位。对于结构设计从业者而言，

　　这款模型可作为山地车轮组配件设计的参考样本，帮助理解花鼓的载荷传递路径、孔位排布逻辑以及与前叉、碟刹、辐条的配合关系，也可用于轮组组装模拟、配件适配校验等场景，在三维环境下提前验证各部件的装配干涉情况，减少实物打样的调整成本。
