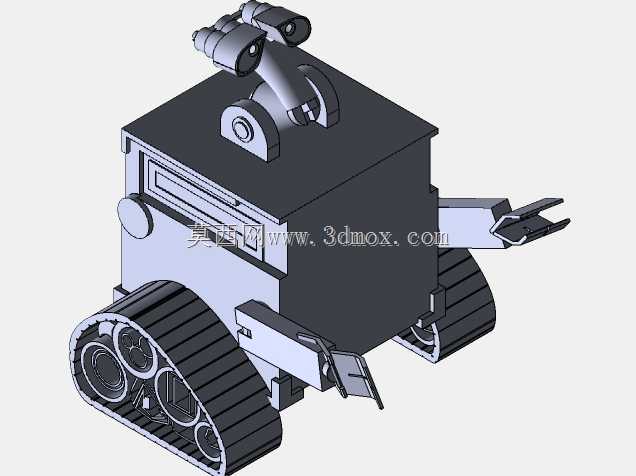

履带式影视形象机器人瓦力结构设计

这款履带式仿生机器人的结构设计，脱胎于经典影视IP中的经典形象，在还原角色辨识度的基础上，做了全可动的结构适配，可用于文创展陈互动装置、青少年科创教学教具、IP周边手办结构开发等多个场景。行走部分采用双侧独立履带模组设计，履带轮系包含驱动轮、承重轮、导向轮三个部分，履带节采用模块化拼接结构，单节履带的铰接间隙控制在0.2mm以内，既保证行走过程中的履带张紧度适配，也能在不平整的展示台面上完成平稳移动，不会出现履带脱轨、卡滞的问题。机身主体采用箱式框架结构，外壳做了分件设计，上半部分的头部观测模组采用双轴铰接结构，可实现水平方向180度旋转、俯仰方向45度调整，头部搭载的双观测镜做了独立的转动副预留，可单独调整角度，还原角色的灵动神态。两侧的机械作业臂采用多段铰接设计，肩部铰接点可实现前后90度摆动，肘部铰接点可实现120度弯折，末端的夹持手爪做了开合结构预留，可夹持重量在500g以内的小型展示道具，适配展陈过程中的互动需求。设计过程中优先考虑了装配的合理性，所有结构件的壁厚控制在1.5-2mm之间，既满足3D打印或者注塑开模的工艺要求，也控制了整体的机身重量，整机的安装边界控制在长宽高200mm*150mm*220mm以内，不需要额外预留过大的安装空间，可直接放置在常规展柜、教学操作台面上使用。机身内部预留了20mm*30mm的空腔，可容纳小型驱动电路板、电池模组，不需要额外破坏外观结构就能完成电控元件的加装，适配后续的电动化改装需求。履带部分的接地比压经过测算，控制在0.02MPa以内，在木质桌面、亚克力展台、普通地毯等常见展示接触面都不会出现压痕或者打滑问题。所有铰接位置都做了限位结构设计，避免转动过程中出现结构干涉，比如头部俯仰到最大角度时，不会和机身顶部的安装座发生碰撞，手臂摆动到极限位置时，不会刮蹭到履带的上沿结构。外观分件的接缝都做了错位隐藏设计，装配完成后外表面没有明显的拼接缝隙，能最大程度还原影视形象的整体质感，不需要额外做大量的补缝打磨工作，降低后期的表面处理成本。
