变径双锥螺旋弹簧结构设计

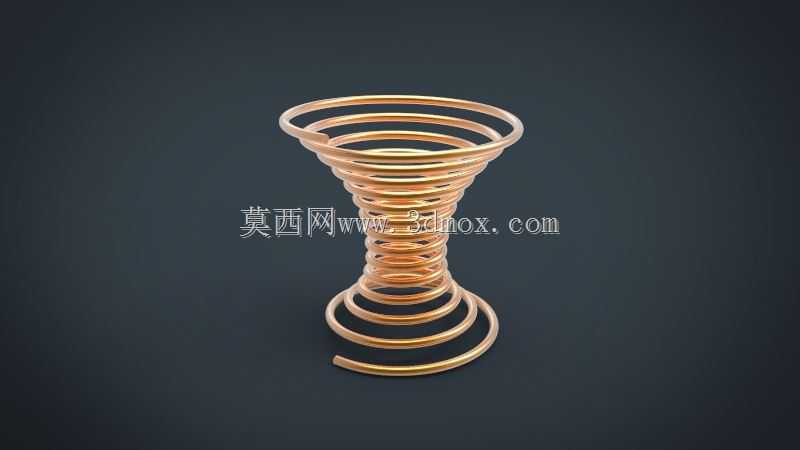

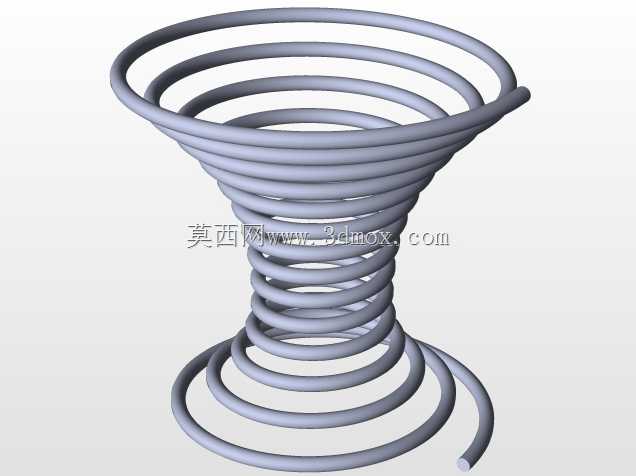

这款变径双锥螺旋弹性件，在常规圆柱螺旋弹簧的结构基础上做了双向收腰的形态调整，两端为大直径螺旋圈，中段逐步收窄至最小直径，整体呈现对称的沙漏轮廓，和普通等径弹簧的力学特性存在明显差异。从实际应用场景来看，这类结构常出现在对压缩行程两端刚度有差异化要求的工位，比如小型精密仪器的隔振支座、轻载离合机构的复位组件、异形装饰灯具的弹性支撑结构，部分需要非线性刚度缓冲的消费电子开合结构中，也会用到这类变径螺旋件。设计这类螺旋结构时，首先要明确两端安装面的边界尺寸，两端大径圈的外径要和安装沉孔的内径做间隙配合，单边预留0.2-0.5mm的装配余量，避免安装时卡滞；中段收窄的最小直径要根据工作载荷下的压缩量核算，保证极限压缩时中段密圈不会出现叠压干涉，同时两端的大圈在完全压缩时要能平稳贴合安装面，不会出现偏载侧弯。和普通圆柱弹簧不同，这款双锥结构的刚度是随压缩行程变化的，压缩初始阶段只有两端大直径圈参与变形，刚度较低，能吸收小振幅的高频振动；当压缩行程推进到中段小直径圈开始受力时，整体刚度会逐步提升，能承受更大的冲击载荷，这种非线性的刚度曲线刚好适配需要先软后硬缓冲的工况。建模过程中要注意螺旋线的轨迹过渡，两端大径到中段落小径的螺距要做平滑渐变，不能出现曲率突变，否则实际绕制加工时会在曲率突变点产生应力集中，大幅降低零件的疲劳寿命；簧丝的直径选择要结合工作载荷的循环次数确定，常规轻载工况下选用65Mn弹簧钢冷拔丝即可，有防腐要求的场景可以替换为304不锈钢丝，绕制完成后要做低温回火处理消除内应力。安装时要注意两端的支撑圈要磨平，保证支撑面和螺旋轴线的垂直度在0.1mm以内，避免受压时出现侧向滑移，这类变径弹簧的自由高度要根据安装空间的预压量确定，预压量通常设置为自由高度的10%-15%，保证初始状态下不会出现松脱晃动。
