电影大英雄6微型仿生机器人结构设计

这款多段铰接式微型仿生结构，最初的设计原型来自影视IP中的微型侦察机器人设定，在实际工程落地层面，这类结构可拓展应用于狭小空间探测、管道内壁巡检、精密设备内部故障排查等场景，相比传统轮式或履带式微型探测装置，多段铰接的机身结构能更好适配狭窄弯折的通行路径，通过关节处的球铰连接实现多自由度姿态调整，可顺利通过曲率半径极小的弯道，甚至能在垂直排布的管线缝隙中完成蠕动行进。

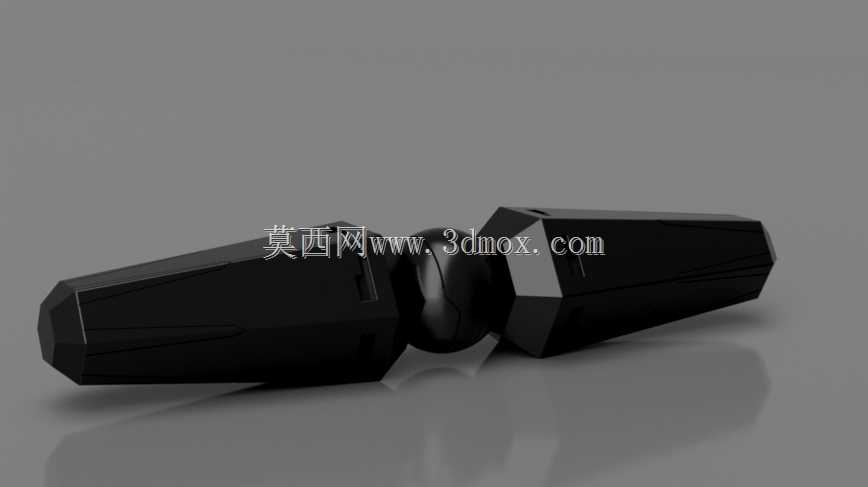

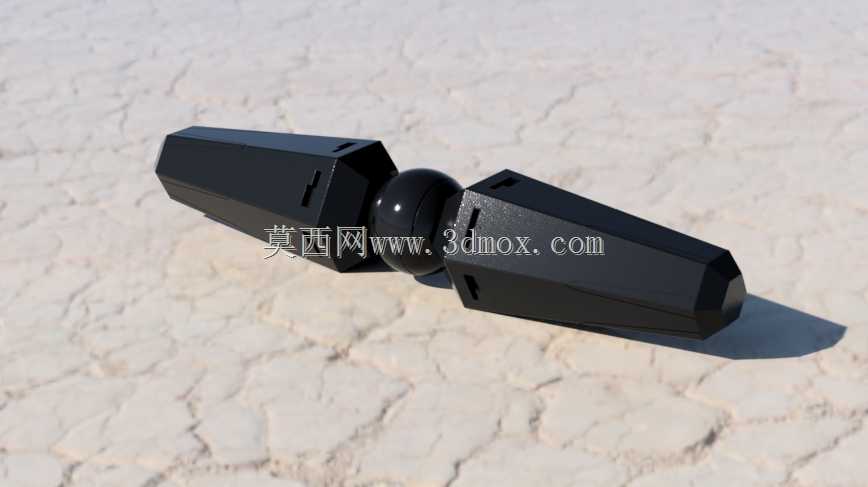

从结构设计逻辑来看，整个机身分为三段式刚性舱段，中间采用高自由度球铰作为连接关节，每段舱体都做了棱线切边的多边形截面设计，而非传统的圆柱或圆弧外形，这种设计一方面能在同等内部容积下提升舱体外壳的结构刚性，减少薄壁结构受挤压产生的形变量，另一方面切边形成的平面可作为传感器、微型驱动模块的安装基准面，无需额外设计安装凸台就能实现元器件的定位固定，有效压缩整体外形尺寸。球铰关节的配合间隙经过反复校核，既保证转动过程中无卡滞，能实现俯仰、偏航、滚转三个维度的角度调整，又控制了间隙量避免舱段对接处出现过大的错位，保证内部走线的空间连续性，不会因关节大角度转动挤压到内部的信号线缆或供电线路。

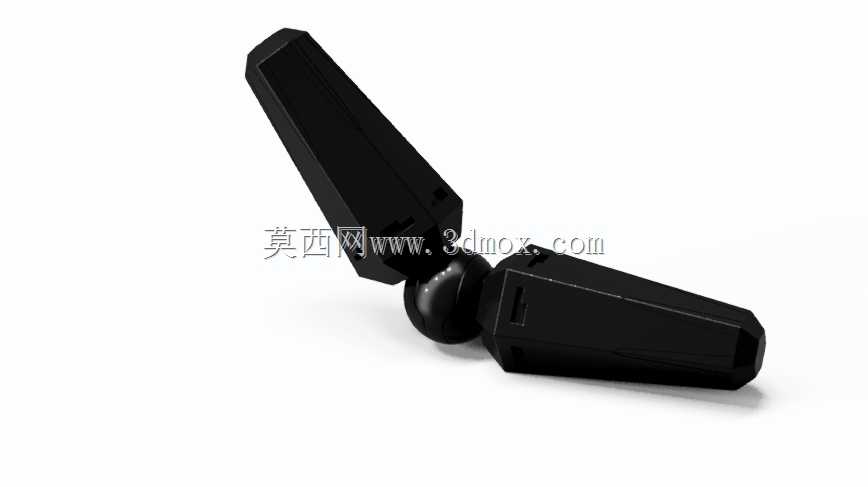

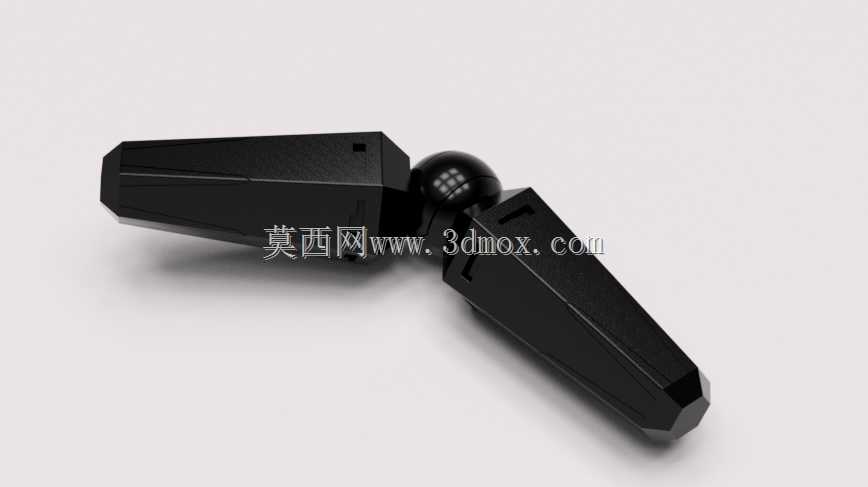

在外形尺寸与安装边界层面，单段舱体的长度控制在适配微型探测场景的范围内，整体收拢状态下的最大外径可满足直径10毫米级通道的通行需求，球铰关节的转动角度范围设置为正负35度，配合三段式的结构排布，整体可实现S形弯曲的行进姿态，能绕过通道内的凸起障碍物。每段舱体的内部预留了标准化的安装腔，可根据实际使用场景搭载不同的功能模块，比如前端舱体可搭载微型摄像头、温湿度传感器，中段可集成供电模块与信号传输单元，尾段可设置微型驱动轮或蠕动推进结构，不同舱段之间采用快拆式的对接结构，方便根据任务需求快速更换功能模块，无需重新设计整体机身结构。

这类铰接式微型结构的设计难点在于平衡结构刚性与关节灵活性，在建模过程中需要反复验证关节处的应力分布，避免在频繁弯折过程中出现铰接部位的磨损或断裂，同时舱体外壳的壁厚经过优化，在保证抗冲击性能的前提下尽可能减轻整体重量，降低驱动模块的负载压力，让微型动力单元就能带动整个结构完成行进与姿态调整动作。
