Nema34法兰带编码器步进电机结构

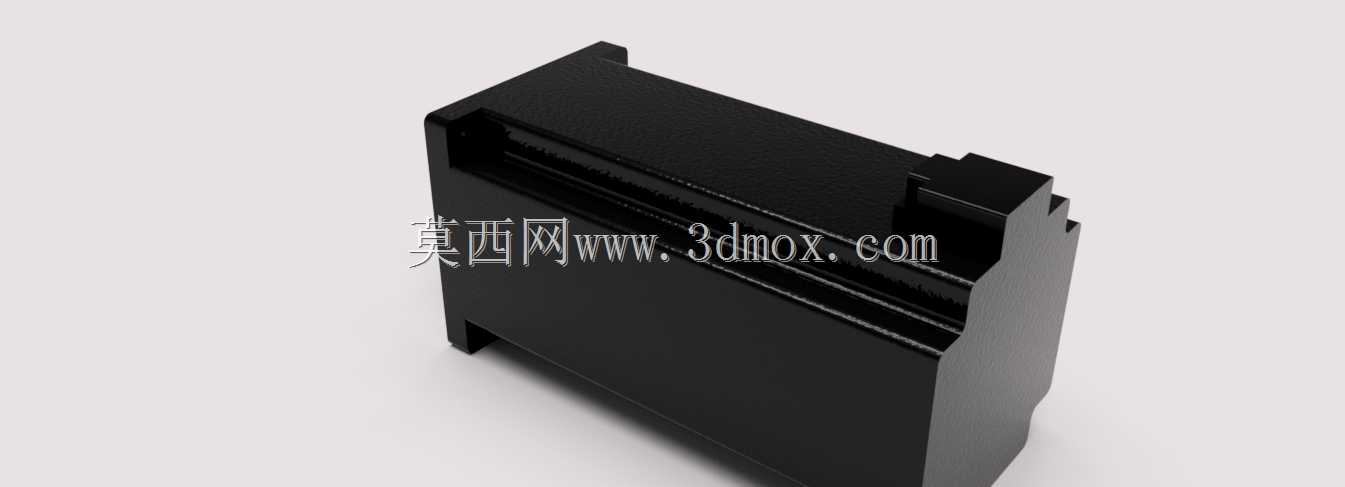

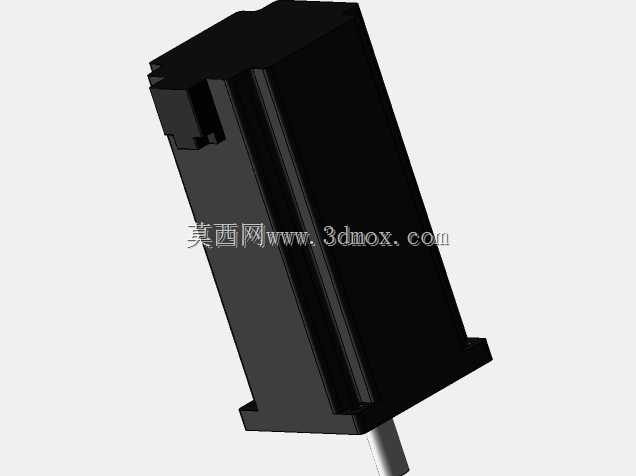

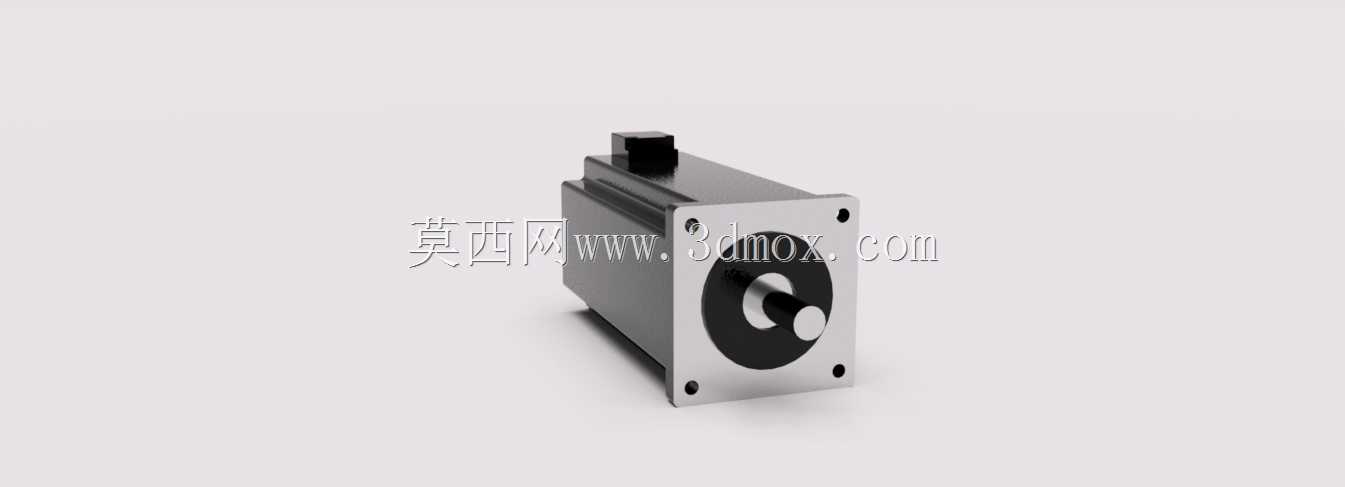

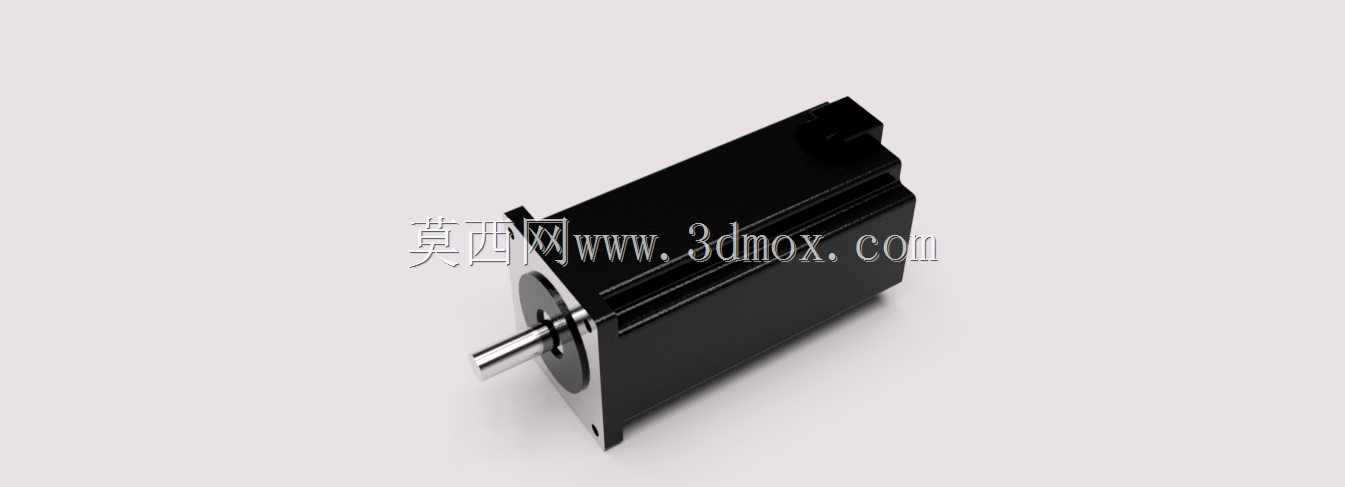

在自动化产线的定位工位、数控雕刻机的进给轴、包装设备的间歇送料机构里，这类带编码器的Nema34法兰步进电机是兼顾成本与定位精度的常用执行元件。不同于开环步进电机容易在负载突变时出现丢步的问题，尾部集成的编码器可以实时反馈转子的实际位置，给驱动器提供闭环修正的信号依据，哪怕是在频繁启停、加减速曲线陡峭的工况下，也能把位置误差控制在极小范围内，避免因为丢步导致的加工废品或者送料错位问题。从结构设计来看，这款电机采用标准Nema34安装法兰，也就是行业内通用的86mm见方安装尺寸，法兰端的安装孔位、输出轴的轴径与键槽尺寸都遵循通用工业标准，设备设计人员在做选型替换的时候，不需要重新修改安装板的开孔尺寸、联轴器的匹配规格，能大幅缩短非标设备的设计迭代周期。电机本体采用方形拉伸铝壳结构，表面带有轴向的散热筋，在持续运行产生铜损铁损的时候，能通过更大的壳体表面积把热量散到周围空气中，避免绕组温度过高导致的绝缘老化、扭矩衰减问题。输出端采用双轴承支撑结构，能承受一定的径向负载，比如同步带传动、齿轮直连的场景下，不会因为侧向力导致输出轴偏磨、轴承过早失效。尾部的编码器模块和电机本体做了一体化集成设计，编码器的防护外壳和电机后端盖紧密配合，能阻挡车间里的切削粉尘、切削液雾气进入编码器码盘区域，避免因为码盘污损导致的反馈信号丢脉冲问题。在做三维结构布局的时候，需要注意电机本体的长度方向安装边界，要预留出尾部编码器的接线空间，以及动力线、编码器信号线的折弯半径，避免线缆过度弯折导致的内部线芯断裂；同时安装面的平面度要控制在合理公差范围内，锁紧安装螺丝的时候要采用对角分次锁紧的方式，避免法兰面受力不均导致电机壳体变形，出现定子转子摩擦扫膛的问题。这类电机的扭矩覆盖范围适配中负载的直线运动、旋转分度场景，相比同规格的伺服电机成本更低，调试参数更少，对于不需要超高动态响应的工位来说，是性价比极高的驱动方案，在做设备三维建模的时候，准确还原电机的外形轮廓、安装孔位、出线方向，能提前排查装配干涉问题，避免实际加工装配的时候出现结构冲突。
