M4x20压接式安装螺纹杆结构设计

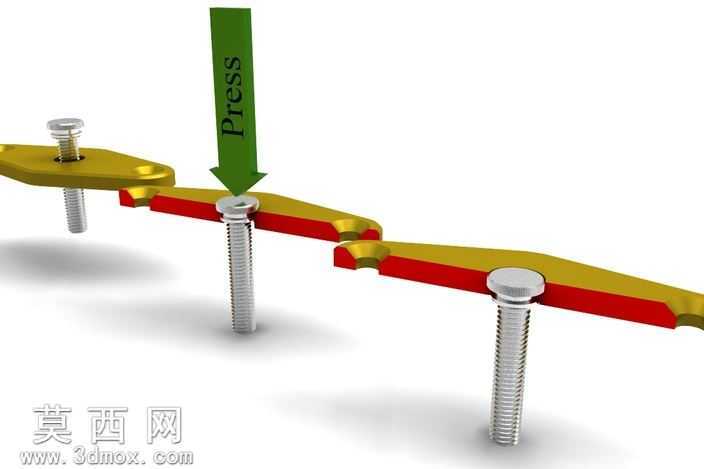

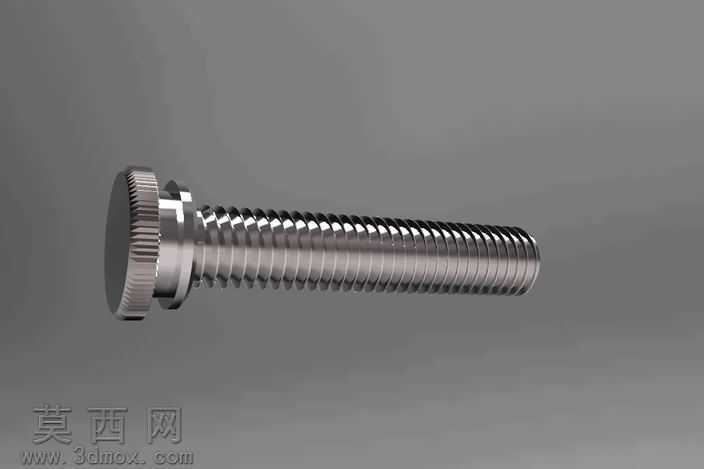

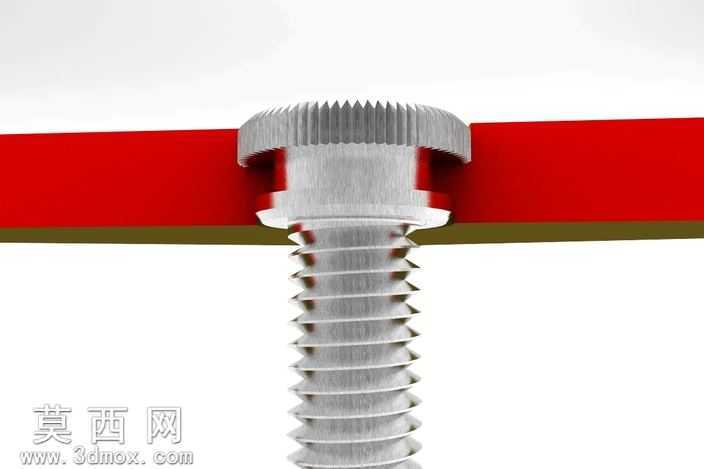

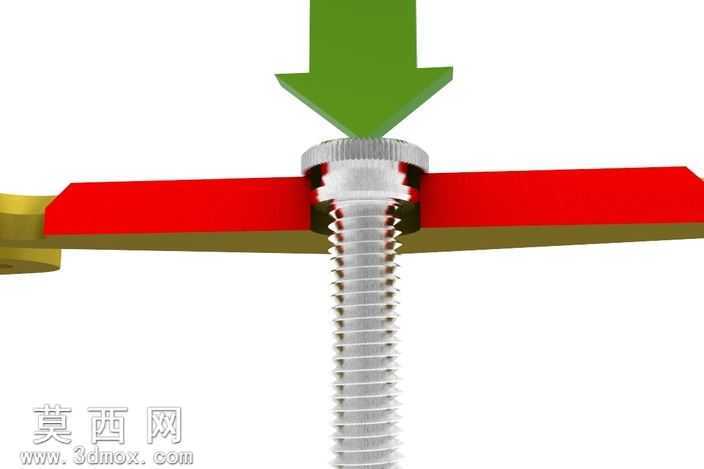

本作品为M4规格长度20mm的压接式安装螺纹杆三维建模设计，建模过程中严格遵循压接紧固件的实际装配逻辑，首先完成螺纹杆主体的参数化建模：按照公制螺纹标准绘制M4外螺纹的牙型轮廓，通过螺旋扫描特征生成连续完整的螺纹牙结构，保证螺纹小径、中径、大径的尺寸公差符合通用紧固件规范，螺杆光杆段与螺纹段的过渡位置做圆角处理，避免压接装配时出现应力集中问题。建模阶段同步构建了压接装配的演示场景，搭配不同厚度的金属板材装配载体，还原压接安装的完整流程：将螺纹杆穿入板材预制孔后，通过轴向施压使螺杆头部产生塑性变形，填充板材与螺杆头部的卡槽结构，实现无需额外螺母的牢固连接。材质渲染阶段，为螺纹杆赋予高合金钢材质属性，还原合金钢表面的金属哑光质感，螺纹牙面做细微的粗糙度处理，模拟实际紧固件的机加工表面纹理；装配板材分别赋予铝合金、碳钢两类常用金属板材材质，区分不同基材的色泽与表面质感，通过光影渲染突出压接位置的变形填充效果，清晰展示压接后螺杆与板材的嵌合结构。设计过程中重点考量压接工艺的可行性：螺杆头部的预成型结构经过尺寸优化，保证压接变形后能够完全填充板材预留的卡槽，形成足够的拉脱阻力，适配铝合金、低碳钢等具备一定塑性变形能力的金属板材安装场景，模型完整还原了压接前后的结构形态变化，可用于压接紧固件的装配工艺演示、安装结构验证，也可作为五金连接件设计的参考样本，为薄板类零件的无螺母紧固连接方案提供直观的三维结构参考。
