推拉式快速压紧夹钳三维结构设计

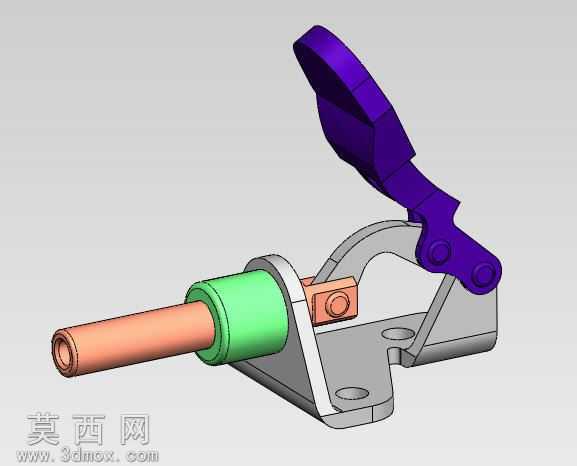

本作品为推拉式快速压紧夹钳的三维结构设计，建模过程中严格遵循机械加工工装夹具的实际尺寸比例，对夹钳的各个组成部件进行了精细化的特征构建。首先从夹钳的安装底座开始建模，通过草图绘制底座的安装孔位、支撑臂轮廓，采用拉伸、切除等基础特征完成底座的主体结构，确保底座的两个安装沉孔位置精度符合实际安装需求，支撑臂的圆弧过渡处做了合理的圆角处理，避免应力集中问题。随后构建夹钳的推拉导杆部分，导杆采用圆柱拉伸特征制作，端部的定位凸台、杆身与锁紧套配合的轴段都做了精准的尺寸匹配，导杆与绿色锁紧套之间采用间隙配合的尺寸设定，还原实际使用中导杆顺畅滑动的运动特性。紫色的操作手柄部分通过多段草图放样、曲面缝合完成复杂曲面造型，贴合人手按压操作的人体工学弧度，手柄与联动压臂的铰接位置做了同轴度约束，还原手柄扳动时带动压臂锁紧的运动逻辑。夹钳的橙色压块部分单独建模，设置了与导杆端部的卡槽配合结构，压块的压紧面做了防滑纹理的细节处理，提升压紧作业时的摩擦力。材质渲染阶段，针对不同部件赋予了贴合实际的材质属性：安装底座、铰接销轴赋予哑光金属材质，模拟铸铁或镀锌钢材的表面质感；导杆赋予铜色金属材质，模拟铜质导杆的耐磨特性；锁紧套赋予亮面绿色工程塑料材质，操作手柄赋予深紫色硬质塑料材质，压块赋予橙色氧化处理金属材质，不同部件的材质区分清晰，既提升了模型的视觉辨识度，也符合实际产品的材质选用逻辑。结构设计上采用了经典的肘节锁紧原理，当手柄扳动到锁紧位置时，联动机构越过死点位置实现自锁，无需额外施加外力即可保持稳定的压紧状态，导杆的推拉行程经过合理设定，满足常规工装压紧的行程需求，各个铰接位置都预留了合理的装配间隙，避免运动干涉，整体结构紧凑，安装便捷，可广泛应用于工装焊接、零件装配、木料加工等场景的快速压紧定位作业，建模过程中对所有活动部件都添加了合理的运动约束，可直接用于运动仿真演示，验证夹钳的开合行程与锁紧可靠性。
