SMC气动平行夹持器结构设计模型

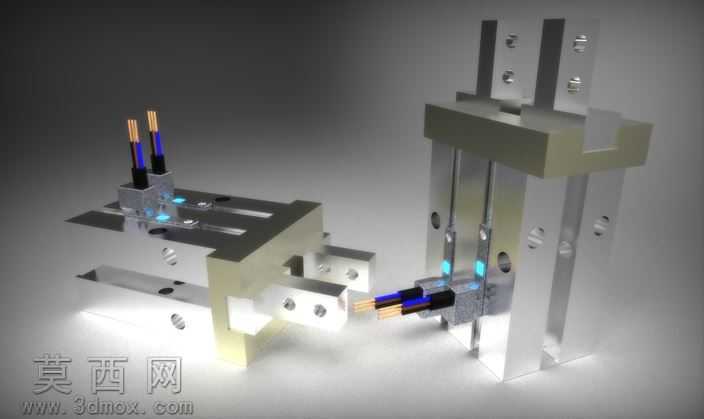

本模型为SMC型气动平行夹持器的三维设计成果，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循气动元件的实际装配逻辑与尺寸规范，对夹具体的每一处结构都做了精细化还原。建模阶段首先搭建主体基座的基准特征，通过拉伸、切除等基础特征构建基座的主体框架，对基座上的安装孔位、定位槽、传感器安装位都按照实际产品的安装尺寸做了精准绘制，保证模型可直接用于虚拟装配验证。针对平行夹的核心传动结构，建模时还原了内部活塞驱动、双夹爪同步平移的传动逻辑，对夹爪的导向滑轨、驱动连接块、复位结构都做了独立的零件建模，所有零件之间保留了真实的装配间隙，可在软件中实现夹爪开合的运动仿真，直观展示夹持动作的运行过程。材质与渲染环节，针对不同零件的实际材质做了区分设置：主体金属结构件采用磨砂铝合金材质，调整金属粗糙度与反射参数还原工业铝件的哑光金属质感；气动接头部份采用黑色工程塑料材质，添加轻微的塑料漫反射效果；夹爪工作面做了硬质金属材质处理，模拟淬火钢件的高硬度表面质感；内置的磁性传感器部分做了半透明指示灯材质，渲染时添加冷蓝色发光效果，还原传感器工作时的状态指示效果。渲染场景采用影棚级布光，主光源从侧上方打亮夹具体的主体结构，添加辅助补光消除结构暗部的死黑区域，底部添加柔和的反光板突出金属件的轮廓质感，最终渲染图清晰展现了夹持器的整体外观与结构细节。设计思路上，这款平行夹持器采用双活塞驱动结构，相比单活塞结构拥有更大的夹持力，夹爪采用平行平移的运动方式，夹持过程中不会产生角度偏移，适合对工件定位精度要求较高的自动化上下料、工件搬运工位；模型预留了标准的气动接头安装位与传感器安装槽，可适配不同规格的磁性开关，实现夹爪开合位置的信号检测，夹爪部分采用可更换设计，可根据不同的被夹持工件形状更换适配的夹头，拓展了夹持器的适用场景。建模过程中对所有的倒角、圆角工艺特征都做了还原，避免出现尖锐直角的不符合加工工艺的结构，所有安装孔位都符合标准紧固件的尺寸规范，模型不仅可用于方案展示、运动仿真，也可作为自动化设备设计时的选型参考模型，直接导入装配体中完成工位布局设计。
