可调式杆管扳手三维结构设计作品

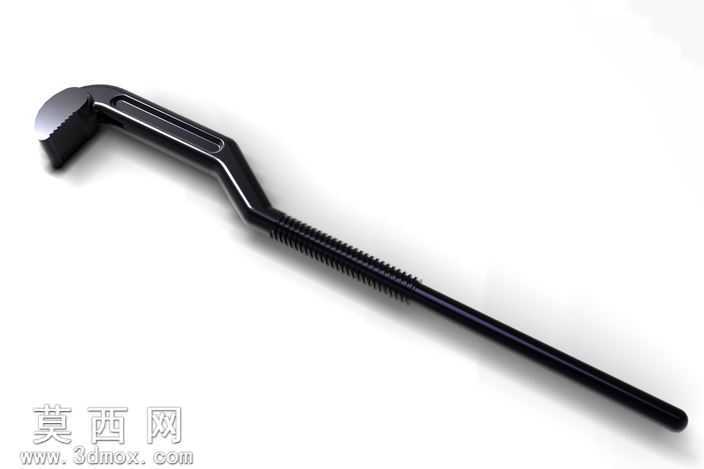

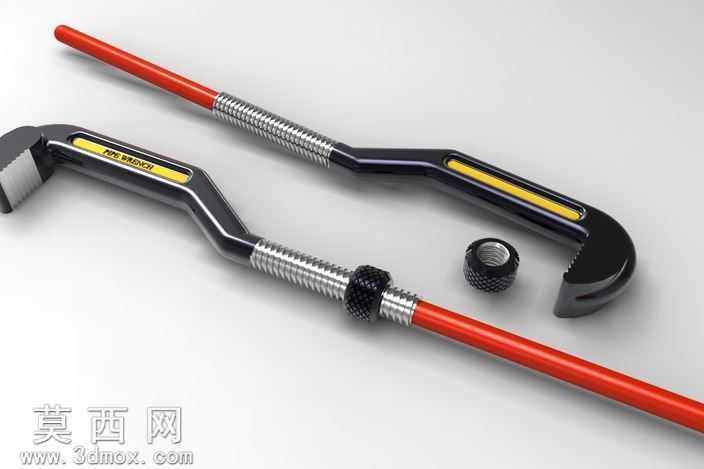

本作品为可调式杆管扳手的三维建模设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先针对扳手的核心功能部件进行尺寸锚定：弯型钳头部分按照实际管钳的咬合弧度构建曲面，钳口处做防滑齿纹的细节建模，保证咬合管件时的摩擦力表现，齿纹的间距、深度均参照手动五金工具的行业通用标准设定，避免出现结构失真问题。调节螺杆部分采用螺旋扫描特征完成螺纹建模，螺纹牙型、导程参数与配套调节螺母完全匹配，调节旋钮表面做滚花纹理的细节处理，还原真实工具的防滑操作触感，保证模型结构的可动性符合实际产品逻辑。手柄部分采用包覆式结构设计，金属杆芯外部做防滑浸塑层的材质区分，金属部分赋予哑光镀铬材质，还原五金工具表面的金属磨砂质感，浸塑手柄部分赋予高饱和度的半哑光红色橡塑材质，调节旋钮、钳头标识条分别赋予黑色防滑橡胶、亮黄色工程塑料材质，不同部件的材质粗糙度、反光度参数逐一调试，渲染阶段采用三点布光方案，主光源模拟柔光箱效果打亮产品主体轮廓，辅光源补全暗部细节避免结构死黑，轮廓光勾勒金属部件的边缘反光，背景采用浅灰色渐变突出产品主体，最终渲染效果清晰展现扳手的结构层次与材质质感。设计过程中重点还原了杠杆式管钳的施力结构逻辑，加长手柄的力臂长度符合实际操作的省力需求，弯型钳头的开口调节范围覆盖常用管径的夹持需求，各部件的装配间隙按照实际生产的公差标准预留，既保证模型外观的写实度，也完整还原了产品的功能结构逻辑，可用于五金工具产品展示、结构教学演示等场景。
