内燃机用单曲柄曲轴结构设计

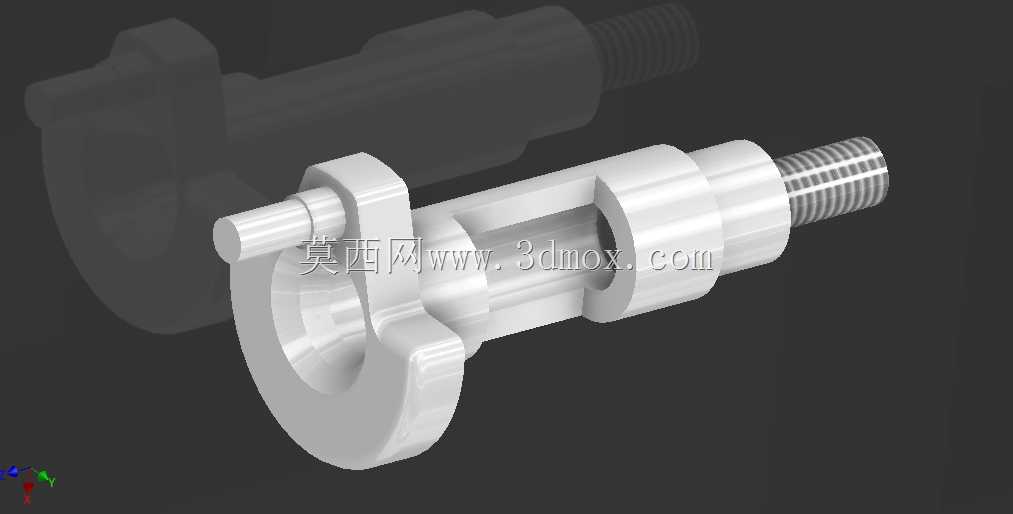

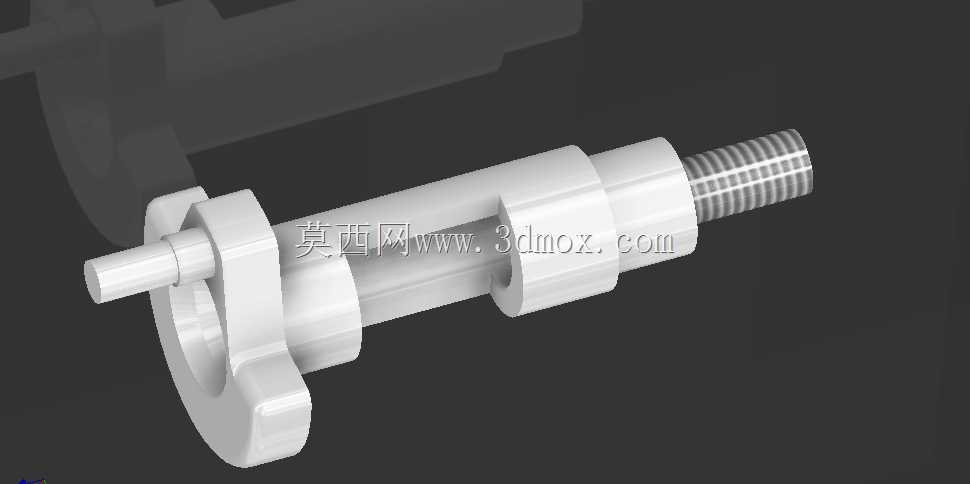

该结构为小型内燃机动力输出核心部件，主要应用于单缸通用汽油机、小型农用动力机械、园林机械动力端，承担将活塞往复直线运动转化为旋转扭矩的核心功能，是动力设备中承受交变冲击载荷的关键传动件。设计阶段优先考虑曲柄销与主轴颈的同轴度公差，整体采用偏心曲柄结构，偏心距直接决定活塞行程，直接关联动力设备的排量参数，建模过程中对曲柄臂过渡位置做了大圆角处理，避免应力集中导致的疲劳断裂问题，这一细节直接决定部件在高转速交变载荷下的使用寿命。从安装边界来看，主轴颈端预留螺纹连接段，用于安装飞轮端锁紧结构，轴颈表面的粗糙度要求需满足滑动轴承的配合公差，曲柄销位置用于连接连杆大头，配合间隙需严格控制在通用内燃机设计规范的公差带内，避免运转过程中出现烧瓦、异响等故障。外形上整体采用一体式锻造结构建模，曲柄臂做了减重凹腔设计，在保证结构强度满足额定工况载荷要求的前提下，尽可能降低旋转件的转动惯量，减少动力输出过程中的惯量损耗，提升动力响应速度。实际应用场景中，这类单曲柄曲轴多用于小排量单缸动力设备，涵盖小型发电机组、微耕机、割草机、便携式动力工具等领域，设计时需匹配对应缸径的活塞连杆组件，安装时需保证主轴颈与箱体轴承座的同轴度，轴向定位间隙需控制在合理范围，避免运转过程中出现轴向窜动。建模过程中对所有油道位置做了贯通处理，虽然渲染视图未完全展示内部油道，但实际结构中主轴颈与曲柄销之间需设置斜油道，保证压力润滑油能够顺利到达连杆轴承配合面，满足高转速运转下的润滑需求，避免干摩擦导致的部件早期失效。曲柄臂的配重结构做了偏心平衡设计，能够抵消活塞连杆组件往复运动产生的一阶惯性力，降低整机运转过程中的振动水平，这一设计直接影响动力设备的运行平顺性，平衡块的轮廓尺寸需严格匹配箱体内腔的安装空间，避免运转过程中出现运动干涉。
