船用通风过滤格栅结构设计

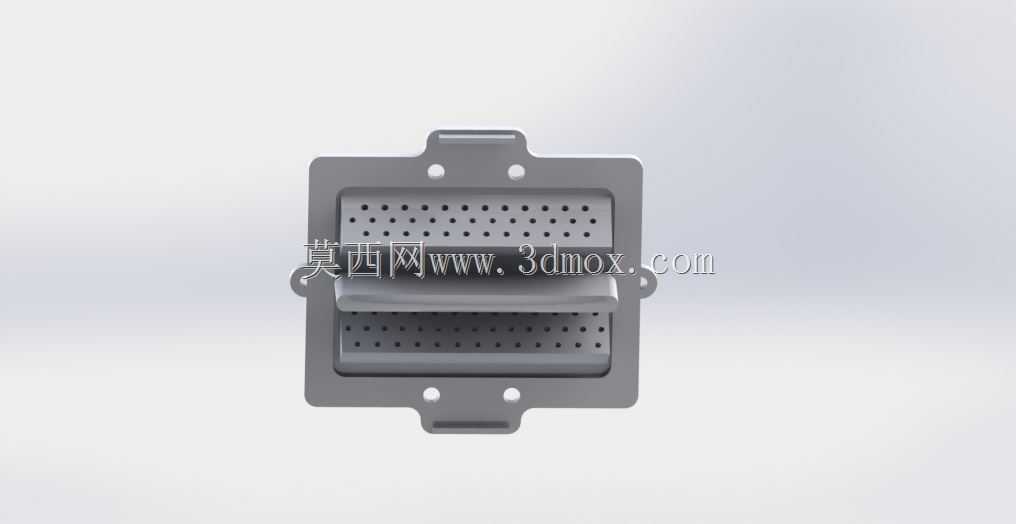

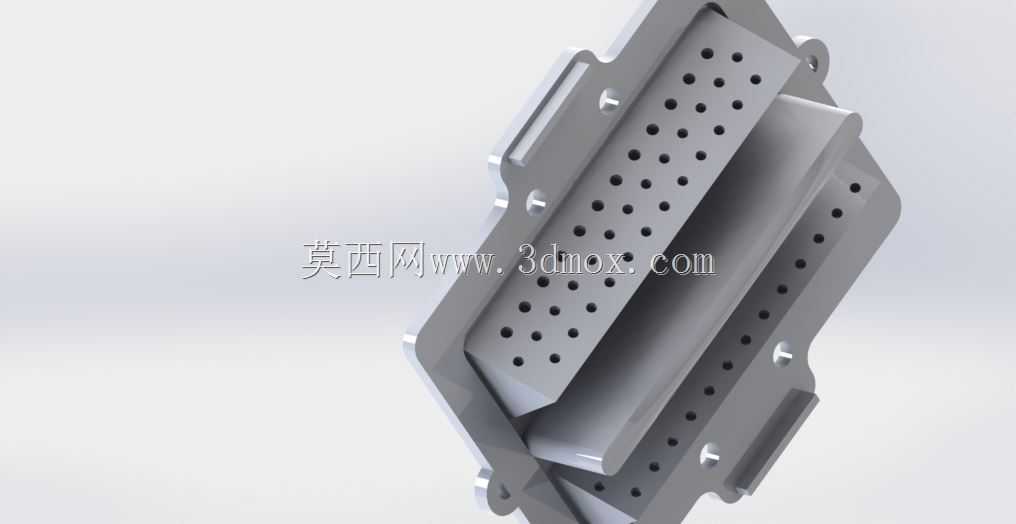

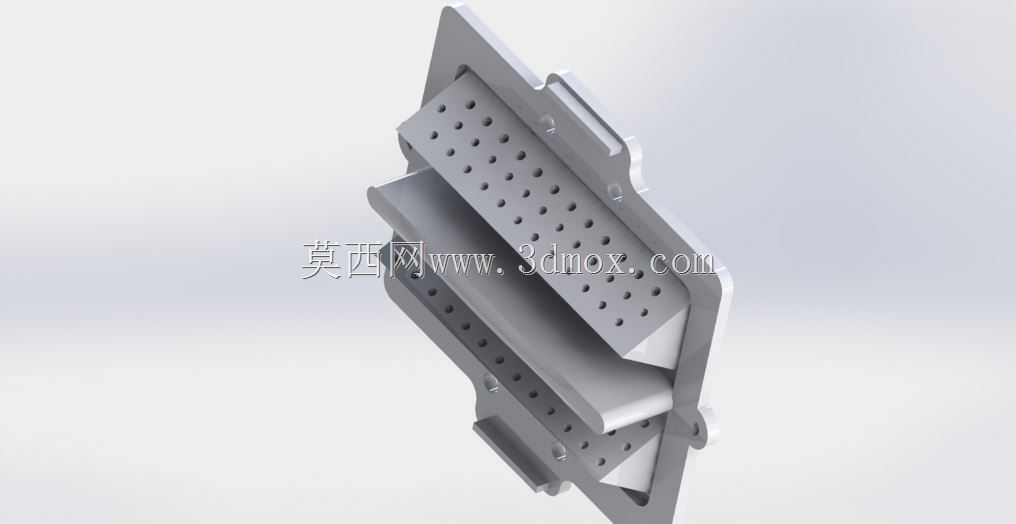

这款船用通风过滤格栅，主要适配内河及近海小型船艇的舱室通风系统，安装位置集中在机舱侧壁、居住舱进风口以及蓄电池舱的通风口处，核心作用是在保障舱内外空气流通的前提下，阻挡外界飞溅的水花、空气中的浮尘以及航行中卷入的细碎杂物进入舱内，避免舱内机电设备积灰受潮、电气元件短路，同时也能防止小型虫类钻入舱室影响人员居住体验。从结构设计来看，整体采用带折边的框式主体，边框预留的安装耳位开有对应规格的通孔，安装时可直接通过螺栓与舱壁预设的安装基座贴合固定，安装边界与常规船艇舱壁预留的通风开口尺寸匹配，不需要额外对舱壁做二次裁切改造，适配性较强。格栅的通风面采用多层错位排布的带孔板结构，板面的冲孔采用均匀阵列排布，孔径大小经过通风量测算，既保证足够的通风通流面积，满足舱室换气的风量要求，又能通过层与层之间的错位折边结构，阻挡斜向飞溅的水花直接穿透进入舱内，相比单层平面格栅的挡水挡杂效果提升明显。设计过程中充分考虑船艇航行的振动工况，所有板件的连接折边都做了圆角过渡处理，避免应力集中导致的焊缝开裂或者板件疲劳变形，边框的折边高度刚好覆盖舱壁开口的边缘，安装后能与舱壁形成贴合的密封面，配合密封胶条使用可进一步减少边缘渗水的可能。日常维护时，只需要拧下固定螺栓即可将整个格栅拆下，清理板件孔隙中积攒的杂物与灰尘，拆装过程不需要额外拆解周边舱室结构，维护操作便捷。结构上的加强筋设计沿着格栅受力方向排布，在减轻整体重量的同时保证结构强度，即使受到航行中飞溅杂物的撞击，也不会出现明显变形，不会影响通风过滤的实际效果，适配船艇上高湿度、高盐雾、持续振动的使用环境。
