在轻工输送、食品包装、小型自动化生产线的动力排布环节,这类小规格蜗轮蜗杆传动装置的出镜率一直不低,很多需要低转速大扭矩输出、同时对安装空间有紧凑要求的工位,都会优先选用该类结构做动力匹配。从实际使用场景来看,它常被布置在驱动电机与执行机构之间,把电机输出的高转速通过蜗轮副的啮合降下来,同时放大输出扭矩,匹配后端输送带辊筒、小型凸轮机构、间歇送料组件的负载需求,因为蜗轮蜗杆结构自带反向自锁特性,很多需要防止负载倒转的垂直升降工位、倾斜输送工位,不用额外加装制动组件就能满足安全要求,能省掉不少外围配套件的成本与安装空间。

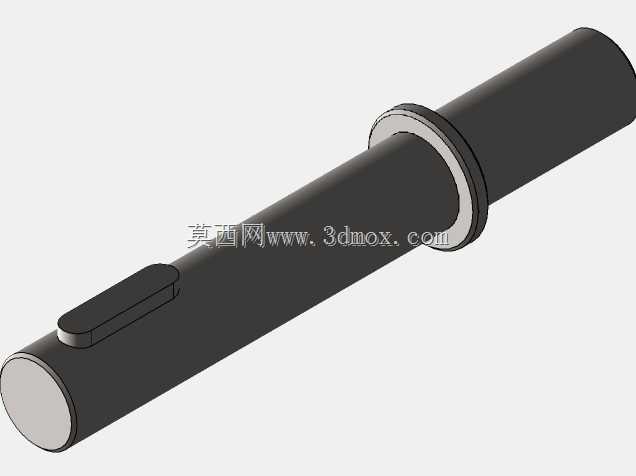

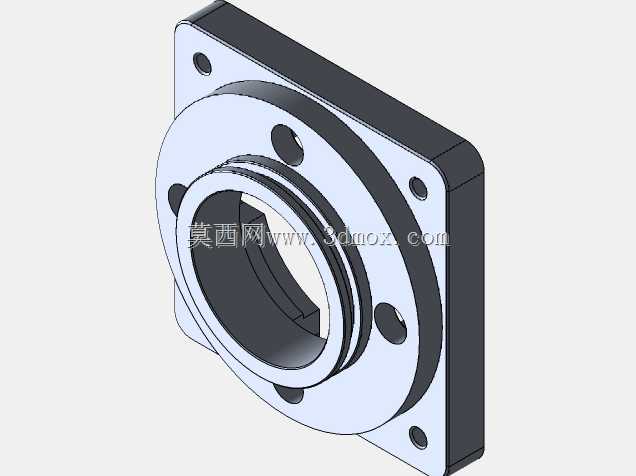

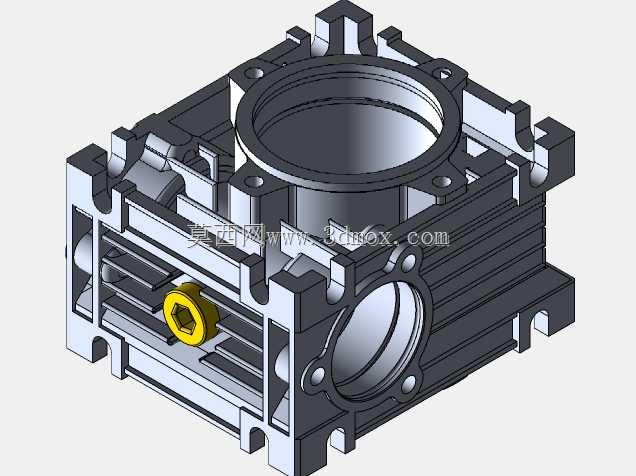

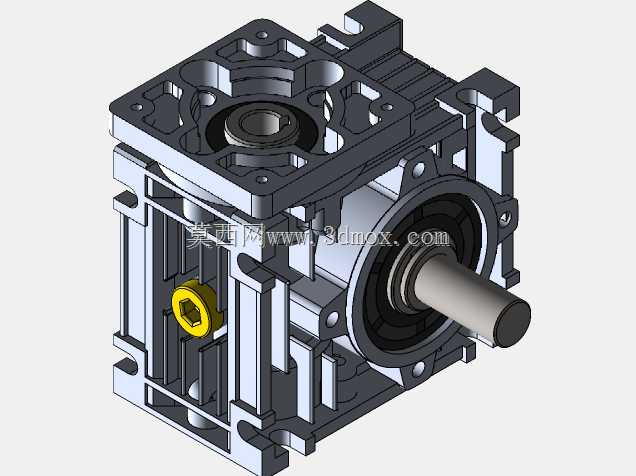

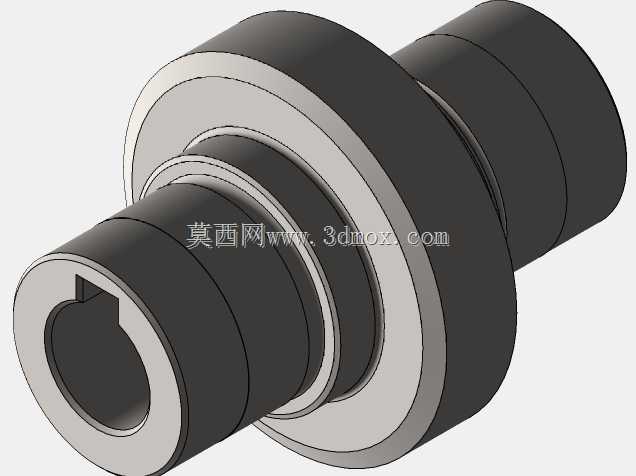

从结构设计逻辑来看,这款NMRV030规格的产品采用了方形铝合金压铸箱体,一方面铝壳的散热效率比传统铸铁箱体高不少,连续运转时箱体内的蜗轮副润滑脂不容易因为高温过早失效,另一方面铝件自重更轻,在小型设备、移动工位上安装时不会给机架带来额外的承重负担。箱体上预留的安装孔位做了多面通用设计,不管是卧式安装固定在设备台板上,还是立式安装对接法兰输出端,都能找到对应的安装基准,不用额外做转接支架,适配不同设备的布局需求。输入侧既可以直接对接标准IEC规格的电机法兰,也能根据需求加装输入轴接联轴器、同步轮等部件,输出端采用实心轴结构,轴伸尺寸、键槽规格都匹配行业通用的安装尺寸,替换同规格老款产品时不用重新加工连接部件,能减少现场改造成本。

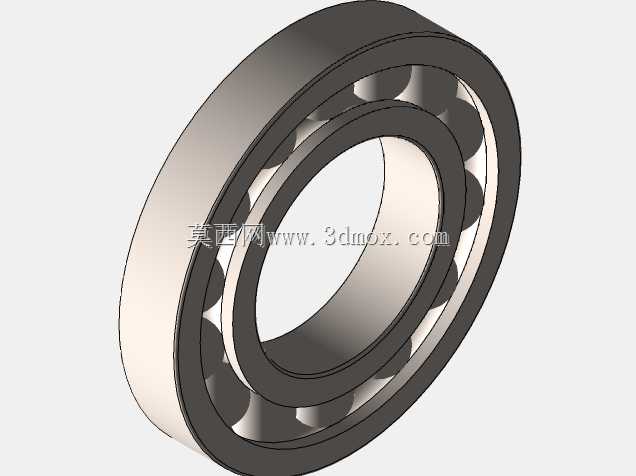

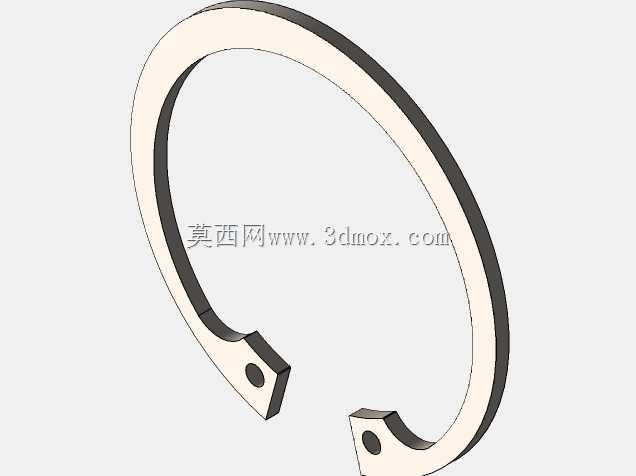

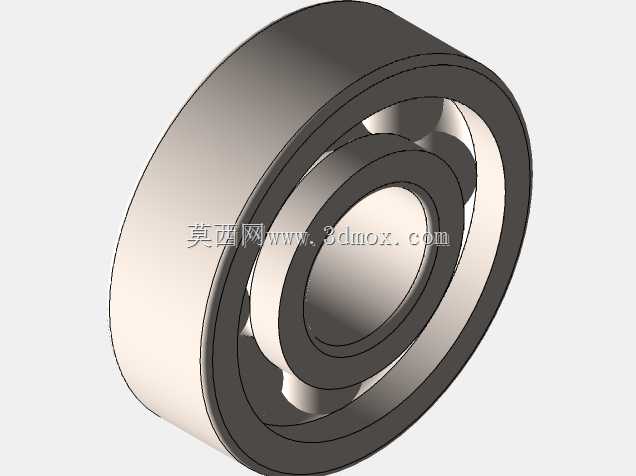

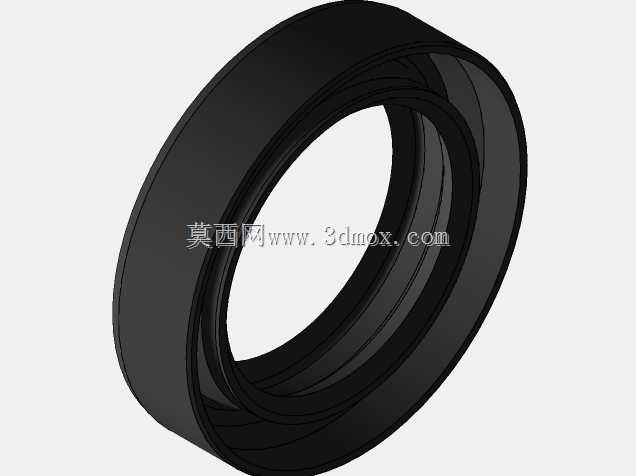

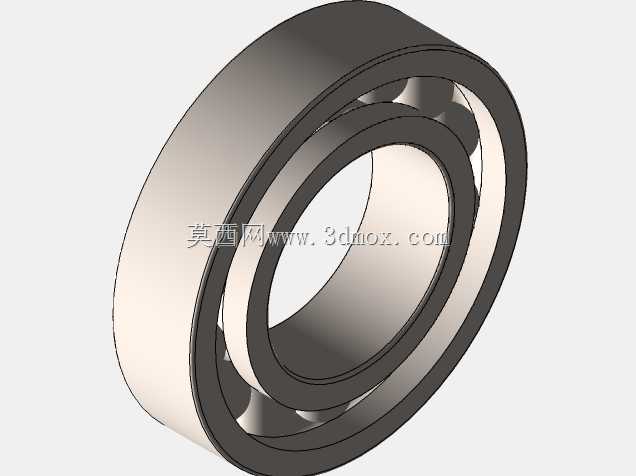

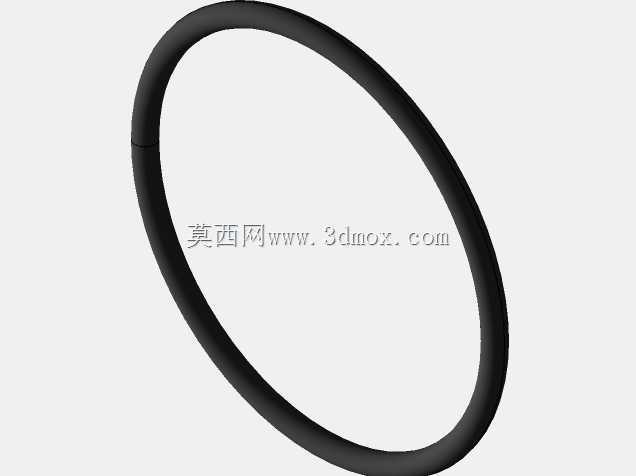

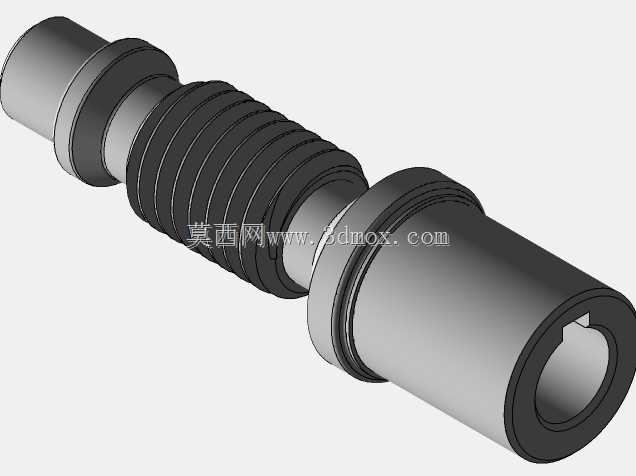

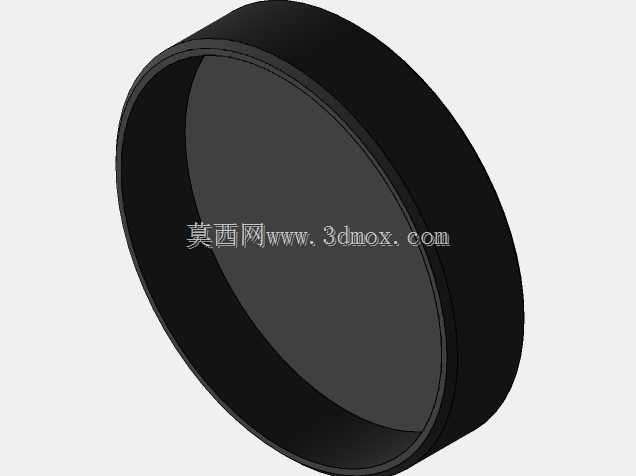

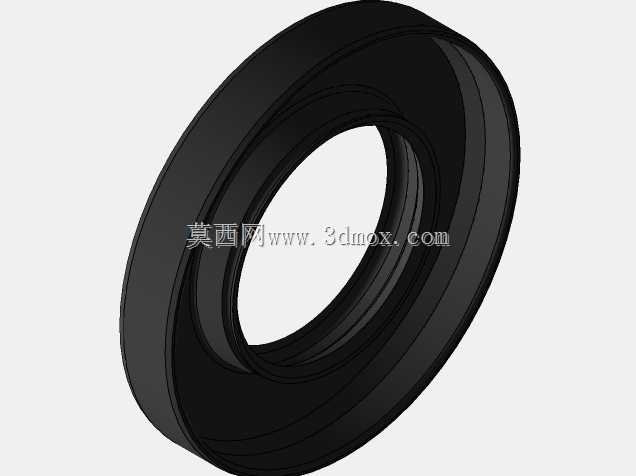

做结构建模的时候要特别注意安装边界的尺寸核对,箱体的四个安装脚的孔距、输入法兰的止口直径、输出轴的中心高都是选型安装的核心尺寸,一旦尺寸偏差就会出现安装对位不准、轴系不同心的问题,轻则运转噪音大、磨损快,重则会打坏蜗轮齿面。箱体内腔的蜗轮蜗杆啮合间隙、轴承位的同轴度也在建模时做了公差预留,保证实际加工装配后,传动过程不会出现卡滞,同时能把回程间隙控制在合理范围内,满足多数普通传动工位的精度要求。侧面预留的油塞位置也做了合理排布,不管是哪个安装方向,都能方便加注和更换润滑脂,日常维护不用拆解设备就能完成。
