300W直流主轴动力电机结构设计

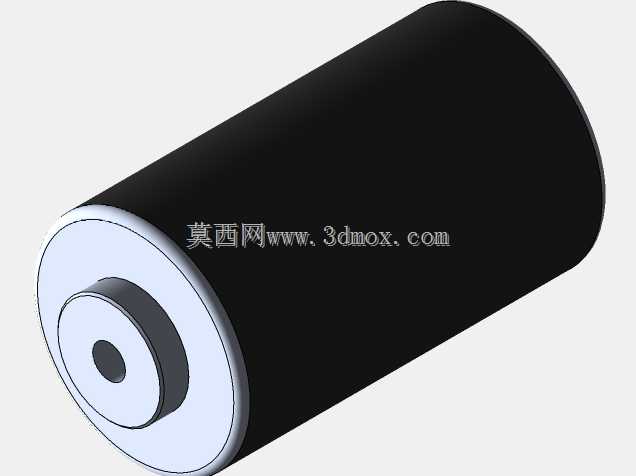

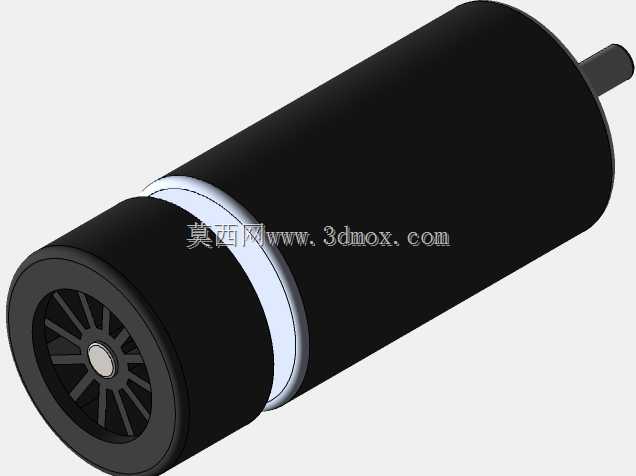

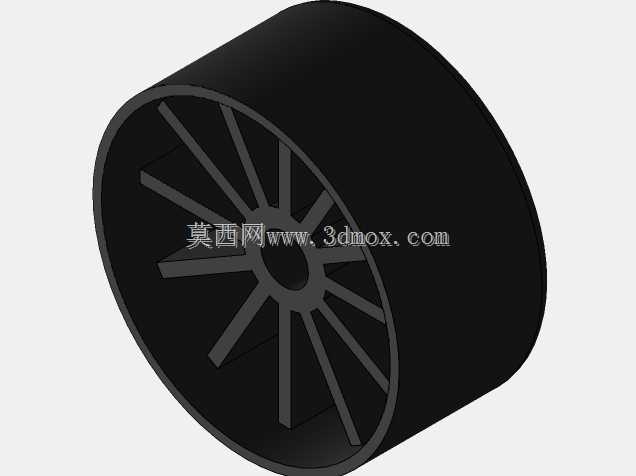

这款300W直流主轴电机，是小型数控加工、精密雕刻、桌面级铣削设备里的核心动力输出部件，在非金属软材切削、小型金属件轻加工场景中应用十分广泛，不少桌面级CNC改装、小型玉石雕刻机、PCB线路板钻孔设备都会选用该功率段的主轴作为动力源。从结构设计来看，整体采用圆柱筒式机身布局，外壳做了哑光黑色硬质氧化处理，既可以提升外壳的耐磨抗刮性能，也能在设备运行时辅助散热，机身中段设置的环形白色隔层，是定子与前端输出端的隔热隔振结构，能够避免电机运行时定子产生的热量直接传导到输出轴端，减少轴承受热形变带来的加工精度偏差。尾部集成了轴流散热风叶结构，配合端盖上的放射状通风槽，在电机高转速运行时可以形成定向风道，持续带走定子绕组与转子产生的积热，保障长时间连续作业时的功率输出稳定性，不会因为温升过高出现扭矩衰减的问题。输出轴采用单出轴短轴颈设计，轴端做了标准的装夹适配结构，可以直接匹配ER系列弹性筒夹，无需额外加装转接套就能够装夹不同直径的铣刀、钻头、雕刻刀等加工刀具，轴伸长度控制在合理范围内，既保证了刀具装夹的刚性，也避免了轴伸过长带来的径向跳动问题。安装边界上，圆柱机身可以适配标准的环形抱紧式安装座，安装时不需要在机身额外打孔，通过抱紧箍的锁紧力就可以完成电机的固定，安装座的同轴度公差可以控制在0.02mm以内，能够有效降低电机运行时的振动传导。从功能特性来说，这款直流主轴电机可以通过调压方式实现转速调节，转速区间覆盖低速大扭矩切削到高速精加工的需求，低速段输出扭矩足够应对软金属的开槽、铣削作业，高速段运行平稳，能够满足精细雕刻、微孔加工的精度要求。设计过程中重点考量了日常运维的便捷性，前后端轴承采用标准件配置，后期维护更换不需要定制特殊配件，尾部的散热风叶与端盖为可拆卸结构，清理风道积尘时不需要完全拆解电机主体，大幅降低了设备后期的维护成本。在实际设备集成时，这款电机的机身直径与长度尺寸适配多数桌面级加工设备的安装空间，不需要对设备的龙门或者滑台结构做大幅度改装，就可以直接替换同功率段的老旧主轴，适配性较强。
