42mm中型750转减速直流电机结构设计

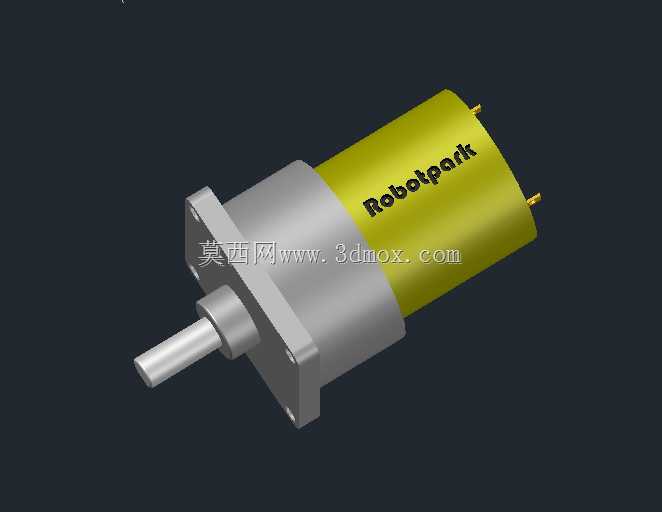

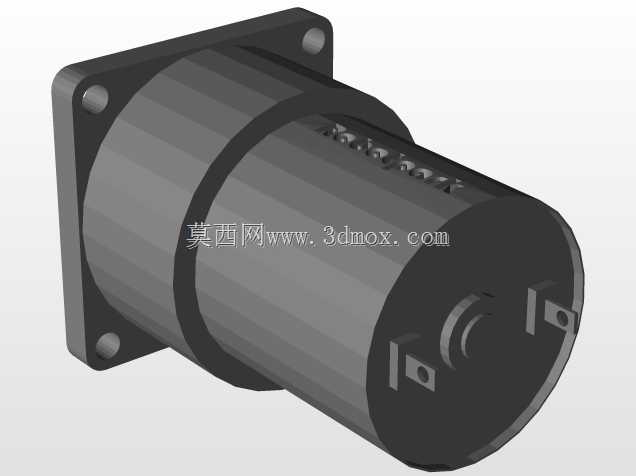

在桌面级小型移动机器人、教学实验平台、小型自动化执行机构的选型过程中，42mm外径规格的减速直流电机一直是兼顾安装空间与输出扭矩的主流选择，这款额定转速750Rpm的中型减速直流电机，就是针对中小负载驱动场景设计的标准化动力部件。从结构设计来看，电机本体与减速箱采用一体化同轴布局，输出轴端带方形安装法兰，法兰上预设的安装孔位完全匹配42系列标准安装孔距，不需要额外做转接板就能直接固定在铝型材框架、机器人底盘或者设备安装面板上，输出轴为标准圆柱光轴，可通过顶丝、联轴器或者紧配的方式连接负载轮、同步带轮或者执行摇臂，适配性较强。设计阶段优先考虑了安装边界的通用性，整机外径严格控制在42mm，减速箱段与电机机壳段同轴度公差控制在0.02mm以内，避免安装后出现输出轴偏心带来的运转抖动问题；尾部的两个供电接线柱采用径向引出布局，不会额外增加轴向安装长度，在空间紧凑的设备舱内也能顺利完成接线，不会和周边结构件产生干涉。这款电机的实际应用场景覆盖很广，在小型AGV差速驱动轮组里，它可以提供足够的输出扭矩带动1-3kg负载的车体完成行进、转向动作，搭配编码器后还能实现精准的速度闭环控制；在教学类机器人竞赛平台中，它的转速区间刚好匹配机械臂关节、传送带驱动辊的转速需求，不需要额外做多级减速就能直接驱动执行端；在小型自动化设备里，它可以作为物料推送机构、小型翻转台的动力源，稳定的转速输出能保证机构动作的一致性。从功能特性上看，集成式齿轮减速结构把电机本体的高转速降为750Rpm的输出转速，同时把输出扭矩提升到适合中小负载驱动的区间，相比不带减速的同尺寸直流电机，它的带载启动能力更强，不会因为负载稍大就出现堵转停转的问题；金属材质的减速齿轮组在设计时考虑了长期运转的耐磨需求，齿轮啮合间隙控制在合理范围，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致运转阻力增大、发热严重。建模过程中对所有安装尺寸做了参数化处理，法兰厚度、输出轴长度、接线柱位置都按照实物实际尺寸1:1还原，结构工程师在做整机装配设计时，可以直接把这个模型调入装配体，提前验证安装空间是否足够、周边结构是否存在干涉，不需要反复测量实物尺寸调整设计，能大幅缩短选型验证和结构设计的周期。
