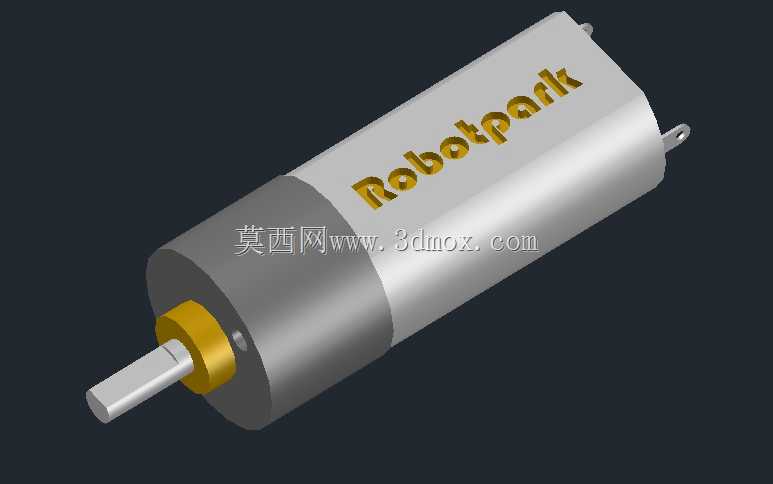

16mm微型减速直流电机结构设计

在桌面级小型机器人、精密传动实验装置、小型智能门锁执行端这类对安装空间有严苛限制的场景里，动力单元的尺寸边界往往是整机结构设计最先要卡定的硬指标，这款16mm直径的微型减速直流电机，正是针对这类紧凑安装需求做的结构适配。从实际选型落地的角度看，这类小直径减速电机的输出轴同轴度、减速箱与电机主体的连接刚性，是决定整机运行稳定性的核心，建模过程中特意将减速段的金属外壳与电机主筒体的配合公差做了细化，还原了实际压装装配的过盈配合边界，避免后续做整机装配仿真时出现配合间隙误判。

从功能特性上看，这款电机集成了一级直齿减速结构，输出端的金属轴套做了台阶限位设计，既可以承受输出端径向的小负载，也能限制轴系的轴向窜动，适配1000rpm额定输出转速的工况，刚好覆盖小型云台转动、微型传送带驱动、教育类机器人关节动力这类对转速要求不高、但需要一定输出扭矩的场景。设计时没有做多余的异形安装凸台，整个筒体保持光面圆柱结构，实际安装时可以通过抱紧式固定座、端面胶粘或者端盖螺纹孔多种方式固定，给整机结构设计留足了安装方式的选择空间，不会因为固定结构的限制压缩其他功能模块的排布空间。

外形尺寸上，整机最大直径严格控制在16mm，输出轴的直径、伸出长度都按照行业通用的微型减速电机尺寸规范做了还原，轴端的扁位结构也做了准确建模，方便后续配套联轴器、塑料齿轮等传动件的时候直接做配合校验，不用再反复核对实物尺寸调整配合参数。减速段与电机主体的衔接处做了阶梯过渡，既符合实际产品的压装工艺结构，也能在建模时清晰区分电机驱动段与减速输出段的边界，方便后续做结构拆分、BOM统计的时候快速识别不同功能段的零件。

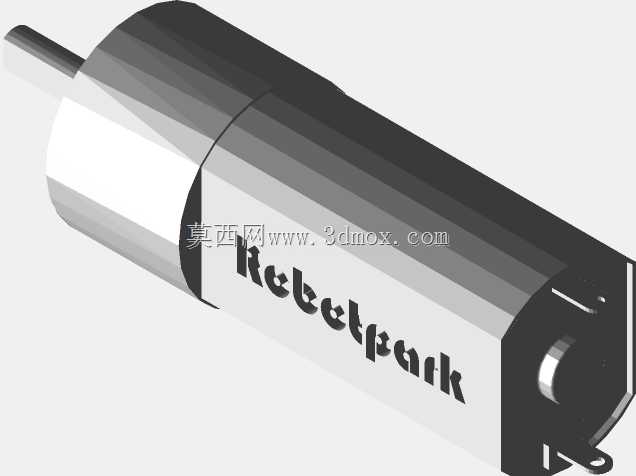

在做结构细节处理的时候，特意还原了筒体尾部的两个焊接供电引脚，引脚的位置、伸出长度都和实际产品保持一致，做整机布线仿真的时候可以提前预留焊线空间，避免出现安装后引脚与周边结构件干涉、焊线空间不足无法操作的问题。筒体表面的标识区域做了平整化处理，和实际产品的丝印区域位置对应，做产品渲染的时候可以直接替换标识内容，不用再额外做曲面贴合处理。对于做小型智能硬件、教育机器人结构设计的工程师来说，这个模型可以直接导入装配体做空间干涉校验，不用从零开始绘制电机外形，能大幅缩短前期方案排布的时间，也能避免因为自行估算电机尺寸导致的后期结构返工。
