阿克塞尔拖车底盘悬架结构设计

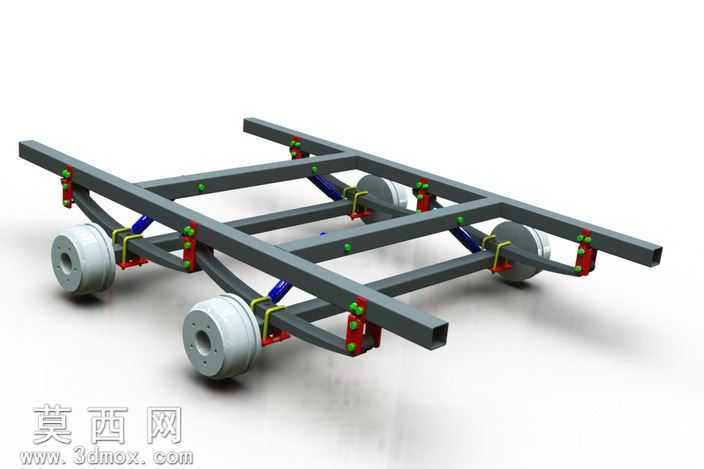

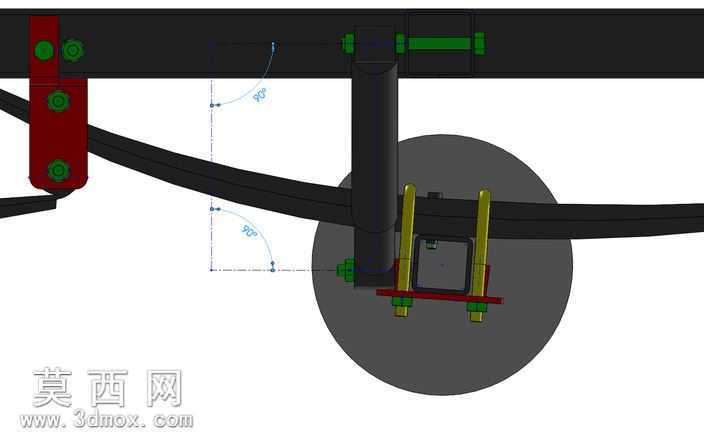

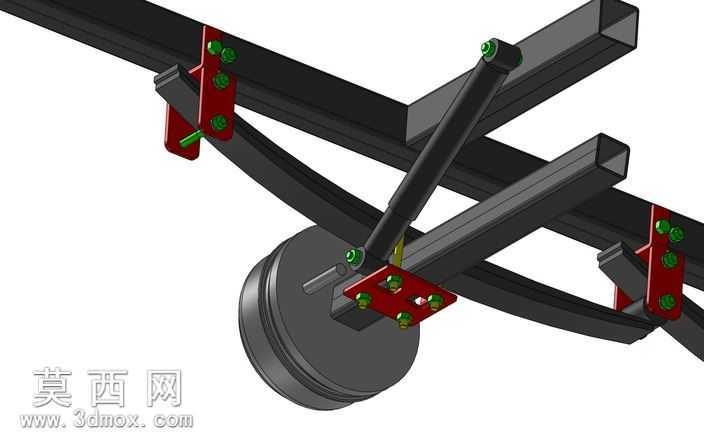

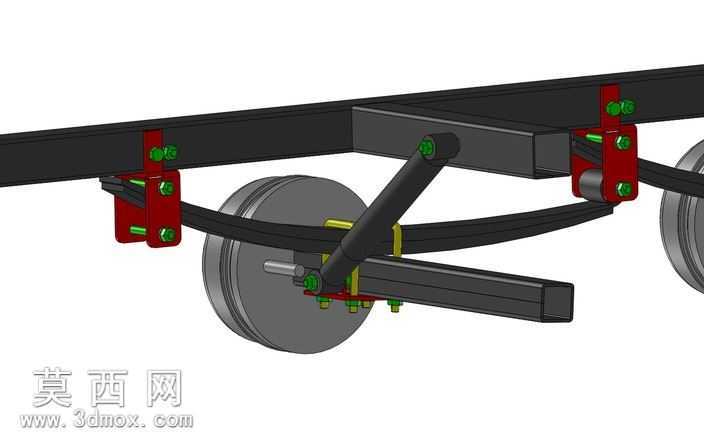

本作品为拖车底盘悬架结构的三维建模设计，整体采用模块化设计思路，核心目标是降低生产制造的工艺门槛，摒弃传统拖车底盘依赖精密焊接的复杂生产流程，仅保留两类核心主体组件，大幅压缩生产环节的成本与技术要求。建模过程中，首先完成主体车架的搭建，采用标准矩形截面型材作为车架纵梁与横梁的基础形态，通过精准的空间定位完成梁架的拼接布局，所有梁体连接位置预留标准装配孔位，无需焊接即可通过紧固件完成主体框架的锁固，从结构根源上消除焊接变形、焊接精度不足带来的装配误差问题。悬架部分采用对称式布局设计，每侧轮组配套独立的减震支撑结构，建模时对板簧形态、减震阻尼件的安装角度、吊耳连接位的受力角度进行了反复校准，确保悬架在承重状态下的受力传导路径合理，能够有效缓冲行驶过程中的路面冲击。轮轴装配部分还原了轮毂与轴体的配合结构，所有连接紧固件、限位卡扣、减震阻尼件都按照实际装配逻辑完成位置排布，不同功能的部件在建模时赋予了差异化的材质表现：主体车架采用哑光金属钢材材质，还原热轧型材的表面质感；减震阻尼件采用深蓝色工程塑料与金属活塞杆的组合材质；连接紧固件采用镀锌亮面金属材质；轮毂采用铸铁哑光灰材质，通过材质差异清晰区分不同功能组件，提升模型的辨识度与展示效果。渲染阶段采用柔和的影棚布光方案，在纯白背景下突出底盘结构的整体轮廓与细节层次，阴影参数调整至柔和过渡状态，避免过重阴影遮挡结构细节。整个设计的核心思路是低成本易生产，除了梁体与轮轴相关的基础部件需要定制加工外，其余连接件均采用标准通用件，生产过程无需高精度焊接设备，普通加工条件即可完成整架的装配作业，同时悬架结构的对称设计也降低了后期维护的配件更换成本，整体结构兼顾了结构强度、装配便捷性与生产经济性，可作为小型拖车底盘设计的参考方案。
