阿尔加维游艇甲板排气通风装置设计

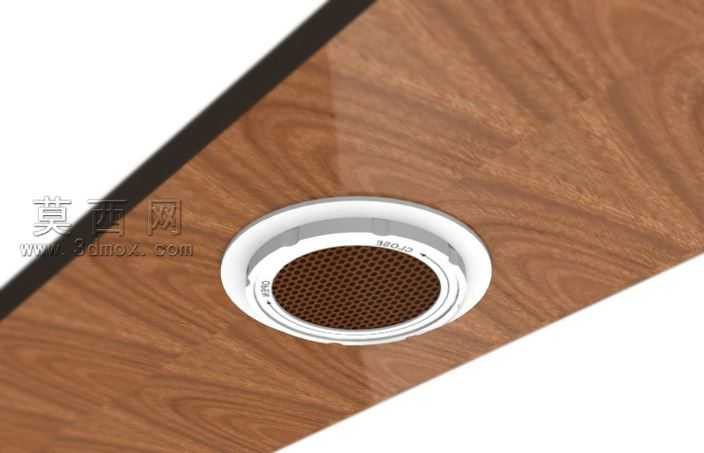

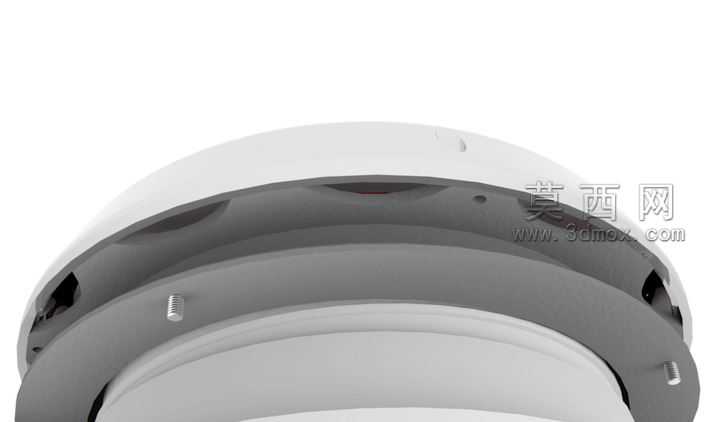

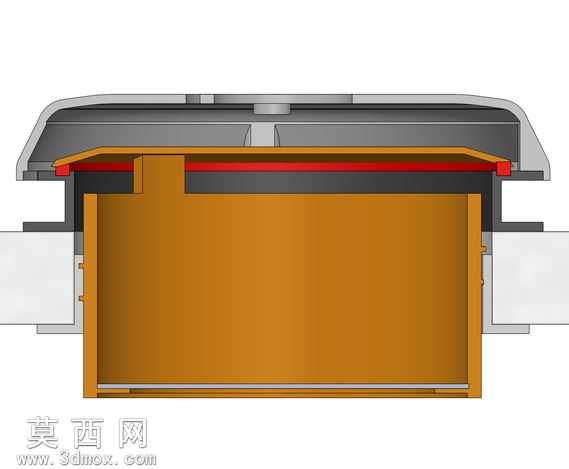

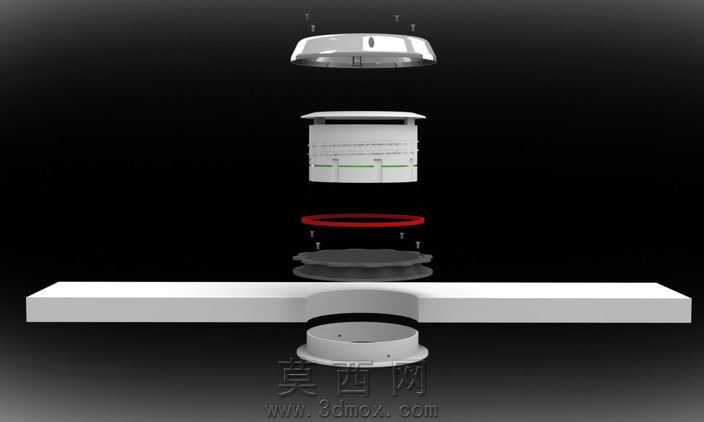

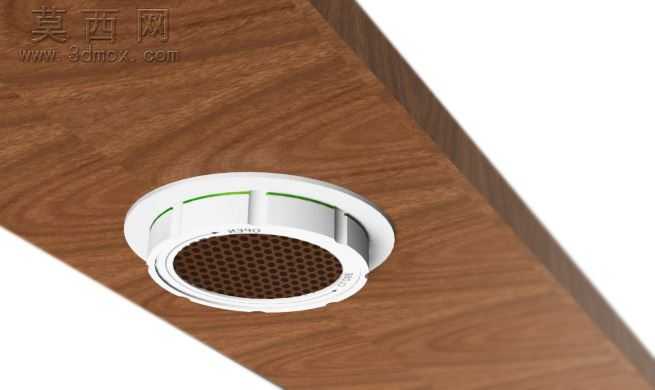

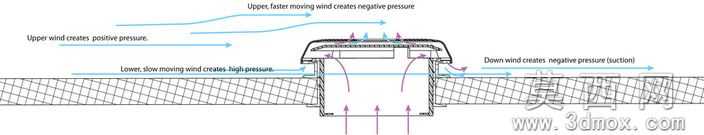

该作品为游艇甲板专用排气通风口的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制圆形基准轮廓，通过旋转凸台命令生成主体基座的环形基体，再对上部导流盖做碗形曲面建模，利用曲面放样、曲面剪裁命令精准塑造上半部分的弧形坡面，确保坡面弧度符合流体导向需求。建模过程中对通风槽口做阵列特征处理，三个弧形通风槽沿中心孔周向均匀排布，槽口边缘做0.5mm圆角过渡，既避免应力集中也优化气流通过效率；侧边固定位采用沉头孔结构设计，匹配标准紧固件尺寸，底部预留密封胶条安装槽位，保障安装后的水密性能。渲染阶段采用Keyshot完成材质与场景搭建，上部导流盖赋予亮面镀铬金属材质，调整金属粗糙度至0.08、反射率至0.92，还原不锈钢抛光后的亮泽质感，基座部分赋予哑光工程塑料材质，粗糙度设置为0.6，模拟船用耐腐尼龙材质的哑光触感，场景采用灰色磨砂游艇甲板作为承载面，添加45度角柔光环境光，搭配顶部补光突出金属面的高光反射，还原部件在实船安装环境下的视觉效果。结构设计上充分考虑游艇甲板的使用场景，上半部分的弧形坡面可引导甲板流动的积水沿坡面滑离，避免雨水直接灌入通风通道，通风槽采用侧向开槽设计，无垂直朝上的直通孔洞，可阻挡甲板溅水直接进入舱内，同时保障空气流通效率；排气口定位在导流结构下方，可借助舱内风机的气流将空气顺利排出，整体尺寸参考通用船用通风件规格做等比例缩放，适配中小型游艇的甲板安装需求。内部通风口设置可调节导向结构，通过半轮式拨片可控制通风口的开合角度，拨片位置设置直观标识，绿色标识对应通风口全开状态，红色标识对应密闭锁止状态，方便用户快速判断通风口工作状态，整体结构兼顾防水性能、通风效率与操作易用性，适配游艇甲板的复杂使用环境。
