弯折式方管连接安装固定支座结构

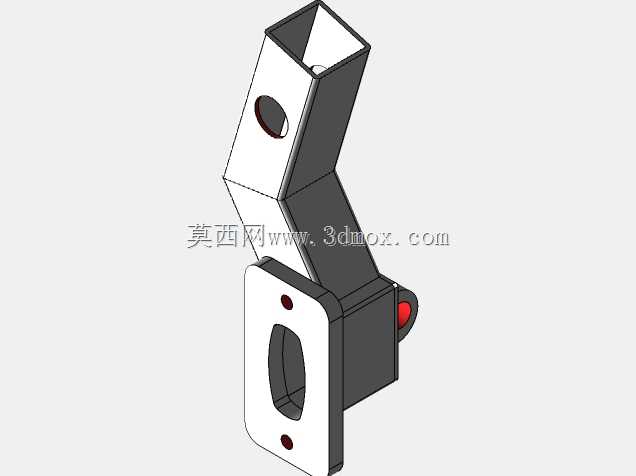

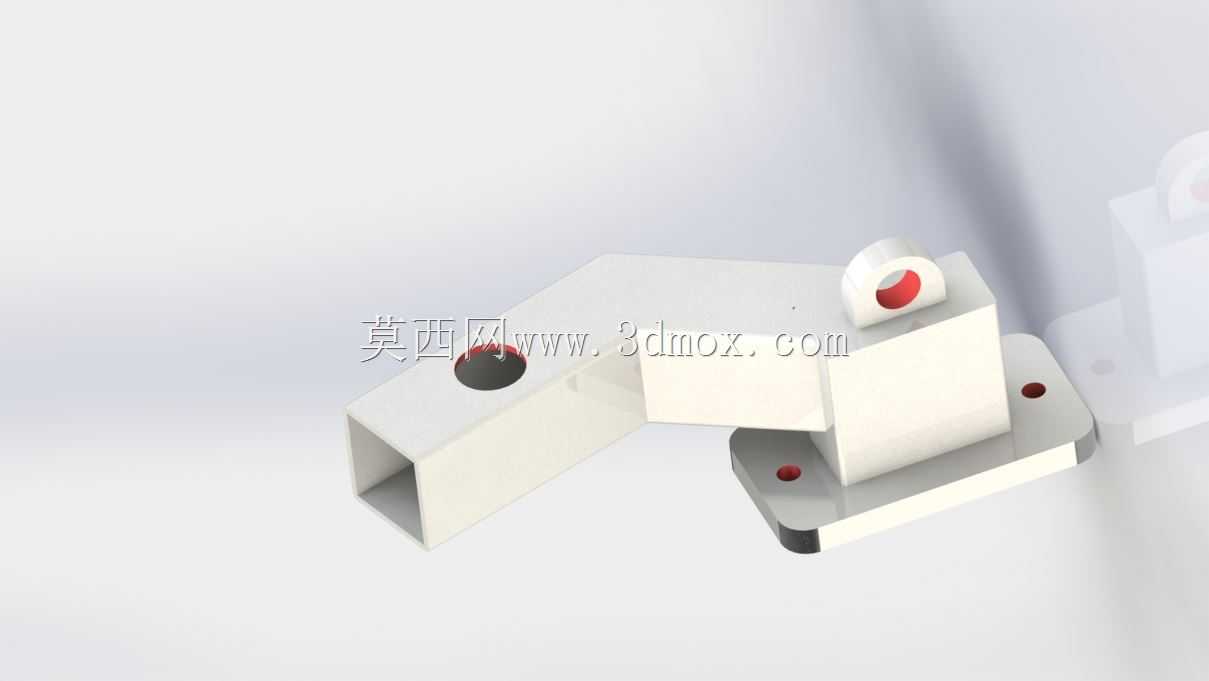

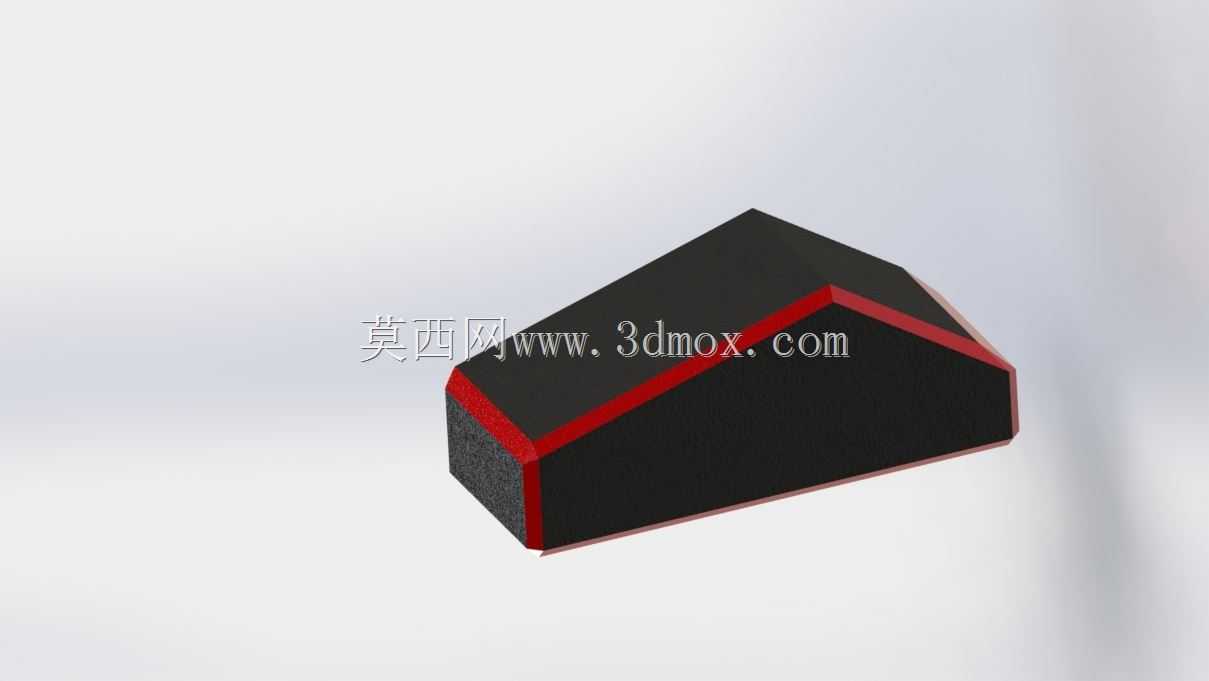

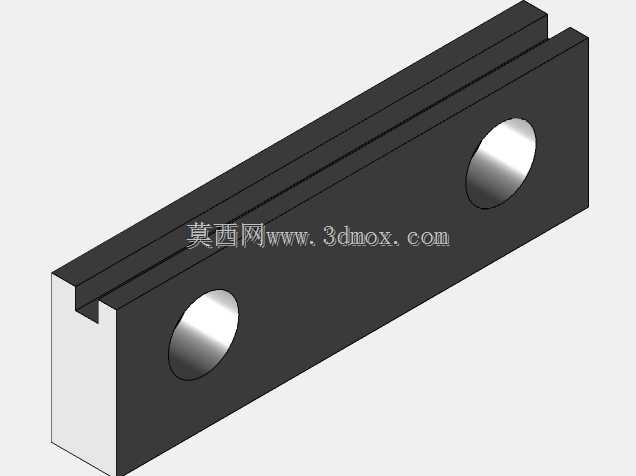

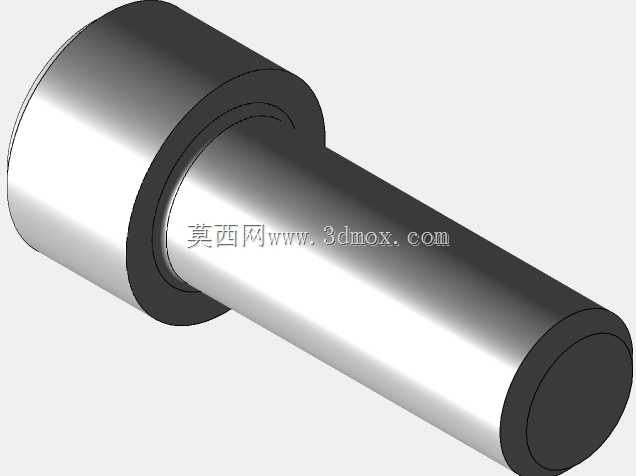

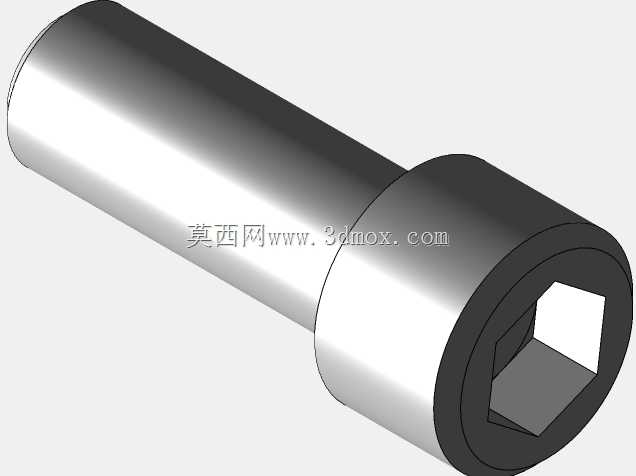

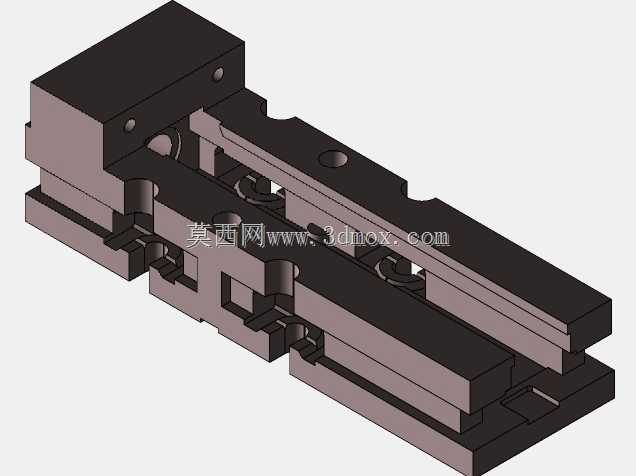

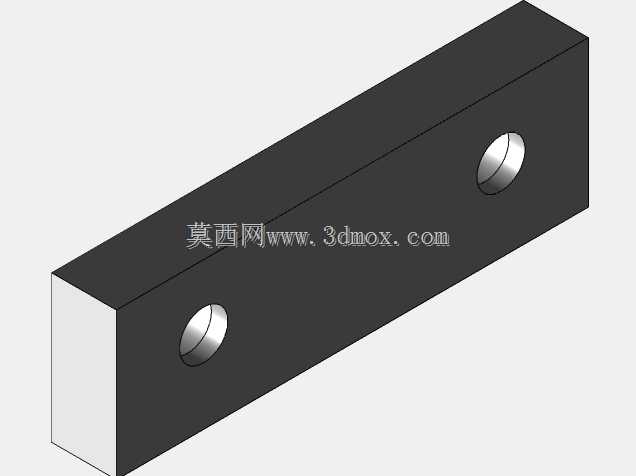

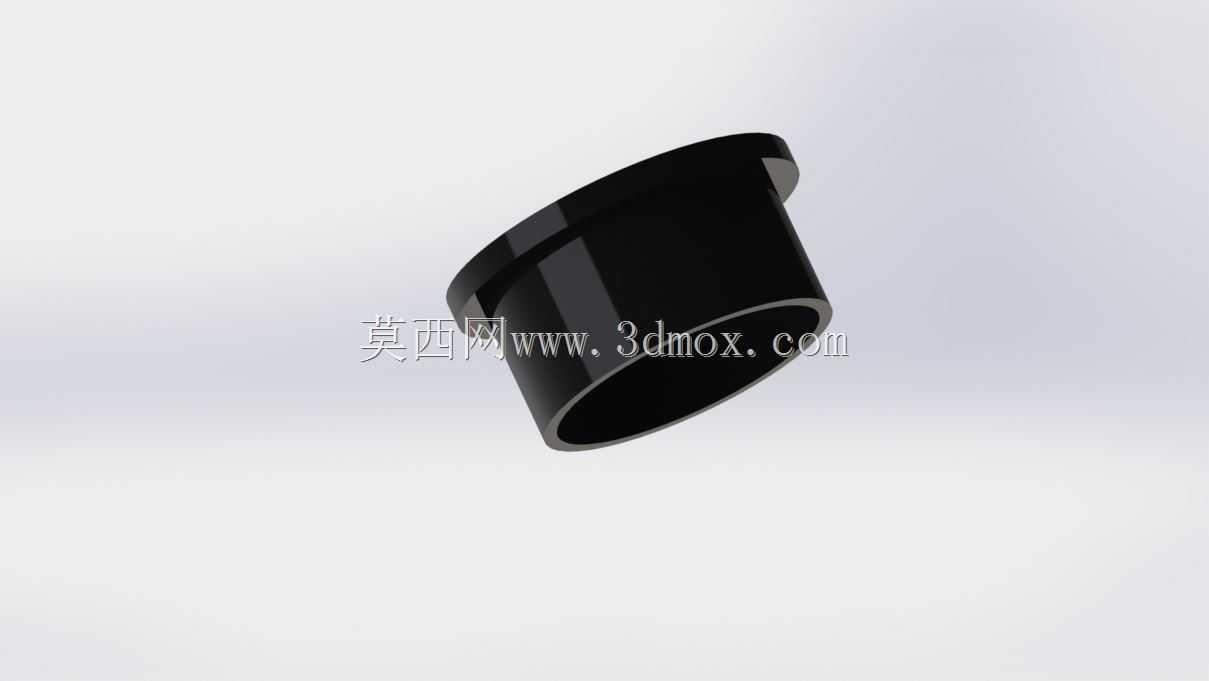

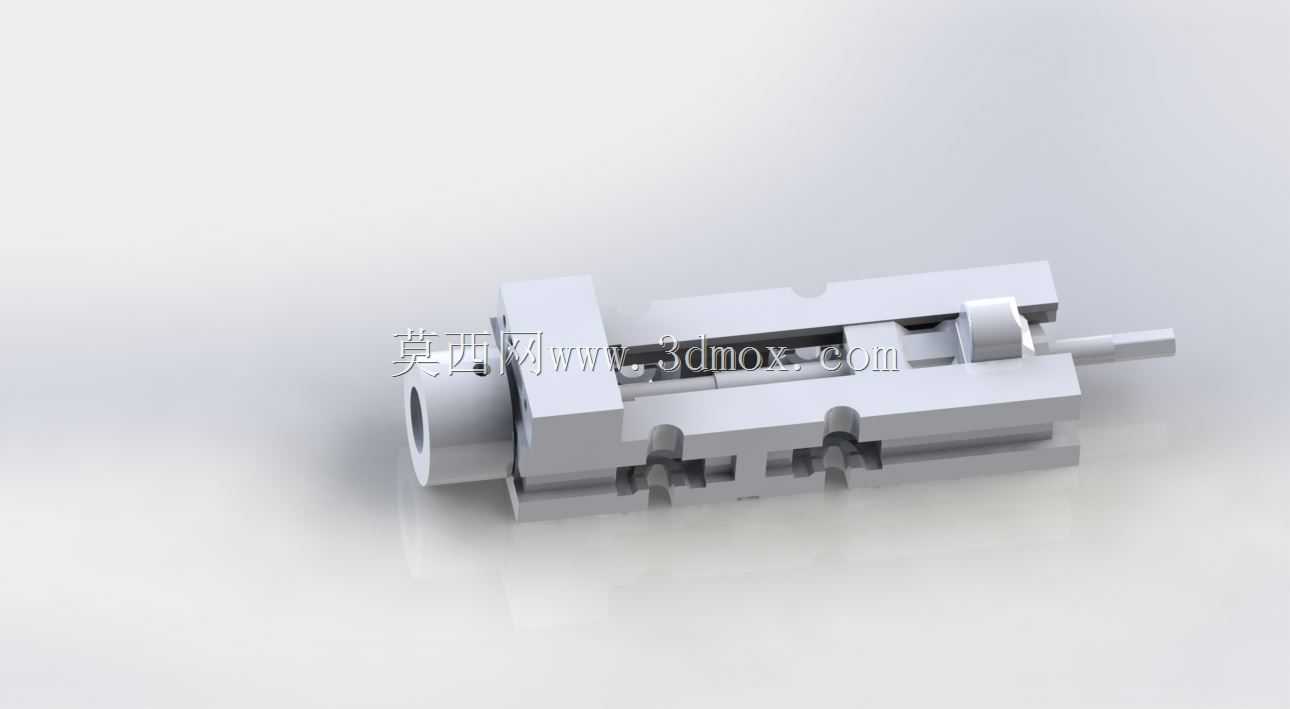

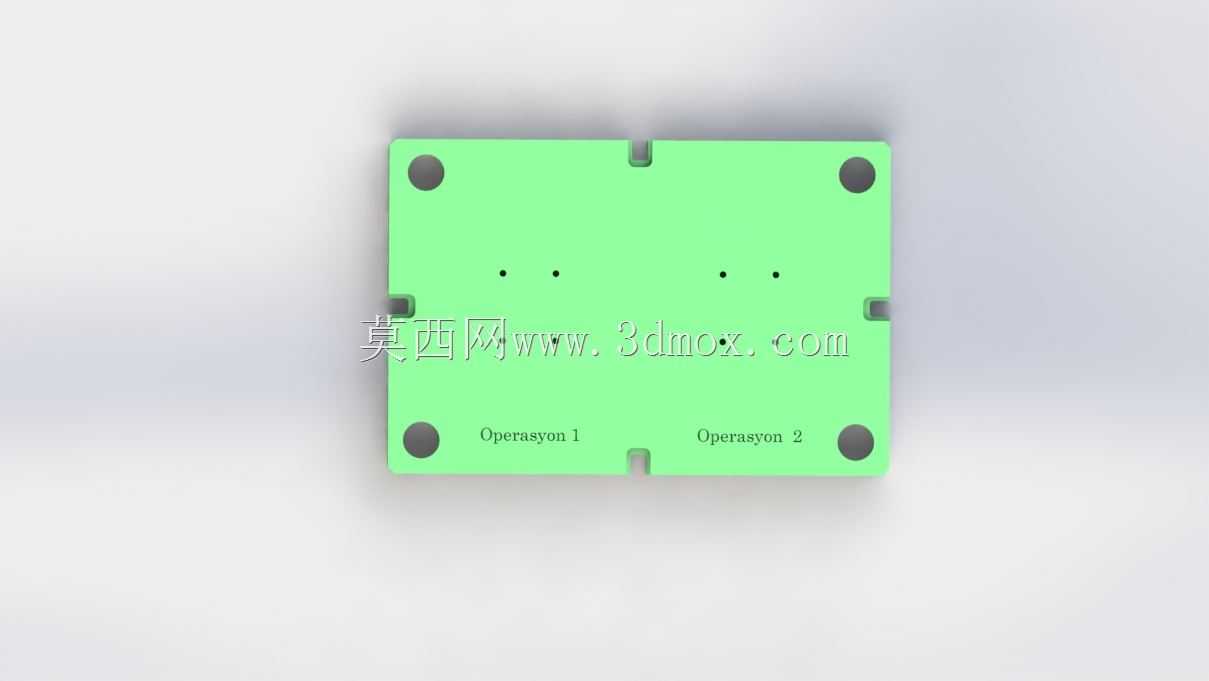

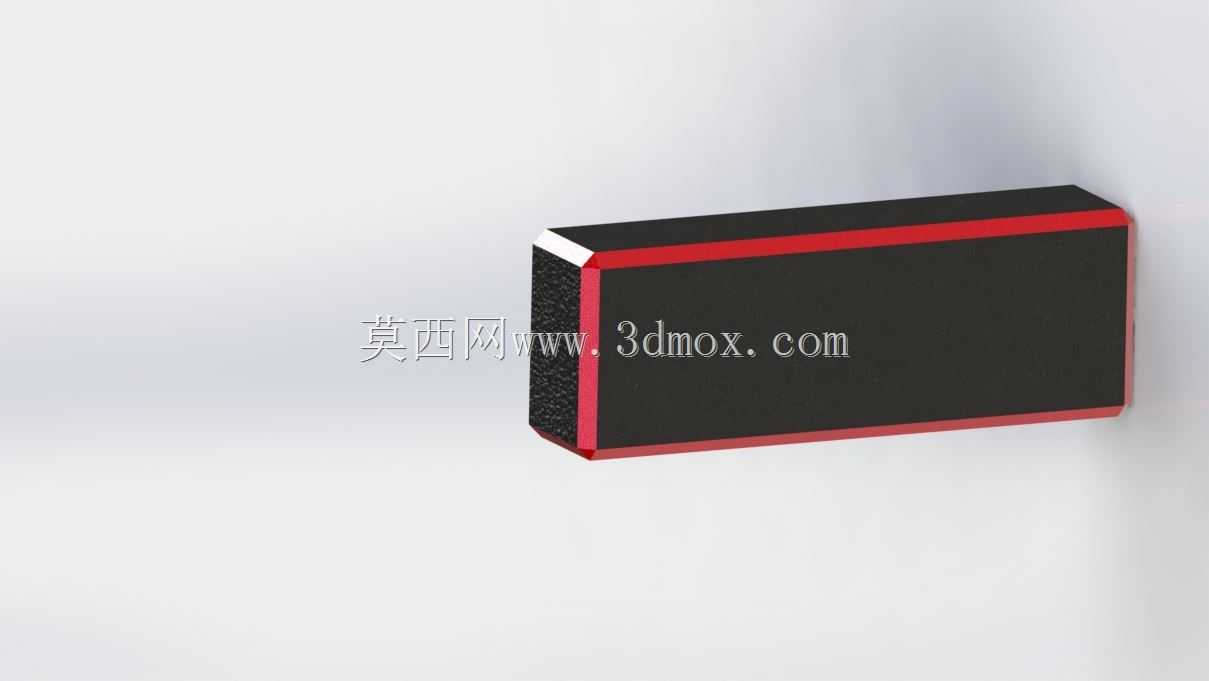

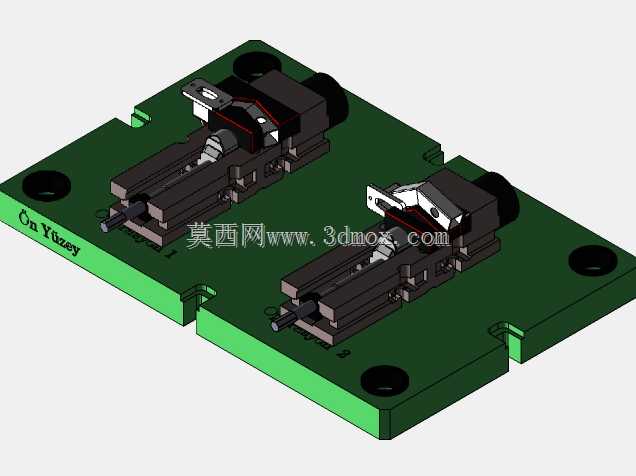

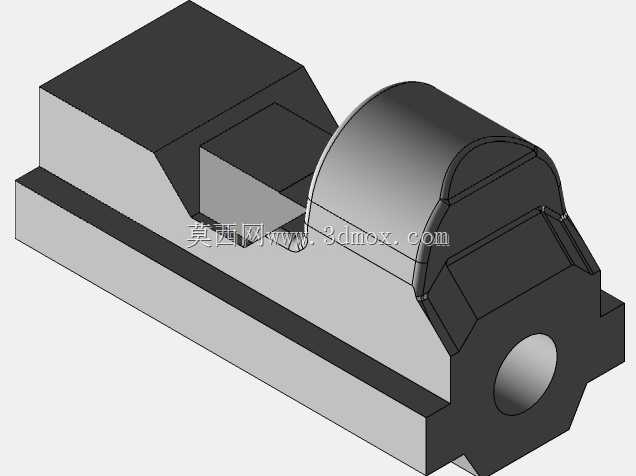

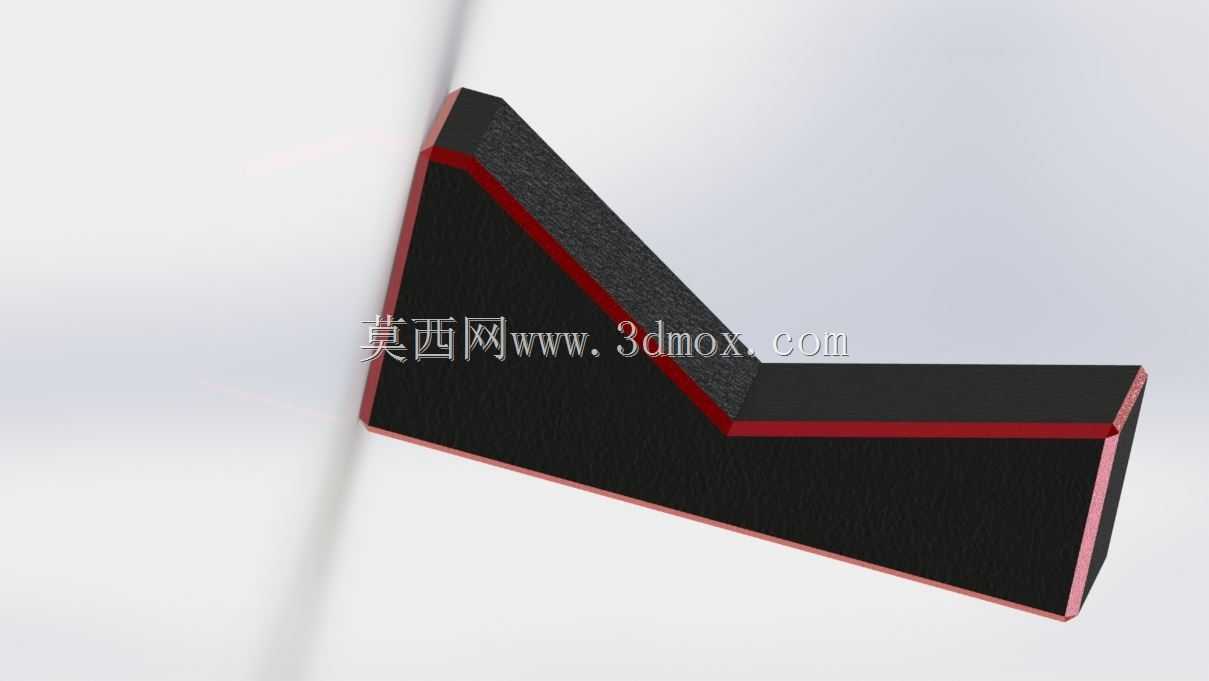

这款弯折式连接支座在轻型输送线侧边护板安装、小型设备操作面板倾斜固定、桌面工位工装角度调节场景中应用较多，核心作用是实现两个垂直方向存在夹角的构件之间的刚性连接，替代传统焊接式角码，无需现场焊接作业，安装后可保证连接部位的结构强度，同时预留的安装孔位可适配不同规格的紧固件，方便后期拆装调整。从结构设计来看，支座整体采用两段方形空心管身弯折成型，弯折角度经过受力校核，既满足倾斜安装的角度需求，又避免直角弯折处的应力集中问题，管身与底部安装法兰为一体化结构，减少了拼接焊缝带来的强度薄弱点。底部法兰盘上预留了两个沉头安装孔，安装时可将螺栓头完全沉入孔内，保证法兰与安装基面完全贴合，不会出现凸起干涉相邻构件的问题，法兰中心开设的长圆形过孔，可适配穿过管线或者作为调节余量孔，当安装位置存在小幅偏差时，无需重新打孔即可完成对位安装。管身侧面开设的圆形通孔，用于穿装销轴或者紧固螺丝，实现与上方方管构件的锁紧固定，孔口位置做了倒角处理，既方便销轴穿入，又能避免应力集中导致的孔位开裂。支座侧边设置的红色弹性卡扣，用于快速锁定插入管身内的方管构件，插入时卡扣自动弹入方管的对应定位孔内，拆卸时只需按下卡扣即可拔出方管，无需额外工具，大幅提升拆装效率。设计过程中，管身的壁厚经过承重测算，在满足常规静态承重需求的前提下尽可能控制壁厚，减少整体重量，同时空心管身的结构可容纳穿过内部的线缆，实现布线隐藏，避免线缆外露被剐蹭破损。安装边界方面，底部法兰的安装孔距适配常见的工业铝型材槽距，可直接安装在标准欧标铝型材工作台上，也可通过膨胀螺丝固定在墙面或者设备机架上，管身的内孔尺寸与常规规格的方形管材匹配，插入后配合侧面的顶丝或者销轴可实现无晃动刚性连接，弯折段的过渡圆弧半径经过优化，不会出现管材弯折处的褶皱变形，保证外观平整的同时提升结构抗扭性能。在实际使用中，这类支座常被用于小型检测设备的传感器安装支架、流水线侧边的扫码枪倾斜固定座、工作台面的照明灯架连接座，相比普通的直型连接座，其自带的固定弯折角度可省去现场弯管的工序，安装一致性更好，批量使用时可保证所有安装工位的倾斜角度统一，避免人工弯管导致的角度偏差影响设备检测或者照明效果。
