30吨翻转式单臂液压压装设备

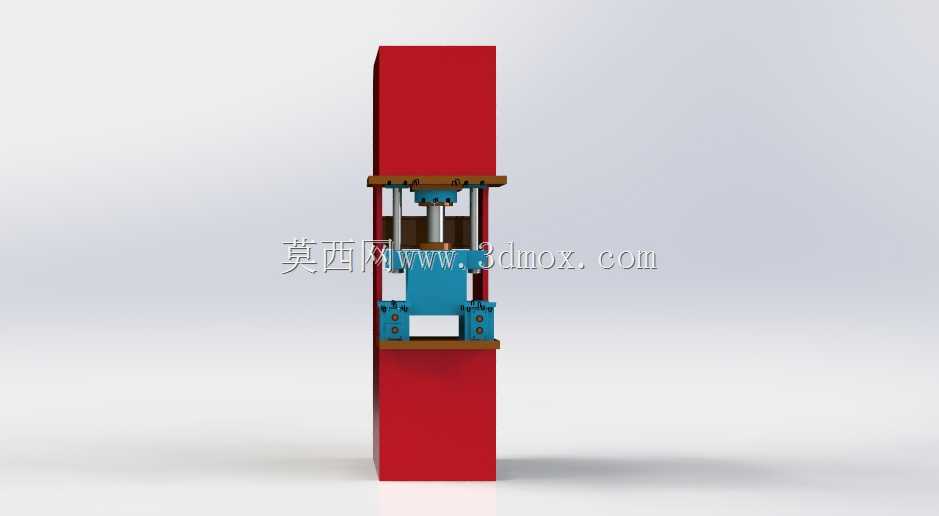

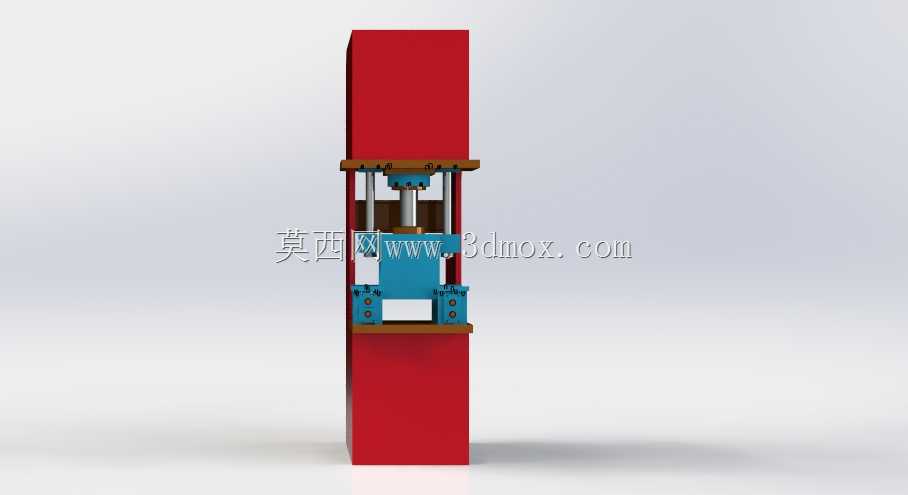

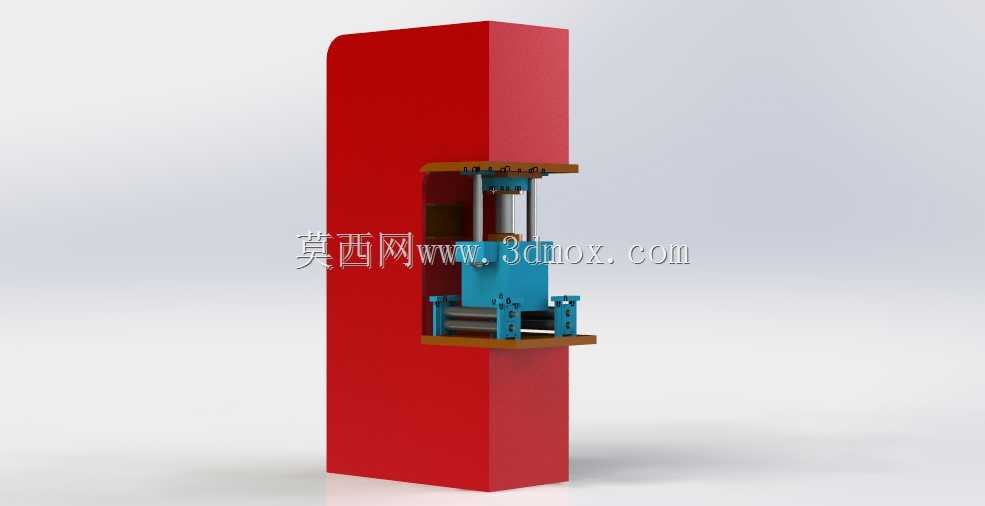

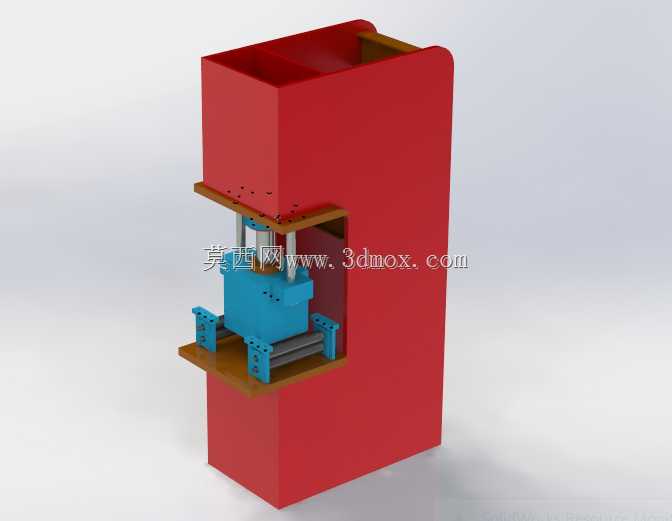

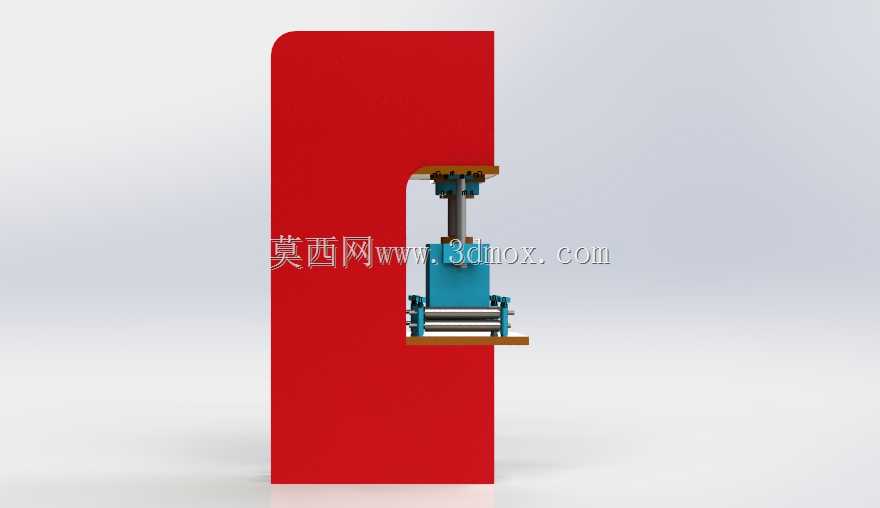

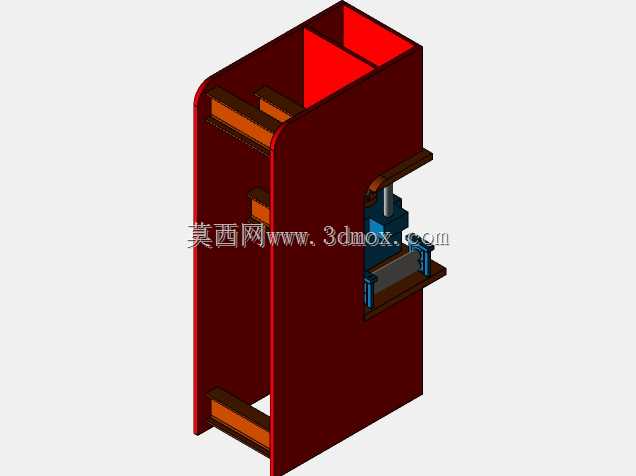

这款30吨翻转式液压设备，主要面向中小型金属件加工、板材校形、零部件压装的车间作业场景，在五金加工、小型汽配零件生产、钣金加工工位都能适配，区别于常规四柱液压机的固定工位设计，翻转式结构能满足工件多面加工的需求，不用反复吊装翻面就能完成不同角度的压装、校形工序，能减少车间吊装作业的频次，降低小件加工过程中工件移位带来的精度偏差。从结构设计逻辑来看，设备采用单臂C型开式机身搭配立式主缸布局，红色机身主体采用厚钢板焊接后去应力处理，避免长期承压出现机身形变，开式的操作空间方便工人上下料，尤其是长度较长的条形工件、异形结构件，不会受四柱式设备的立柱空间限制。中间的压装执行单元采用上下双工作台结构，上工作台连接主活塞杆，配备导向柱保证压头下行的垂直度，下工作台带可翻转的工装装夹位，翻转角度可根据加工需求锁定，能适配斜向压装、侧面铆接这类常规压机难以完成的工序。液压动力单元集成在机身侧部的安装位，管路排布沿机身内壁走线，避免加工过程中金属碎屑、切削液溅落损坏管路，同时预留了液压油的维护更换空间，日常保养不需要拆解机身主体结构。安装边界方面，设备整体占地宽度控制在1.2米以内，深度不超过1米，对车间工位的空间要求较低，不需要做专门的设备基础，普通硬化车间地面就能放置安装，机身底部预留了地脚螺栓固定孔，满负荷作业时能保证设备稳定性。工作台的有效作业面尺寸适配常规中小型工装夹具的安装，T型槽的间距符合通用工装的装夹标准，不需要额外定制转接板就能搭配通用夹具使用。实际作业过程中，设备的压装行程预留了足够的安全余量，上下工作台的最大开口高度能满足200毫米以内高度的工件加工需求，主缸的下行速度分为快进、工进、保压、回程四个阶段，快进阶段能缩短空行程时间，工进阶段可根据工件材质调整下压速度，避免硬接触导致工件或模具损坏，保压功能可满足需要持续施压定型的板材成型、衬套压装工序需求。翻转工作台的锁紧机构采用机械定位配合液压锁紧，加工过程中不会出现台面偏移，翻转操作可通过侧边的控制手柄完成，单人就能完成工位调整，不需要额外辅助人员。设备的操作按钮设置在机身前部的易操作位置，同时配备了双手操作的安全触发机制，避免误操作带来的安全隐患，机身侧面预留了安全光幕的安装位，有更高安全需求的工位可直接加装，不需要额外改动机身结构。
